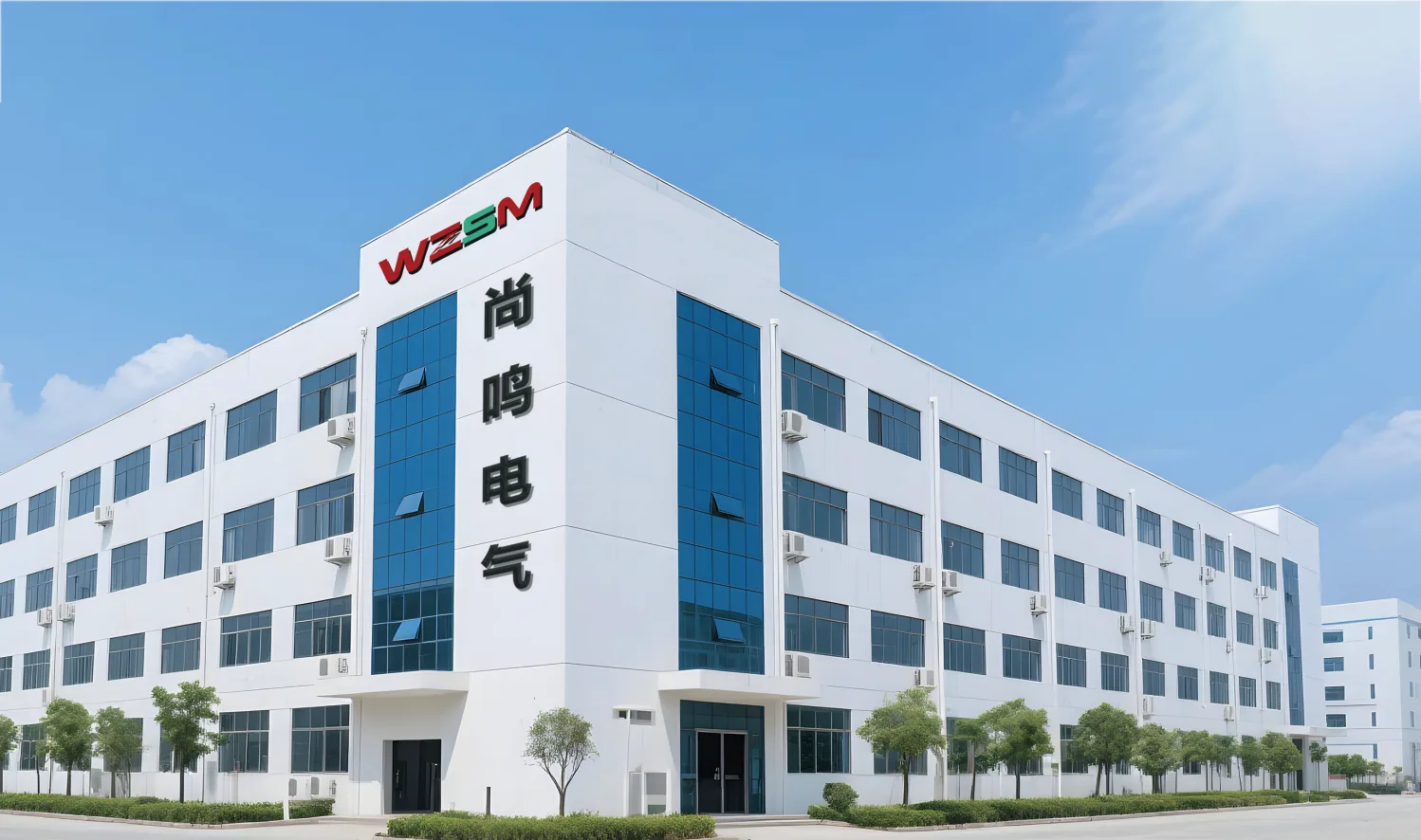

Ang Wenzhou Shangming Electric Co., Ltd. ay isang nangungunang tagagawa at supplier ng mga premium na kagamitang elektrikal.

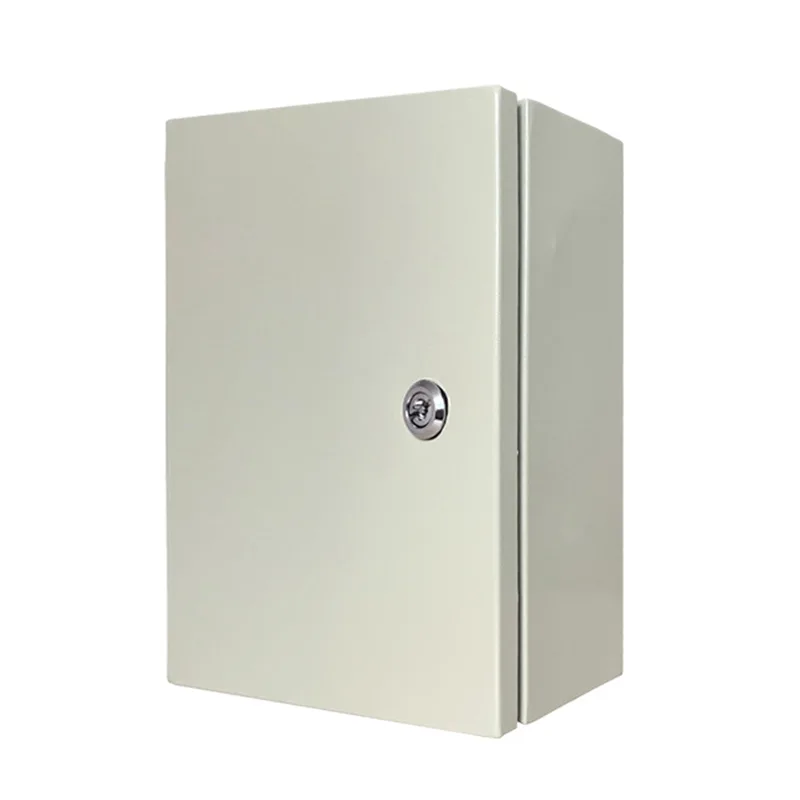

Shangmingay isang maaasahang tagagawa at tagapagtustos ng mga enclosure ng distribution box. Sa aming malawak na karanasan, nag-aalok kami ng mga produkto sa iba't ibang materyales at mga detalye, at maaari ding magbigay ng mga customized na solusyon na iniayon sa iyong mga partikular na pangangailangan.

Mga Pangunahing Tampok

1. Pisikal na Proteksyon: Nagbibigay ng proteksyon laban sa alikabok, tubig, at pagpasok ng dayuhang bagay, habang pinipigilan ang hindi sinasadyang pakikipag-ugnay sa pagitan ng mga tauhan at mga live na bahagi.

2. Paghihiwalay sa Kaligtasan: Inihihiwalay ang high-voltage at high-current na kagamitan mula sa operating environment, sa gayon ay binabawasan ang mga panganib ng electric shock at sunog.

3. Component Mounting Platform: Nagtatampok ang distribution box enclosure ng DIN rails, mounting brackets, at pre-drilled hole para mapadali ang standardized installation ng mga component gaya ng mga circuit breaker at electricity meter.

4. Electromagnetic Shielding: Pinaliit ang epekto ng panlabas na electromagnetic interference sa internal control circuitry.

5. Kakayahang umangkop sa kapaligiran: Sa pamamagitan ng paggamit ng iba't ibang mga materyales at mga rating ng proteksyon, ang enclosure ay angkop para sa isang malawak na hanay ng mga kapaligiran, kabilang ang panloob, panlabas, at pang-industriyang mga setting.

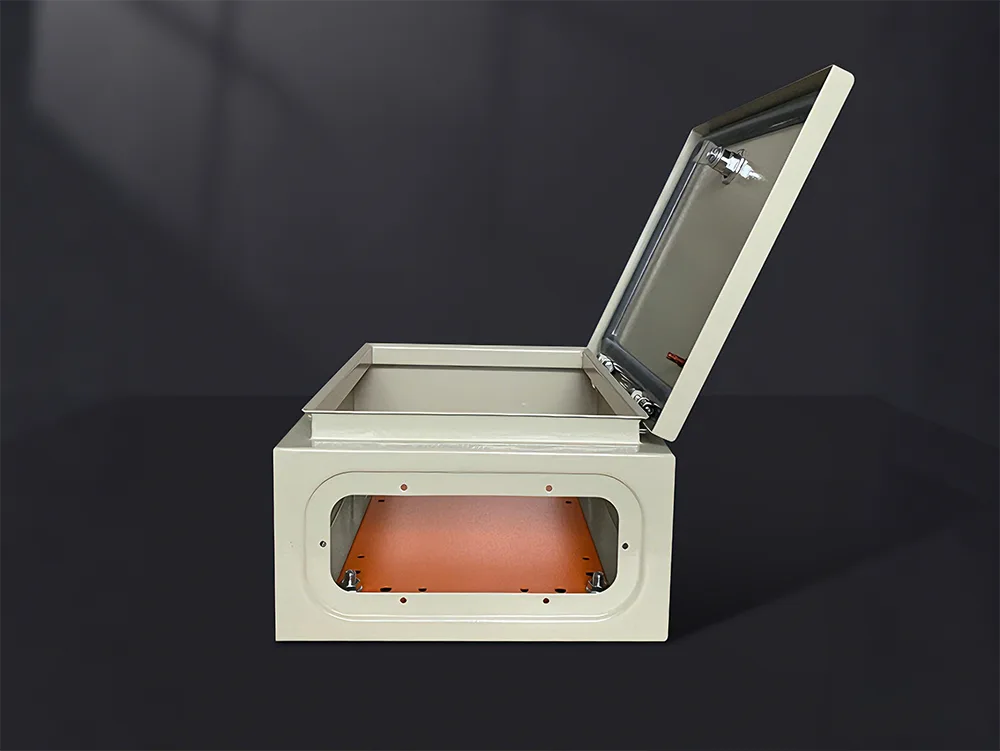

Mga Bahaging Pang-istruktura

Pinto ng Gabinete: Magagamit sa transparent at solid na mga pagpipilian sa pinto; Available ang mga custom na configuration mula sa Shangming.

Mounting Plate: Isang metal plate na ginagamit para sa panloob na pag-secure ng mga bahagi; ito ay naaalis upang mapadali ang pagpupulong sa labas ng kabinet.

Mga knockout: Pre-punched cable entry ports na idinisenyo upang mapaunlakan ang mga cable na may iba't ibang diameter.

Sealing Gasket: Isang mataas na nababanat na gasket na lining sa perimeter ng panel ng pinto, na nagsisilbing kritikal na elemento para matiyak ang tinukoy na rating ng proteksyon ng IP.

Grounding Bolt: Mahalaga para sa pagtiyak na ang metal enclosure ay mapagkakatiwalaang pinagbabatayan, sa gayon ay pinipigilan ang enclosure na maging electrically energized.

Mga Sitwasyon ng Application

I. Pagbuo ng Low-Voltage Power Distribution Systems

Ang aming Distribution Box Enclosures ay nagsisilbing distribution box para sa mga komersyal na gusali, residential floor, at power distribution sa mga pampublikong lugar.

Gumaganap ang mga ito bilang mga mounting platform para sa mga bahagi tulad ng mga circuit breaker at mga natitirang kasalukuyang device, na nagpapadali sa standardized na mga wiring at proteksyon sa kaligtasan habang pinapahusay ang pangkalahatang kalinisan at kaligtasan ng power distribution system.

II. Industrial Equipment at Automation Control

Gumagana ang mga ito bilang mga control box para sa makinarya, control cabinet para sa mga awtomatikong linya ng produksyon, at mga enclosure para sa mga sistema ng kontrol ng PLC.

Sa panloob, naglalaman sila ng mga bahagi tulad ng mga contactor, relay, at control module, na pinoprotektahan ang mga de-koryenteng kagamitan mula sa alikabok at kontaminasyon ng langis habang pinapadali ang pagsasama at pagpapanatili ng kagamitan.

III. Mga Proyekto sa Panlabas na Power Distribution at Engineering

Ang mga ito ay nagsisilbing pansamantalang panlabas na power box, power distribution unit para sa construction site, at control box para sa ilaw sa kalsada.

Kung kailangan mo ng customized na produkto para sa mga application na ito, inirerekomenda namin ang pagpili ng mataas na rating ng proteksyon (hal., IP54 / IP65) upang matiyak ang paglaban sa tubig, alikabok, at ulan.

IV. Photovoltaic at Bagong Sistema ng Enerhiya

Nag-aalok ang Shangming ng mga enclosure para saMga kahon ng PV combiner, grid-tied PV cabinet, at mga control box para sa mga sistema ng pag-iimbak ng enerhiya.

Bilang pundasyong pabahay para sa mga bagong kagamitan sa enerhiya, ang mga enclosure na ito ay nagbibigay ng proteksyon, paghihiwalay, at mounting space, na sumusuporta sa mga kinakailangan para sa pangmatagalang operasyon sa labas.

V. Komunikasyon at Imprastraktura

Maaari kang makipag-ugnayan sa amin upang i-customize ang mga control box para sa mga kagamitan sa komunikasyon, mga distribution box para sa mga low-voltage system, mga power supply box para sa mga surveillance system, at higit pa.

Tinitiyak nito ang proteksyon ng mga kagamitan sa kapangyarihan ng komunikasyon, pinipigilan ang panlabas na panghihimasok at epekto sa kapaligiran, at pinahuhusay ang pangkalahatang katatagan ng system.

Anong mga Salik ang Dapat Isaalang-alang Kapag Pumipili ng Distribution Box Enclosure?

1. Mga Dimensyon at Pagtutukoy

Kapag pumipili, hindi namin inirerekumenda ang pagpili ng isang enclosure na akma lamang sa mga bahagi nang eksakto. Ang lugar na inookupahan ng mga panloob na bahagi ay hindi dapat lumampas sa 80% ng lugar ng base plate. Ang natitirang 20% ​​ng espasyo ay nakalaan para sa mga kable, pagkawala ng init, at potensyal na pagpapalawak sa hinaharap; samakatuwid, dapat mong palaging payagan ang ilang headroom sa iyong pagpili.

Tungkol sa lalim, dapat mong isaalang-alang ang pinagsamang lalim ng mga circuit breaker (kabilang ang kanilang mga operating handle), wire duct, at ang enclosure door mismo. Ito ay partikular na kritikal para sa mga high-current molded-case na mga circuit breaker, na may makabuluhang mga kinakailangan sa lalim; ang hindi pagsasaalang-alang dito ay maaaring makahadlang sa pagsara ng pinto nang maayos.

2. Proteksyon Rating (IP Code)

Mangyaring piliin ang naaangkop na rating ng proteksyon batay sa kalubhaan ng kapaligiran sa pag-install:

Mga Panloob na Opisina/Koridor: Ang IP30 – IP40 ay sapat.

Mga Pang-industriya na Workshop: Inirerekomenda ang IP54 na magbigay ng proteksyon laban sa alikabok at pag-splash ng tubig.

Outdoors/Photovoltaic System: Ang IP65 o mas mataas ay sapilitan, at ang mga seam ng pinto ay dapat na nagtatampok ng tuluy-tuloy, pinagsamang sealing gasket.

3. Paglaban sa Materyal at Kaagnasan

Cold-Rolled Steel: Ang pinaka-versatile na opsyon, na angkop para sa karamihan ng tuyo, panloob na kapaligiran.

Stainless Steel (304/316): Angkop para sa parmasyutiko, pagproseso ng pagkain, at mga kapaligiran sa baybayin na may mataas na pagkakalantad ng salt-spray. Ang hindi kinakalawang na asero 316 ay nag-aalok ng superior corrosion resistance kumpara sa 304.

4. Thermal Management

Ang pamamahala ng init ay kadalasang hindi napapansing aspeto ng mga high-power distribution box. Inirerekomenda namin ang iyong pagpili batay sa mga sumusunod na sitwasyon:

Passive Cooling: Kung ang init na nabuo sa loob ng enclosure ay minimal, ang isang ganap na selyadong enclosure ay angkop.

Active Cooling: Kung ang enclosure ay naglalaman ng mga bahagi tulad ng variable frequency drives (VFDs), soft starter, o high-current contactor, dapat kang pumili ng enclosure na nilagyan ng ventilation louvers. Sa ilang mga kaso, maaaring kailanganin mo ring pumili ng isang modelo na may pre-drilled mounting hole para sa isang axial cooling fan.

Proteksyon sa Sunlight: Para sa mga panlabas na enclosure, inirerekomenda namin ang isang double-roof na istraktura upang maiwasan ang direktang liwanag ng araw na magdulot ng mga panloob na temperatura na tumataas.

5. Dali ng Pag-install at Pagpapatakbo

Direksyon sa Pagbukas ng Pinto: Tukuyin kung ang pinto na nakabukas sa kaliwa o kanang nakabukas ay mas maginhawa dahil sa available na espasyo sa lugar ng pag-install. Ang ilan sa mga high-end na enclosure ng Shangming ay nagtatampok ng mga pinto na nababaligtad (maaaring i-configure upang buksan mula sa kaliwa o kanan).

Pagpasok/Paglabas ng Cable: Kumpirmahin kung papasok at lalabas ang mga cable mula sa itaas o ibaba ng enclosure. Inirerekomenda namin ang pagpili ng enclosure na nilagyan ng naaalis na flange plate; Ang pagbabarena ng mga butas sa pagpasok ng cable sa flange plate ay nag-aalok ng higit na kakayahang umangkop at sinisiguro ang isang mahusay na selyo kumpara sa pagbabarena nang direkta sa enclosure body.

Uri ng Lock: Karaniwang industriyal na triangular lock, naka-key na flush lock, o fire-safety cam lock.

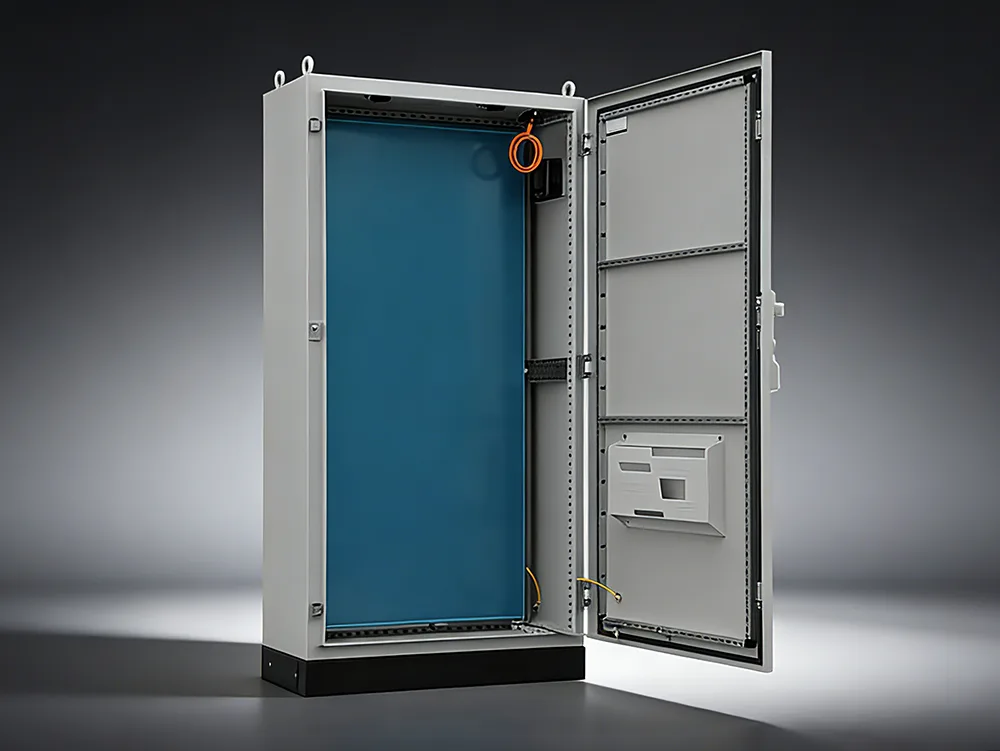

Bilang karagdagan sa iba't ibang uri ngmga enclosure ng distribution box, Nag-aalok din ang Shangming ng floor-standing power distribution cabinet enclosures—isang mahalagang bahagi ng aming de-kalidad na lineup ng produkto. Piliin kami bilang iyong pangmatagalang supplier para makinabang sa mga one-stop na customized na solusyon at direktang pagpepresyo mula sa pabrika.

Mga Pangunahing Tampok

Mataas na Load-Bearing Capacity: Para sa aming floor-standing power distribution cabinet enclosures, karaniwang ginagamit namin ang mga cold-rolled steel plate na may kapal na 2.0mm o higit pa, na maaaring hinangin o pinagsama-sama upang mabuo ang istraktura. Ang matibay na konstruksyon na ito ay nagbibigay-daan sa cabinet na ligtas na suportahan ang mabibigat na frame-type na mga circuit breaker, malalaking cross-section na copper busbar, at mga transformer cable.

Modular na Disenyo: Nagtatampok ang interior ng modular hole pattern system, na nagbibigay-daan para sa flexible adjustment ng crossbeams at mounting plates upang umangkop sa mga partikular na pangangailangan. Pinapadali ng disenyong ito ang maginhawang pag-upgrade at pagpapalawak kung kinakailangan.

Bentilasyon at Pag-alis ng init: Dahil sa mataas na kasalukuyang antas na karaniwang makikita sa loob ng cabinet, ang enclosure ay nilagyan ng mga exhaust vent sa itaas at air intake vent sa ibaba upang matiyak ang epektibong airflow. Bukod pa rito, maaaring humiling ang mga customer ng custom na configuration para isama ang forced-air cooling system sa produkto.

Mga Karaniwang Pag-uuri sa Gabinete

Batay sa kanilang istrukturang anyo, ang mga cabinet na nakatayo sa sahig ay pangunahing nahahati sa dalawang pangunahing kategorya:

1. Nakapirming Uri

Mga katangian: Ang mga panloob na bahagi ay mahigpit na nakakabit sa pamamagitan ng mga bracket ng suporta; sa sandaling naka-wire, hindi sila maaaring ilipat.

Mga Application: Nagtatampok ng isang simpleng istraktura at mababang gastos; karaniwang ginagamit sa mga setting kung saan ang mga kinakailangan para sa tuluy-tuloy na supply ng kuryente ay hindi masyadong mahigpit.

Modelo ng Kinatawan: GGD-type na AC Low-Voltage Power Distribution Cabinet.

2. Uri ng Draw-out / Uri ng Matatanggal

Mga Katangian: Ang bawat indibidwal na circuit ay makikita sa loob ng isang hiwalay, independiyenteng yunit ng drawer.

Mga Aplikasyon: Lubhang maginhawa para sa pagpapanatili. Kung nabigo ang isang partikular na circuit, ang kaukulang drawer ay maaari lamang ilabas at palitan ng bago, nang hindi kailangang putulin ang pangunahing supply ng kuryente.

Mga Representative na Modelo: GCK, GCS, at MNS-type na Advanced Power Distribution Cabinets.

Floor-standing vs. Wall-mounted Distribution Boxes: Ano ang Pagkakaiba?

Mga Rekomendasyon sa Pagpili at Configuration ng Produkto

Batay sa iyong partikular na mga kinakailangan sa proyekto, sa panahon ng pre-sales phase,Shangmingay magrerekomenda ng pinakaangkop na configuration para sa iyo. Sa pangkalahatan, ang mga sitwasyon ng application na pinakamadalas naming sinusuportahan ay nakalista sa ibaba, na sinamahan ng kaukulang mga rekomendasyon sa pagsasaayos.

1. Pang-industriya na Pangunahing Power Distribution

Inirerekomendang Configuration:

Mga Dimensyon ng Gabinete: 1800–2200mm (H) × 600–1000mm (W) × 600–1000mm (D)

Materyal: Cold-rolled steel sheet (≥1.5mm)

Rating ng Proteksyon: IP30 / IP40

Istraktura: Isang cabinet o pinagsamang cabinet (modular/splittable)

Panloob: Idinisenyo para sa pag-install ng ACB / MCCB + Busbar System

2. High-Current / Main Incoming Line System

Inirerekomendang Configuration:

Lapad: ≥800mm

Lalim: ≥800mm

Istraktura: Double-door o multi-door na disenyo

Panloob na Space: Sinusuportahan ang mga high-current na tansong busbar; may kasamang nakalaan na espasyo para sa itaas o ibabang pagpasok ng cable.

3. Automation Control / PLC Control Cabinets

Inirerekomendang Configuration:

Mga Dimensyon: 1600–2000mm (H)

Material: Powder-coated steel sheet / Hindi kinakalawang na asero

Rating ng Proteksyon: IP40 / IP54

Panloob: Mounting plate + DIN riles

4. Mga Panlabas na Application

Inirerekomendang Configuration:

Rating ng Proteksyon: IP54 / IP65

Materyal: Hindi kinakalawang na asero (304/316) o panlabas na grade na powder-coated na bakal

Mga Tampok: Rainproof canopy + Sealing strips + Anti-condensation na disenyo

5. Highly Corrosive na kapaligiran

Inirerekomendang Configuration:

Materyal: 304 / 316 Hindi kinakalawang na asero

Rating ng Proteksyon: IP55+

Paggamot sa Ibabaw: Anti-corrosion coating

Paano Magsagawa ng Routine Maintenance sa isang Floor-Standing Power Distribution Cabinet Enclosure?

1. Paglilinis at Pag-alis ng Alikabok

Gumamit ng tuyong hindi pinagtagpi na tela at isang vacuum cleaner upang alisin ang naipon na alikabok sa loob ng kabinet; ang paggamit ng mga basang tela o direktang pagsabog ng naka-compress na hangin ay mahigpit na ipinagbabawal.

Bigyang-pansin ang paglilinis ng mga busbar, insulator, circuit breaker arc chute, at mga channel ng bentilasyon.

2. Paghihigpit ng mga Koneksyong Elektrisidad

Siyasatin ang lahat ng bolted na mga punto ng koneksyon para sa pagkaluwag; gumamit ng torque wrench upang muling higpitan ang mga ito sa tinukoy na mga halaga ng torque.

Kung ang mga palatandaan ng oksihenasyon o pagkasira ng arcing ay nakita, ang mga terminal ay dapat na pulido o palitan.

3. Component Functional Testing

Mga Circuit Breaker: I-verify na maayos ang manual na pagbubukas at pagsasara ng mga operasyon at tumutugon ang mekanismo ng tripping.

Mga Contactor/Relay: Siyasatin ang kondisyon ng mga contact para sa pagkasuot at i-verify na ang resistensya ng coil ay nasa loob ng normal na hanay.

Mga Capacitor: Suriin kung may mga senyales ng pagbaba ng kapasidad, umbok, o pagtagas ng electrolyte.

Mga SPD (Surge Protection Devices): I-verify na berde ang window ng indicator ng status at hindi pa na-trigger ang indicator ng pagkasira.

4. Pagsubok sa Pagganap ng Insulation

Gumamit ng 500V o 1000V megohmmeter para sukatin at kumpirmahin ang sumusunod:

Phase-to-phase insulation resistance: ≥ 1 MΩ;

Phase-to-ground insulation resistance: ≥ 1 MΩ;

Kung ang mga sinusukat na halaga ay mas mababa sa mga pamantayang ito, siyasatin ang mga potensyal na dahilan gaya ng pagpasok ng moisture o kontaminasyon.

5. Pagpapanatili ng Mechanical Structure

Siyasatin ang guide rails at interlocking mechanisms ng drawer-type units upang matiyak na hindi dumidikit o nagbubuklod ang mga ito. Lubricate ang mga gumagalaw na bahagi gamit ang grasa na partikular na idinisenyo para sa mga de-koryenteng kagamitan.

Pana-panahong i-verify ang functionality ng "Five-Prevention" (interlocking) na mekanismo ng kaligtasan.

Naghahanap pa rin ng maaasahang manufacturer at supplier ng High and Low Voltage Switchgear? PumiliShangming Electricmula sa China. Nagbibigay kami ng mga propesyonal na produkto at serbisyo, sumusuporta sa iba't ibang hindi karaniwang kahilingan sa pagpapasadya, at nag-aalok ng mga iniangkop na solusyon para sa iyong mga partikular na pangangailangan sa proyekto.

Mga Kategorya ng Produkto

1. High-Voltage Switchgear

Binubuo ng kategoryang ito ang mga kagamitan na may rate na boltahe mula 3 kV hanggang 35 kV at mas mataas. Ang pangunahing tungkulin nito ay tumanggap at mamahagi ng elektrikal na enerhiya; saka, sakaling magkaroon ng fault sa isang linya ng kuryente, ito ay gumagana kasabay ng mga relay protection device upang mabilis na matakpan ang mga short-circuit na alon na umaabot sa libu-libong amperes.

Mga Pangunahing Bahagi:

Mataas na boltahe na mga circuit breaker (uri ng vacuum o SF6): Nagsisilbi bilang mga pangunahing elemento ng arc-extinguishing.

Mga Disconnector (Isolating switch): Nagbibigay ng nakikitang pisikal na puwang ng hangin upang matiyak ang kaligtasan sa panahon ng pagpapanatili.

Mga Current/Voltage Transformer: Pagbaba ng mga signal na may mataas na boltahe sa mga signal na mababa ang boltahe para sa mga layunin ng instrumentation at pagsukat.

Mga Karaniwang Modelo: KYN28 (Metal-clad withdrawable type), XGN (Fixed-type ring main unit).

2. Low-Voltage Switchgear

Binubuo ng kategoryang ito ang mga kagamitan na may rate na boltahe na 1000 V o mas mababa. Ang pangunahing tungkulin nito ay upang pamahalaan ang huling yugto ng pamamahagi sa loob ng isang sistema ng kuryente. Namamahagi ito ng elektrikal na enerhiya—na pinababa ng mga transformer—sa iba't ibang palapag, linya ng produksyon, o kagamitan na pinapatakbo ng kuryente.

Mga Pangunahing Bahagi:

Mga Air Circuit Breaker (ACBs): Ginagamit para sa mga pangunahing papasok na linya o mataas na kapasidad na papalabas na linya.

Mga Molded Case Circuit Breaker (MCCBs): Ginagamit para sa proteksyon ng mga branch circuit.

Capacitor Compensation Cabinets: Ginagamit upang pahusayin ang power factor ng system at bawasan ang mga gastos sa kuryente.

Mga Karaniwang Modelo:GGD (Fixed na uri), GCK/GCS/MNS (I-withdraw/uri ng drawer).

High-Voltage at Low-Voltage Series: Isang Paghahambing

Mga Sitwasyon ng Application

Ang aming High at Low Voltage Switchgear ay nakakahanap ng malawakang aplikasyon at maaaring madalas na i-deploy nang sabay-sabay sa loob ng iisang setting upang matupad ang mga natatanging function. Maaari mong i-customize ang isang kumpletong solusyon na iniayon sa iyong mga partikular na pangangailangan.

Mga Karaniwang Fault at Solusyon sa Pag-troubleshoot

Ang Shangming ay isang propesyonal na tagagawa na nagbibigay ng komprehensibong mga serbisyo sa teknikal na suporta pagkatapos ng benta. Higit pa rito, kasabay ng paghahatid ng aming mga produkto, nagbibigay kami ng kumpletong hanay ng dokumentasyon ng inspeksyon pati na rin ang mga alituntunin sa pagpapatakbo at pagpapanatili. Nag-compile kami ng listahan ng mga karaniwang isyu sa ibaba para sa iyong sanggunian.

1. Mga Karaniwang Isyu sa High-Voltage Switchgear

Sintomas 1: Bahagyang Paglabas at Hissing Noise

Mga sanhi: Pagpasok ng kahalumigmigan sa mga bahagi ng pagkakabukod; akumulasyon ng alikabok sa ibabaw na humahantong sa paglabas ng creepage; o paglabas ng corona na dulot ng mga burr sa mga punto ng koneksyon ng busbar.

Mga solusyon:

1. Environmental Control: I-verify na ang mga heating at dehumidification unit sa loob ng cabinet ay gumagana nang tama.

2. De-energized na Paglilinis: Punasan ang mga insulator at bushings gamit ang walang tubig na alkohol.

3. Ultrasonic Detection: Gumamit ng partial discharge detector sa panahon ng operasyon upang matukoy ang eksaktong lokasyon ng pinagmumulan ng discharge.

Sintomas 2: Ang High-Voltage Circuit Breaker ay Nabigong Magsara o Magbukas

Mga sanhi: Napinsalang motor na nag-iimbak ng enerhiya; burnt-out control circuit (pagsasara/pagbubukas ng mga coils); o mechanical linkage seizure dahil sa natuyong lubricant.

Mga solusyon:

Secondary Circuit Inspection: Sukatin ang resistensya ng pagsasara at pagbubukas ng mga coil, at tiyakin na ang auxiliary power supply boltahe ay nasa loob ng normal na hanay.

Mechanical Lubrication: Ilapat muli ang espesyal na pampadulas na may mababang temperatura sa mga bahagi ng mekanikal na paghahatid.

2. Mga Karaniwang Isyu sa Low-Voltage Switchgear

Sintomas 1: Abnormal na Pagtaas ng Temperatura sa Mga Air Circuit Breaker (ACBs)

Mga Sanhi: Hindi sapat na contact pressure o oxidation sa pangunahing plug-in contact; maluwag na busbar bolts.

Mga solusyon:

Pagsubaybay sa Temperatura: Gumamit ng infrared thermal imager upang i-scan ang mga contact at mga punto ng koneksyon.

Pagpapanatili ng Contact: I-de-energize ang system, bawiin ang ACB, linisin ang anumang mga layer ng oksihenasyon sa mga contact, at lagyan ng electrical contact grease.

Sintomas 2: Nakaumbok o Nabasag na mga Capacitor sa Reactive Power Compensation Cabinets

Mga sanhi: Labis na harmonic na nilalaman sa loob ng system; o sobrang init na dulot ng madalas na pagpapatakbo ng paglipat ng mga capacitor.

Mga solusyon:

Pagpapalit ng Capacitor: Agad na palitan ang anumang nakaumbok na capacitor upang maiwasan ang pagtagas ng electrolyte, na maaaring humantong sa mga short circuit.

Pag-install ng Mga Series Reactor: Mag-install ng mga series reactor sa loob ng compensation circuit upang sugpuin ang mga harmonika.

3. Pangkalahatang mga Fault

Sintomas: Condensation—nailalarawan ng mga patak ng tubig na nabubuo sa mga panloob na dingding ng cabinet at mga bakas ng flashover na nakikita sa ibabaw ng mga bahagi ng pagkakabukod.

Solusyon:

Pagse-sealing: Ang mga butas ng pagpasok ng cable sa ibaba ng cabinet ay dapat na ganap na selyado gamit ang fire-retardant putty upang harangan ang moisture ingress mula sa cable trench.

Intelligent Upgrade: Mag-install ng automated na temperatura at humidity monitoring system na ipinares sa isang condensation dehumidifier upang palitan ang mga tradisyonal na heating panel.
