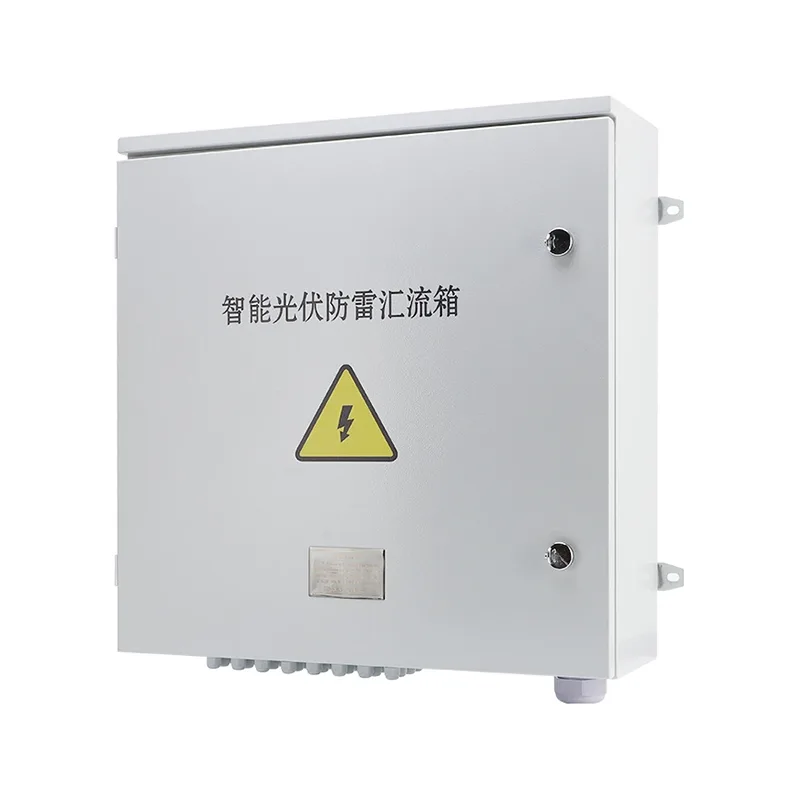

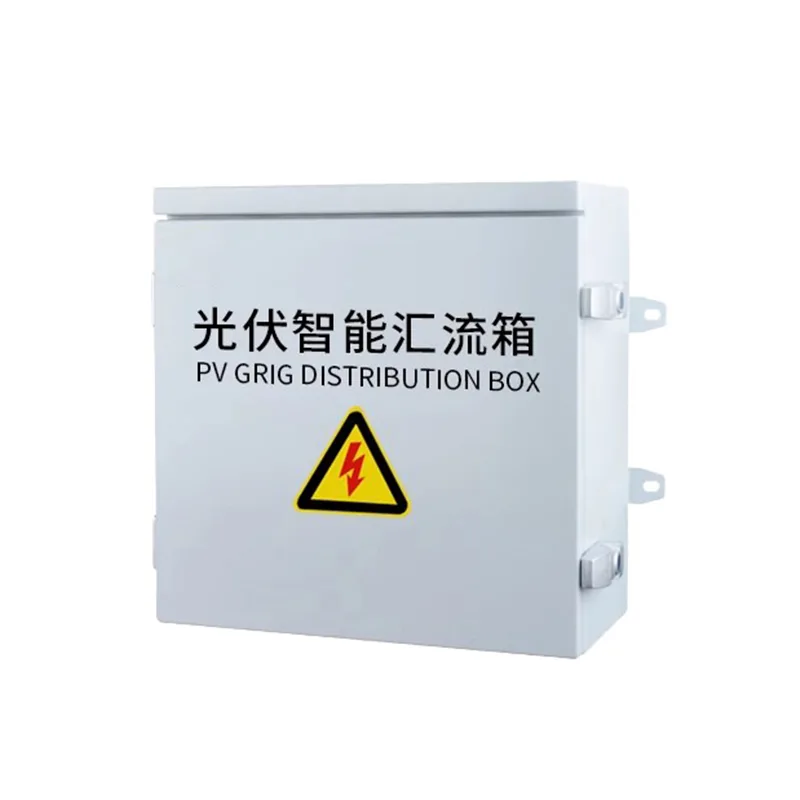

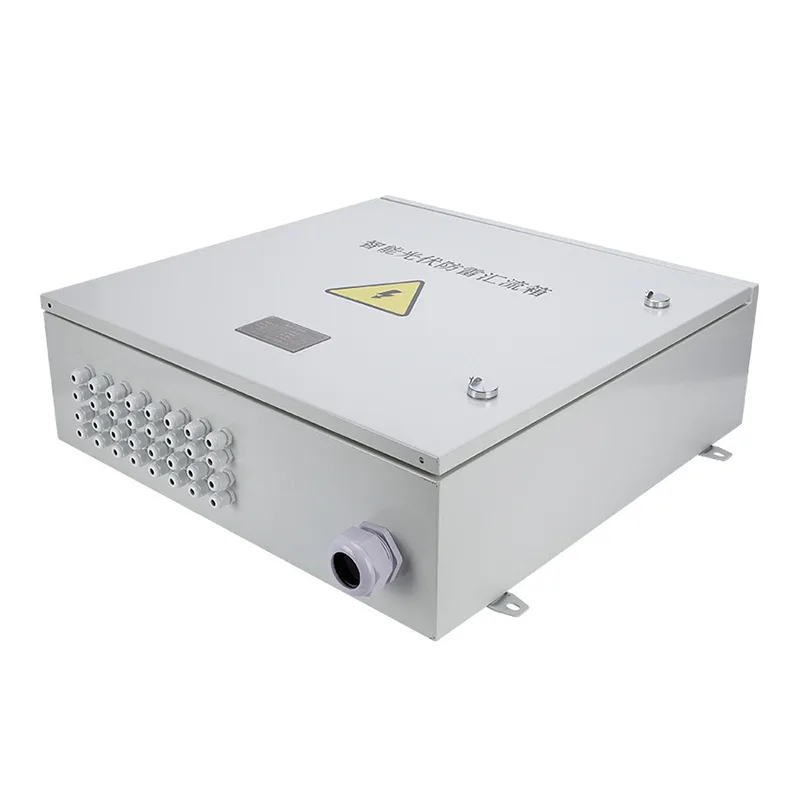

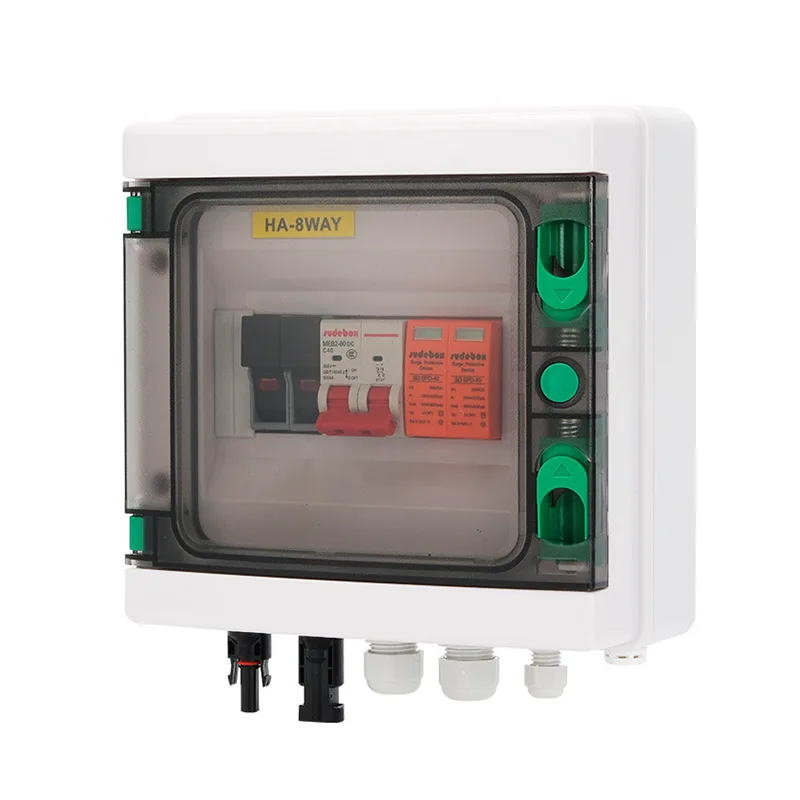

Photovoltaic Combiner Box

Naghahanap upang bumili ng isang photovoltaic combiner box sa factory-direktang mga presyo? Isaalang-alang ang Shangming mula sa China, isang maaasahang tagagawa. Ang paggamit ng produktong ito ay binabawasan ang bilang ng mga cable, binabawasan ang mga gastos sa paglalagay ng kable at pagiging kumplikado ng pag-install, at nagbibigay ng proteksyon ng circuit at mga function ng pagsubaybay.

Ang Shangming ay isang tagagawa ng de-kalidad na photovoltaic combiner box mula sa China. Mayroon kaming sariling pabrika na may higit sa 5 mga linya ng produksyon, at ang mga standard-specification na mga produkto ay madaling mabibili nang may mabilis na paghahatid. Ang pagpapasadya ay din ang aming lakas; mangyaring makipag-ugnay sa amin upang talakayin ang mga solusyon at makakuha ng isang libreng quote.


Bakit Kailangan ang mga Photovoltaic Combiner Boxes?

Sa isang medium hanggang malakihang photovoltaic power plant, karaniwang may daan-daan o kahit libu-libong solar panel. Kung ang bawat panel ay direktang naka-wire sa inverter, magdudulot ito ng maraming problema. Una, ang mga kable ay magiging magulo, lubhang nagpapataas ng kahirapan sa pagtatayo, at ang pagkonsumo ng isang malaking halaga ng DC cable ay makabuluhang magpapataas ng mga gastos.


Kasabay nito, tataas ang mga pagkalugi, at ang pagpapadala ng maliliit na alon sa malalayong distansya ay magreresulta sa makabuluhang pagbaba ng boltahe. Sa paglaon, ang pagpapanatili ay magiging isang mapaghamong problema, dahil magiging mahirap na mabilis na mahanap ang mga may sira na mga string.

Dito pumapasok ang mga combiner box, na nilulutas ang mga problemang ito. Sila ay kumikilos tulad ng isang hub ng transportasyon, na pinagsasama-sama ang maliliit na batis sa isang pinag-isang output.

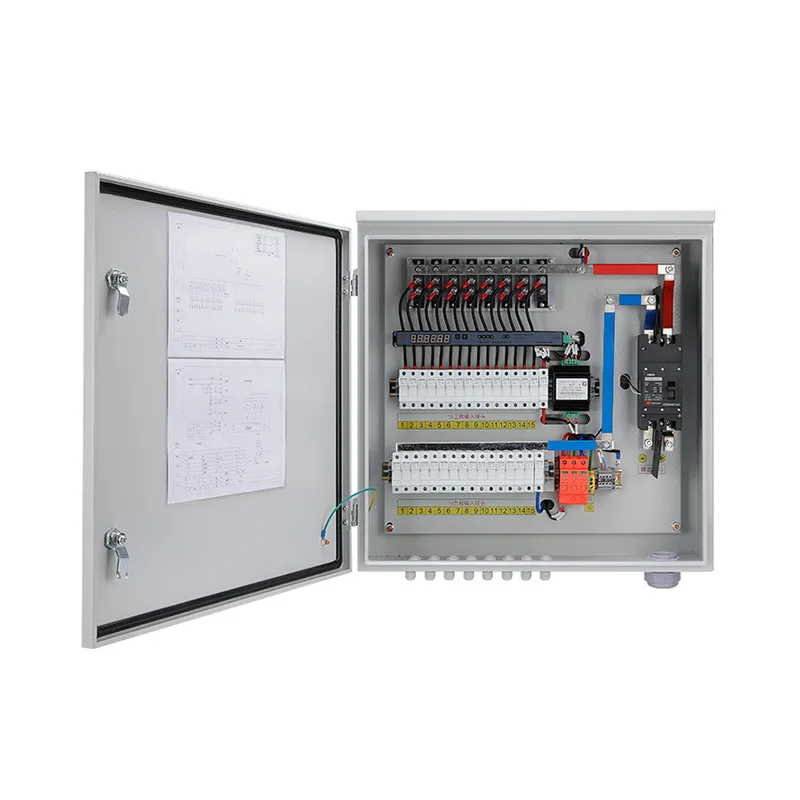

Komposisyon ng Module

Module

Paglalarawan ng Function

Mga Terminal ng Input ng DC

Nag-uugnay ng 4-24 photovoltaic string (karaniwang 8/12/16 string), ang bawat string ay independyente.

DC Fuse

Ang bawat channel ay na-configure upang maiwasan ang reverse current, short circuit, o ground faults sa string.

Reverse Protection Diode (Opsyonal)

Upang maiwasang ma-reverse-charge ang mga may kulay o may sira na mga string at masunog ng ibang mga string.

DC Circuit Breaker (Pangunahing Switch)

Ginagamit para sa kumpletong pagpapalit ng circuit, pagpapadali sa operasyon at pagpapanatili.

Surge Protector (SPD)

Proteksyon laban sa mga tama ng kidlat at switching overvoltages (Type II o Type I+II)

Monitoring Unit (Intelligent)

Kolektahin ang kasalukuyang, kabuuang boltahe, temperatura, at open/short circuit status para sa bawat channel.

Interface ng Komunikasyon

Modbus RTU, TCP/IP, 4G/WiFi/LoRa, pag-upload ng data sa monitoring platform

Proteksiyon na Enclosure

Ang rating ng proteksyon ng IP65, na angkop para sa panlabas na pagkakalantad sa sikat ng araw, ulan, at alikabok.


Mga Pangunahing Pag-andar

Kasalukuyang Koleksyon: Ang photovoltaic combiner box ay sentral na naglalabas ng DC current mula sa maraming photovoltaic modules, na binabawasan ang bilang ng mga DC cable at nagpapababa sa pagiging kumplikado at gastos ng system.

Proteksyon ng System: Nagbibigay ang combiner box ng overcurrent, short-circuit, reverse connection, at surge na proteksyon para sa bawat string at ang kabuuang output, na pumipigil sa paglaki ng fault.

Safety Isolation: Ang DC disconnect switch ay nagbibigay-daan sa mabilis na pagdiskonekta sa panahon ng pagpapanatili o mga pagkakamali, na nagpapahusay sa kaligtasan sa pagpapatakbo.

Pagsubaybay sa Operasyon: Kung pipiliin ang isang matalinong modelo, posible ang real-time na pagsubaybay sa kasalukuyang string, boltahe, temperatura, at status ng proteksyon ng kidlat, na nagpapadali sa lokasyon ng fault at pagsusuri sa pagganap.


Pangunahing Uri

Iba't ibang uri ng photovoltaic (PV) combiner box ay nag-iiba-iba sa lokasyon ng pag-install, antas ng boltahe, at antas ng katalinuhan sa loob ng isang system, na naaayon sa iba't ibang sitwasyon ng aplikasyon.


1. DC Combiner Box

Pinakakaraniwan sa mga PV power plant, na naka-install sa pagitan ng PV modules at ng DC inverter.

Function: Pinagsasama-sama ang DC power mula sa maraming PV string at inilalabas ito sa isang sentralisadong inverter.

Core Configuration: Kasama ang mga DC fuse, DC circuit breaker, at SPD.

Mga Naaangkop na Sitwasyon: Malaking-scale ground-mounted power plant, sentralisadong PV system.


2. AC Combiner Box

Pangunahing ginagamit sa mga system na gumagamit ng mga string inverters. Naka-install ito sa pagitan ng AC output side ng inverter at ng step-up transformer.

Function: Pinagsasama ang AC power output mula sa maraming string inverters.

Core Configuration: Mga AC circuit breaker, AC surge protector, disconnect switch; ang ilan ay maaari ring may kasamang metro ng enerhiya.

Mga Naaangkop na Sitwasyon: Komersyal at pang-industriya na rooftop PV, ground-mounted power plants gamit ang mga distributed inverters.


3. Intelligent Combiner Box

Ang ganitong uri ng kahon ay nagdaragdag ng module ng pagsubaybay sa basic combiner box at kasalukuyang pangunahing pagpipilian para sa medium hanggang malalaking power plant.

Mga Pag-andar: Bilang karagdagan sa pagsasama-sama ng kasalukuyang, maaari nitong subaybayan ang kasalukuyang ng bawat papasok na linya, kabuuang boltahe, panloob na temperatura, at katayuan ng surge protector sa real time.

Mga Kalamangan sa Teknikal: Sa pamamagitan ng pag-upload ng data, malayuang matutukoy ng mga tauhan ng pagpapanatili kung aling mga solar panel ang may shade o nasisira, na nagbibigay-daan sa tumpak na pagpapanatili.


Serbisyong Warranty at After-Sales

Nagbibigay ang Shangming Factory ng kalidad ng kasiguruhan, partikular ang isang 1-taong warranty para sa mga customized na produkto at isang 2-taong warranty para sa mga karaniwang produkto. Sinasaklaw ng warranty ang mga depekto sa materyal ng cabinet, mga malfunction ng bahagi (sa ilalim ng normal na paggamit), at mga isyu sa proseso ng pagmamanupaktura. Ang pinsalang dulot ng hindi wastong pag-install, maling paggamit, natural na sakuna, o hindi awtorisadong pagbabago ay hindi saklaw.


Sa kaso ng mga isyu pagkatapos ng benta, haharapin namin ang mga ito ayon sa sumusunod na proseso: Iulat ang problema (magbigay ng mga larawan/video ng malfunction at numero ng order) → Tumugon ang technical team sa loob ng 4 na oras → Remote diagnosis (libreng patnubay sa pagsasaayos ng mga parameter o pagpapalit ng maliliit na bahagi; libreng kapalit na mga piyesa sa loob ng panahon ng warranty) → Kung hindi mareresolba ang problema, isasauli ang isang engineer para sa pagkukumpuni/palitan ang produkto sa loob ng gastos. ang panahon ng warranty ay sasagutin namin); sa mga emerhensiya, maaaring magbigay muna ng mga kapalit na produkto upang mabawasan ang pagkalugi ng customer.
