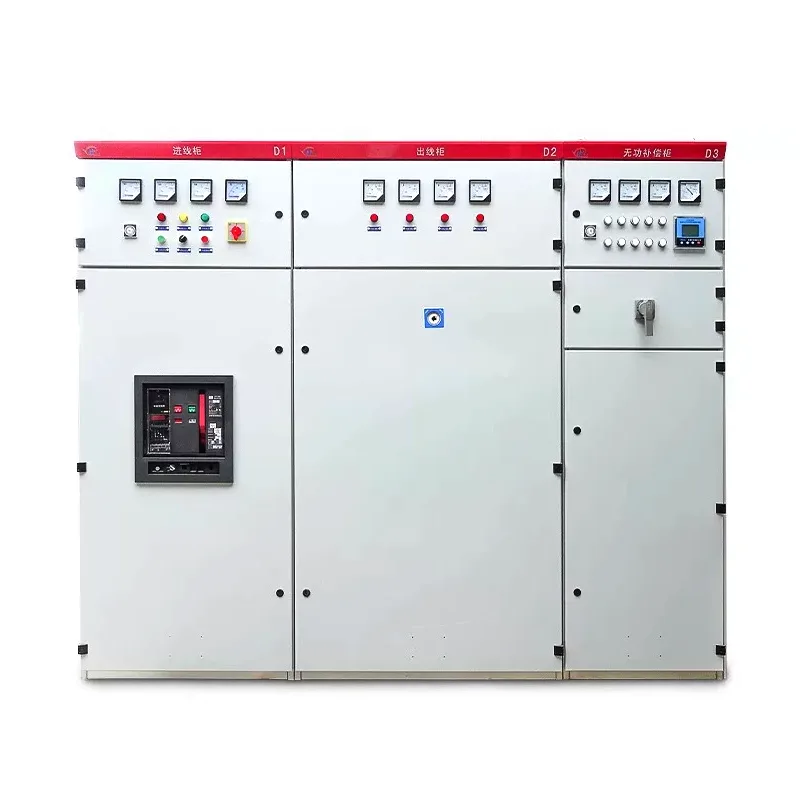

GGD AC Low Voltage Switchgear

Ang GGD AC Low Voltage Switchgear ay isang malawakang ginagamit na low-voltage complete power distribution unit. Ipinagmamalaki nito ang mataas na pagiging maaasahan, kadalian ng pag-install at pagpapanatili, at isang mapagkumpitensyang presyo, na tumutulong sa iyong makatipid ng mga gastos. Piliin ang Shangming bilang iyong supplier nang may kumpiyansa at makatanggap ng one-stop na serbisyong walang pag-aalala.

Ano ang GGD AC Low-Voltage Switchgear?

Ang GGD AC low-voltage switchgear ay isang mature at malawakang ginagamit na low-voltage AC distribution switchgear, kadalasang ginagamit bilang pangunahing power distribution o sub-distribution equipment sa power distribution system. Isa rin itong produkto na maaaring ibigay ng Shangming nang maramihan.

Ang GGD ay isang pangkaraniwan at mature na low-voltage switchgear model. Ang "mababang boltahe" ay nagpapahiwatig na ang produktong ito ay ginagamit para sa mababang boltahe na pamamahagi ng kuryente gaya ng AC 380V/400V. Pinagsasama nito ang mga circuit breaker, busbar, proteksyon at mga bahagi ng kontrol upang matiyak ang ligtas at matatag na operasyon ng sistema ng pamamahagi ng kuryente.

Mga Teknikal na Tampok

Istraktura ng Gabinete: Ang GGD AC low-voltage switchgear ay gumagamit ng isang pangkalahatang layunin na disenyo ng cabinet, na binuo gamit ang mga cold-formed steel section sa pamamagitan ng partial welding. Nagreresulta ito sa isang kabinet na may mataas na tigas at kapasidad na nagdadala ng pagkarga.

Modular Design: Ang mga bahagi ng cabinet frame at mga espesyal na accessory ay ibinibigay ng isang sub-center ng seksyon ng bakal, na tinitiyak ang mataas na katumpakan at kalidad ng cabinet.

Heat Dissipation System: Nagtatampok ang cabinet ng iba't ibang bilang ng mga butas ng bentilasyon sa itaas at ibaba. Kapag ang mga de-koryenteng bahagi sa loob ay bumubuo ng init, ang mainit na hangin ay tumataas at nauubos sa itaas na mga puwang, habang ang malamig na hangin ay pinupunan sa pamamagitan ng mas mababang mga puwang, na bumubuo ng isang natural na daloy ng hangin.

Rating ng Proteksyon: Karaniwang IP30 ang karaniwang configuration. Maaaring i-customize ang IP40 upang matugunan ang mga kinakailangan sa kapaligiran. Mangyaring makipag-ugnayan kay Shangming para sa mga detalye; magsasagawa ang aming technical team ng pagsusuri sa paunang pagpapasadya.

Bakit Pumili ng GGD AC Low-Voltage Switchgear?

Ekonomiya: Kung ikukumpara sa na-withdraw na switchgear, ang GGD AC low-voltage switchgear ay may mas simpleng istraktura, na nag-aalis ng mga kumplikadong mekanismo ng pagsasanib ng drawer at mga mamahaling connector, na nagreresulta sa 30%-50% na mas mababang gastos. Higit pa rito, ang mga bahagi nito ay lubos na maraming nalalaman, at ang mga ekstrang bahagi ay madaling makuha.

Intuitive na Operasyon at Pagpapanatili: Ang nakapirming istraktura ng GGD ay ginagawang madaling makita ang lahat ng mga punto ng koneksyon at mga kable, na nagpapadali sa mga inspeksyon. Kung ikukumpara sa mga potensyal na panganib ng mahinang contact sa connector o pag-arce sa switchgear na uri ng drawer, ang mga nakapirming bolt-fastened na koneksyon ay nag-aalok ng mas mataas na pagiging maaasahan sa pangmatagalang operasyon.

High Breaking Capacity: Na-rate ang short-circuit breaking current hanggang 50kA.

Magandang Dynamic at Thermal Stability: Ang switchgear na ito ay makatiis sa mekanikal na stress at thermal shock na nabuo ng mga short-circuit na alon.

Mga Sitwasyon ng Application

Ang mataas na cost-effectiveness at mature na teknolohiya ng GGD AC Low Voltage Switchgear ang mga dahilan kung bakit pinipili sila ng maraming customer. Kabilang sa mga proyekto kung saan kami ay madalas na nagtutulungan:

Mga Substation at Power Plant: Maaaring gamitin ang GGD para sa conversion ng kuryente sa AC 50Hz power system na may rated operating voltage na 380V.

Industrial Enterprises: Responsable para sa kontrol, pamamahagi ng kuryente, at pag-iilaw ng malalaking motor.

Mga Gusali: Mga pangunahing silid sa pamamahagi sa mga komersyal na complex at residential na lugar.

Capacitor Compensation: Karaniwang ginagamit para sa reactive power compensation sa mga power system, ibig sabihin, mga GGD type compensation cabinet.

Impormasyon sa Pag-order

Kung sigurado kang kailangan mong mag-order ng mga cabinet ng GGD, mangyaring makipag-ugnayan kaagad kay Shangming at ibigay ang sumusunod na impormasyon:

Pangunahing Circuit Diagram (Single Circuit): Kailangan nating matukoy ang layout ng mga panloob na circuit breaker at busbar.

Auxiliary Circuit Diagram (Second Circuit): Kontrolin ang logic, indicator lights, at mga kinakailangan sa instrumento.

Listahan ng Bahagi: Kung tumukoy ka man ng partikular na brand ng circuit breaker, gaya ng Schneider, ABB, Chint, atbp.

Kulay ng Gabinete: Ang default ay mapusyaw na kulay abo (RAL 7035), nako-customize.

FAQ

T: Anong laki ng circuit breaker ang maaaring i-install sa GGD cabinet?

A: Ang mga cabinet ng GGD ay may napakataas na kapasidad na nagdadala ng pagkarga. Ang pangunahing papasok na linya ay maaaring tumanggap ng mga universal circuit breaker hanggang 3150A o kahit 4000A. Ang mga papalabas na linya ay maaaring madaling ayusin gamit ang mga molded case circuit breaker ayon sa mga kinakailangan.

Tandaan: Kapag nagko-customize, kailangan mong tukuyin ang mga detalye ng busbar sa amin upang matiyak na ang tansong busbar cross-sectional area ay nakakatugon sa mga kinakailangan sa pagtaas ng temperatura ng rate na kasalukuyang.

Q: Gaano kabisa ang cabinet na ito sa pagpigil sa alikabok at kahalumigmigan?

A: Ang karaniwang GGD cabinet ay may rating ng proteksyon ng IP30.

Sa mga maalikabok na pabrika o mamasa-masa na mga basement, ang rating ay maaaring tumaas sa IP40 sa pamamagitan ng pagdaragdag ng mga sealing strip at protective panel.

Gayunpaman, dahil umaasa ito sa mga natural na channel ng bentilasyon, ang sobrang mataas na rating ng IP ay makakaapekto sa pagwawaldas ng init; dapat magkaroon ng balanse sa pagitan ng proteksyon at pag-aalis ng init.

T: Ang mga busbar ba sa loob ng kabinet ng GGD ay inilatag nang pahalang o patayo?

A: Ang mga cabinet ng GGD ay karaniwang gumagamit ng pahalang na pagkakaayos ng busbar sa itaas.

Ang layout na ito ay hindi lamang pinahuhusay ang dynamic na katatagan ng mga cabinet, ngunit pinapadali din ang pahalang na koneksyon ng maramihang mga GGD cabinet.
