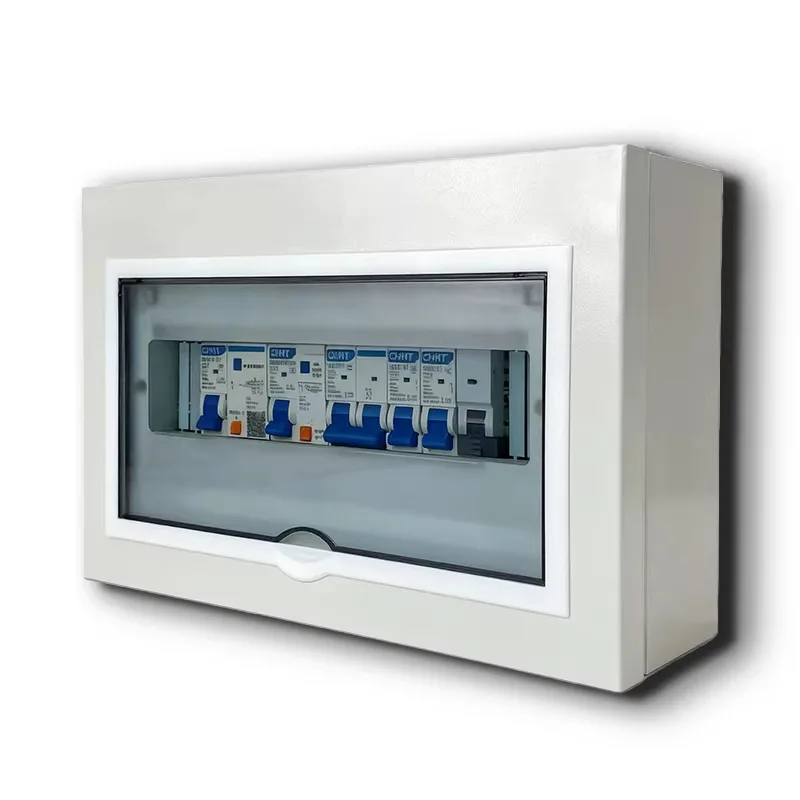

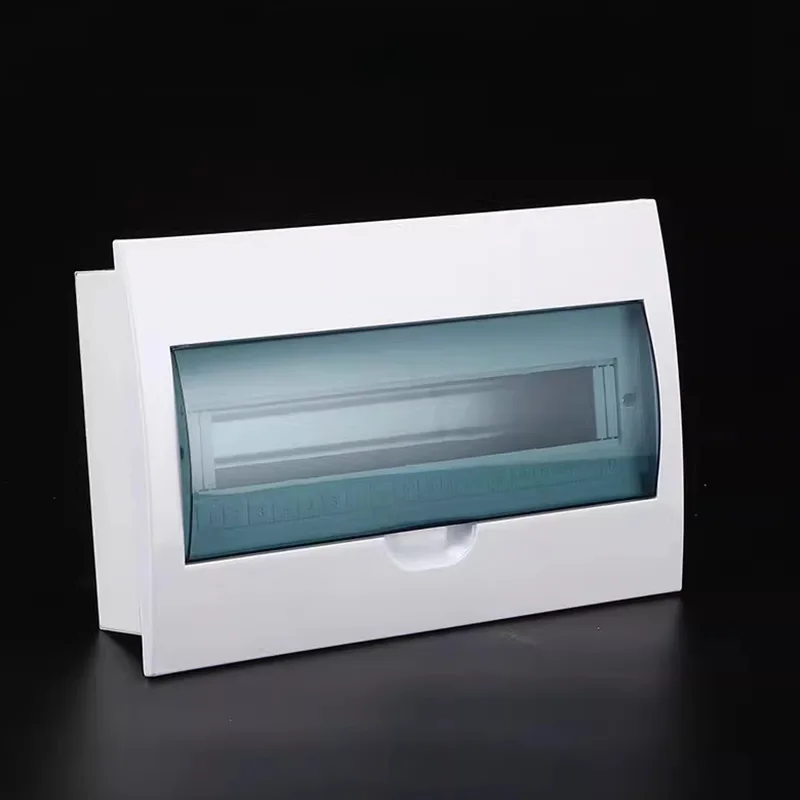

Compact Multi-Circuit Distribution Box Enclosure

Ang Shangming ay isang propesyonal na tagagawa ng mga compact multi-circuit distribution box enclosures, na nag-aalok ng factory-direct sales at nagbibigay ng mga customized na solusyon at komprehensibong after-sales service. Ang produktong ito ay angkop para sa mga kapaligiran na may limitadong espasyo sa pag-install, na nagtatampok ng compact size at high-density internal circuit layout, na nagpapagana ng ligtas na multi-circuit power distribution sa mga nakakulong na lugar at inaalis ang pangangailangan para sa maraming panlabas na single-circuit box.

Mga Pangunahing Kalamangan

Kung gusto mo ng miniaturized, modular, at intelligent na pamamahagi ng kuryente para sa iyong proyekto, mas angkop ang mga compact multi-circuit distribution box kaysa sa tradisyonal na single-circuit box o malalaking distribution cabinet.

1. Pagtitipid sa espasyo

Nagtatampok ang mga compact distribution box ng manipis na disenyo, na may karaniwang lalim na 70–100mm lang, madaling i-embed sa magaan na partition, furniture back panel, equipment housing, o makitid na electrical shaft, na sumasakop sa kaunting espasyo.

Sa loob ng mga nakakulong na espasyo, ang mataas na densidad ng circuit, na nagsasama ng 8–24 na maliliit na circuit breaker, ay nakakatipid ng higit sa 60% ng espasyo sa pag-install kumpara sa pamamahagi ng maramihang mga single-circuit box.

Kung kinakailangan, maaari naming i-customize ang mga configuration na sumusuporta sa parallel expansion, na nagbibigay-daan para sa mga pahalang na kumbinasyon upang bumuo ng mas malaking mga unit ng pamamahagi ng kapasidad.

2. Kaligtasan

Ang mga enclosure ng distribution box ng Shangming ay gawa sa mataas na kalidad na metal, na may mga opsyon para sa galvanized steel o 304 stainless steel, na epektibong pinipigilan ang pagkalat ng apoy.

Ang bawat circuit ay nilagyan ng independiyenteng overload at short-circuit na proteksyon, na tinitiyak ang tumpak na pagkakahiwalay ng fault.

Malawak na Saklaw ng Rating ng Proteksyon ng IP:

Panloob na Paggamit: IP20–IP40, pinoprotektahan laban sa pagdikit ng daliri at solidong dayuhang bagay.

Paggamit sa Panlabas o Mahal na Kapaligiran: IP54 na metal na pabahay, dustproof at splashproof, na angkop para sa mga banyo, balkonahe, mga kahon ng kagamitan sa labas, atbp.

3. Madaling Pag-install at Pagpapanatili

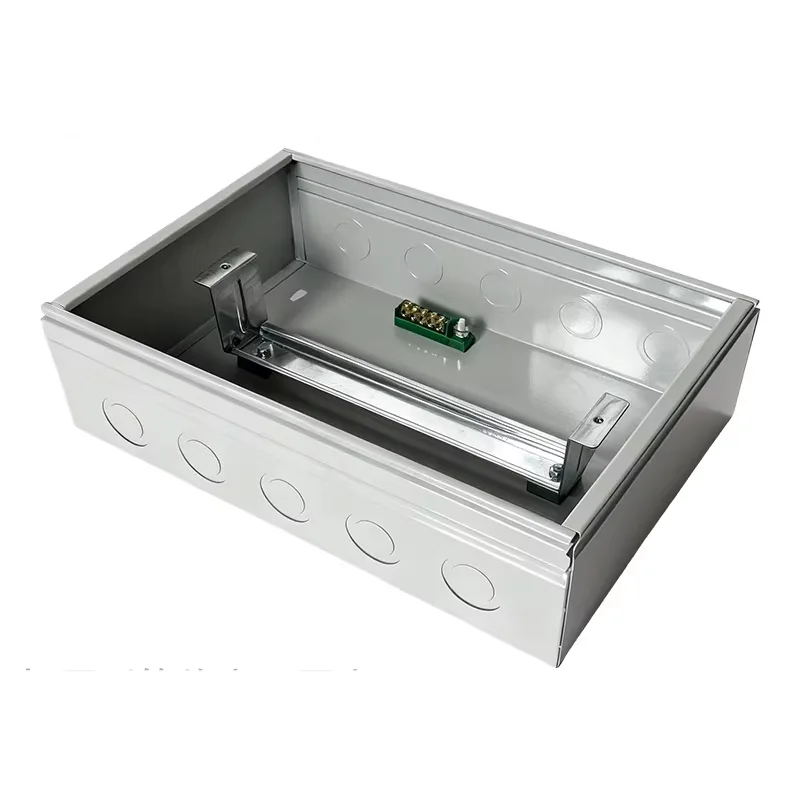

Ang Compact Multi-Circuit Distribution Box Enclosure ay paunang naka-install na may standardized DIN rails. Gumagamit kami ng mga pangunahing circuit breaker ng tatak (Schneider Electric, ABB, atbp.) para sa direktang pag-mount, na inaalis ang pangangailangan para sa pagbabarena o mga turnilyo.

Ang Φ20/25mm na mga knockout na butas ay ibinibigay sa itaas, ibaba, at likod para sa multi-directional cable entry at exit, na tumanggap ng iba't ibang mga landas ng mga kable.

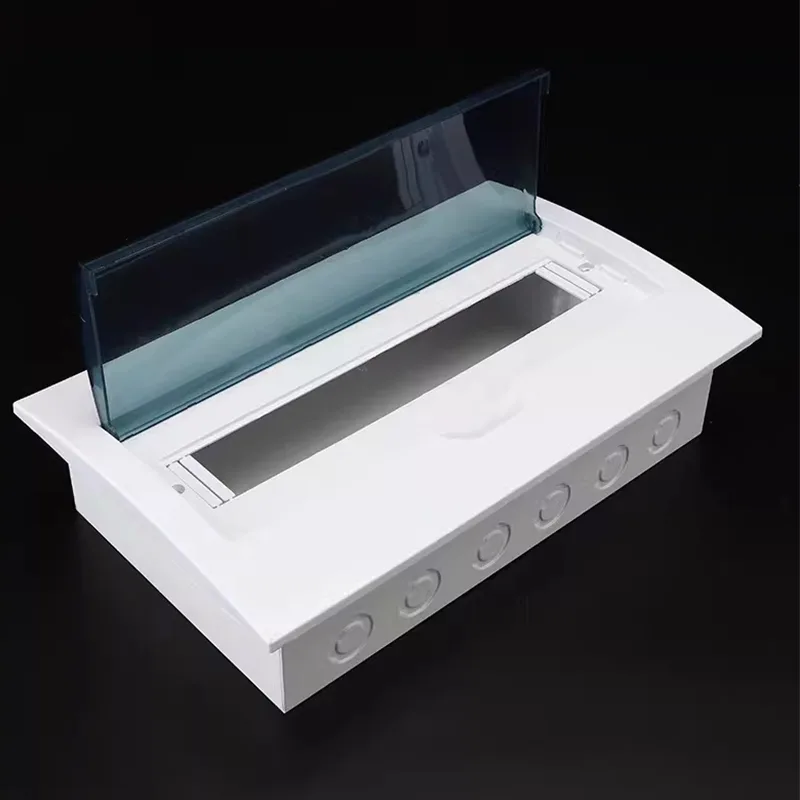

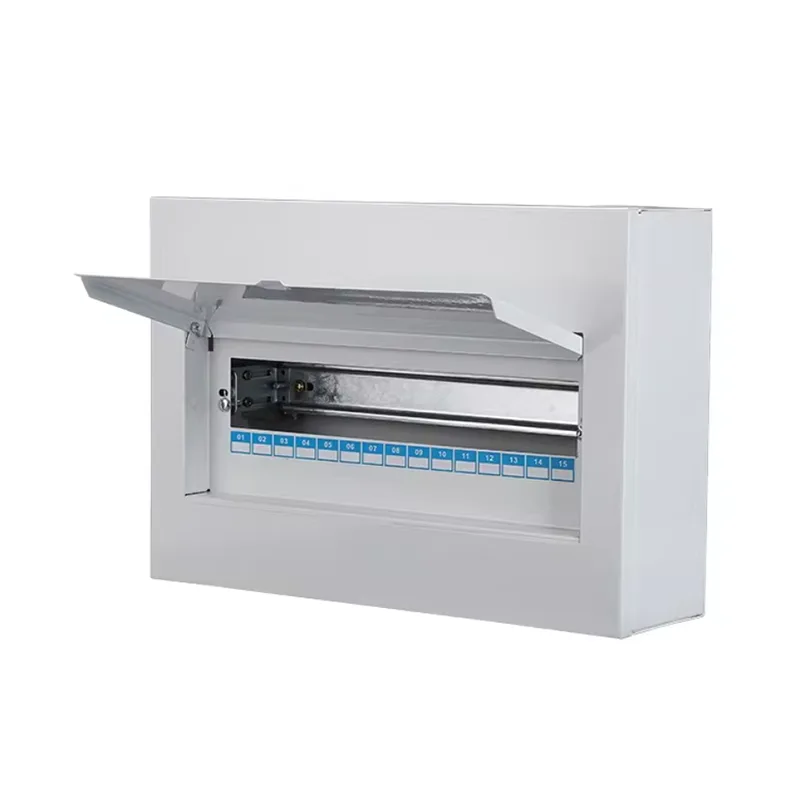

Ang pinto ay gumagamit ng snap-on o hinged na disenyo, na nagbibigay-daan para sa isang kamay na pagbubukas. Ang mga lugar ng pag-label ng circuit ay ibinibigay sa loob ng pinto o panel, na sumusuporta sa mga naka-print o sulat-kamay na anotasyon.

4. Magagamit ang Buong Pag-customize

Magagamit na Materyales: Bakal, yero, 201 hindi kinakalawang na asero, 304 hindi kinakalawang na asero.

Hindi karaniwang Suporta sa Sukat: Nag-aalok kami ng buong pagpapasadya ng lapad, taas, at lalim upang tumugma sa mga espesyal na pagbubukas ng kagamitan o kapal ng pader ng gusali.

Mga functional na module: Maaaring i-pre-install gamit ang mga surge protector, smart meter, remote control module, USB socket, atbp.

Pag-customize ng hitsura: Sinusuportahan ang RAL color spraying, brushed stainless steel finish, at logo silkscreen printing, na isinasama sa mga high-end na interior design style.

Paano Matukoy ang Kinakailangang Bilang ng mga Circuit?

Maaaring makatagpo ka ng tanong na ito sa panahon ng proseso ng pagpili. Nagbibigay ang Shangming ng tatlong hakbang na paraan para sa paunang pagtatasa.

1. Hatiin ang mga Circuit ayon sa Functional Area

Ito ang pinakapangunahing istatistikal na pamamaraan. Karaniwang inirerekomenda ng isang karaniwang modernong configuration ang paghiwalayin ang mga high-power na device mula sa mga pangkalahatang electrical circuit:

● Mga Circuit sa Pag-iilaw: Hindi bababa sa 1-2 circuit ang inirerekomenda, na kinokontrol ng lugar upang maiwasan ang short circuit sa isang lugar na magdulot ng dilim sa buong bahay.

● Mga Pangkalahatang Outlet: Maglaan ayon sa bilang ng mga kuwarto, karaniwang isang circuit para sa bawat 3-5 kuwarto.

● Dedicated High-Power Circuit: Ito ay mahalaga. Ang mga air conditioner, water heater, oven, dishwasher, dryer, atbp., na may power rating na ≥1.5kW, ay dapat na sumasakop sa isang independent circuit.

● Kusina at Banyo: Dahil sa mahalumigmig na kapaligiran at puro appliances, inirerekomendang mag-install ng hiwalay na residual current circuit (RCD).

2. Kalkulahin ang Lapad ng Module

Ginagamit namin ang "Daan" o "Module" upang sukatin ang kapasidad.

1 Module = 18mm (ibig sabihin, ang lapad ng isang single-pole circuit breaker MCB).

RCCB/RCBO: Karaniwang sumasakop sa 2 module, ibig sabihin, 36mm.

Pangunahing Switch: Karaniwang sumasakop sa 2-4 na mga module.

Formula ng Pagkalkula: Kabuuang Mga Kinakailangang Module = (Bilang ng Mga Single-Pole Switch x 1) + (Bilang ng Double-Pole/Residual Current Circuit Breaker x 2) + (Main Switch x 2/4)

3. 20% Prinsipyo ng Pagpapareserba

Huwag kailanman punan ang kahon ng pamamahagi nang lubusan; ang pag-iiwan ng puwang para sa pagpapalawak sa hinaharap ay isang pamantayan sa industriya. Kaya bakit umalis ng kwarto?

Pagpapalawak sa Hinaharap: Kapag nagdaragdag ng pagsubaybay, mga smart home system, o mga bagong appliances sa hinaharap, hindi mo na kakailanganing palitan ang buong kahon.

Heat Dissipation Space: Sa isang compact na multi-circuit box, nakakatulong ang nakalaan na espasyo sa air convection, na binabawasan ang panganib ng mga circuit breaker na madapa dahil sa sobrang pag-init.

Rekomendasyon: Kung kinakalkula mo na kailangan mo ng 10 circuits, pumili ng 12-circuit box; kung kalkulahin mo na kailangan mo ng 18 circuits, pumili ng 24-circuit box.

Karaniwang Talahanayan ng Sanggunian ng Scenario

Sinusuportahan ng Shangming Electric ang iyong tumpak na pagpili ng modelo. Nag-aalok kami:

Libreng konsultasyon sa layout ng circuit: Ipadala sa amin ang iyong listahan ng kagamitan, at magrerekomenda kami ng mga angkop na modelo ng enclosure.

Maramihang modular na kumbinasyon: Kasama sa mga karaniwang sukat ang 12, 18, 24, at 36 na module; sinusuportahan din ang hindi karaniwang pagpapasadya.

Pre-installed DIN rail + circuit breaker option: Pre-assembled ayon sa iyong circuit plan, handa nang gamitin pagdating.
