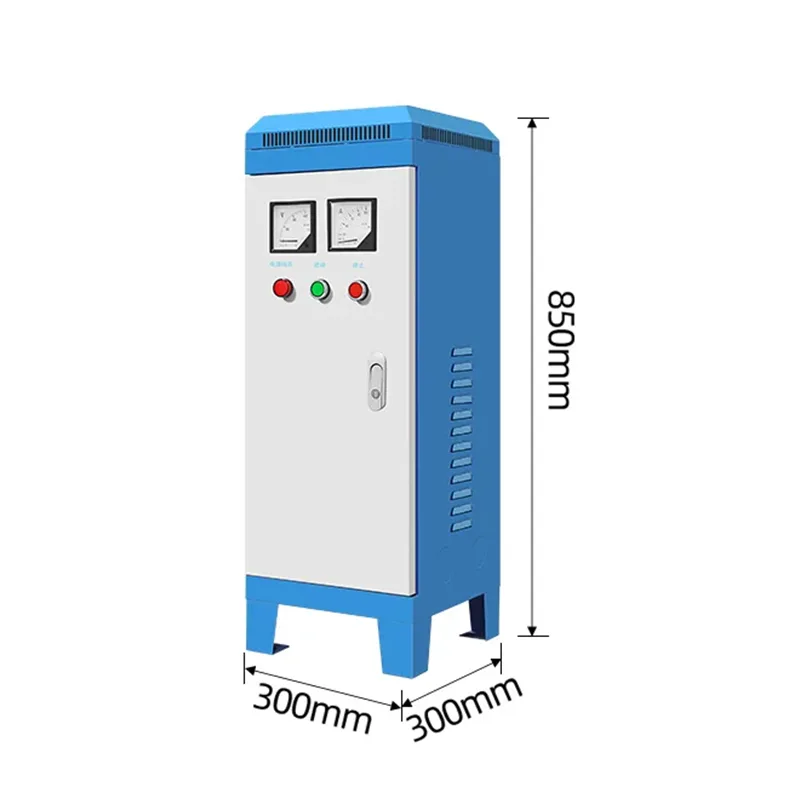

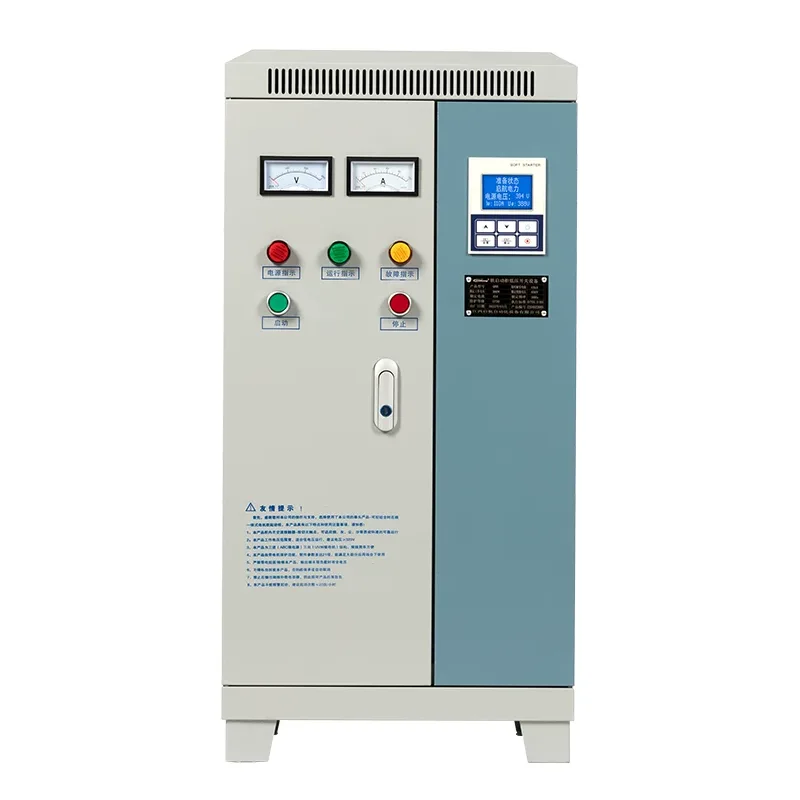

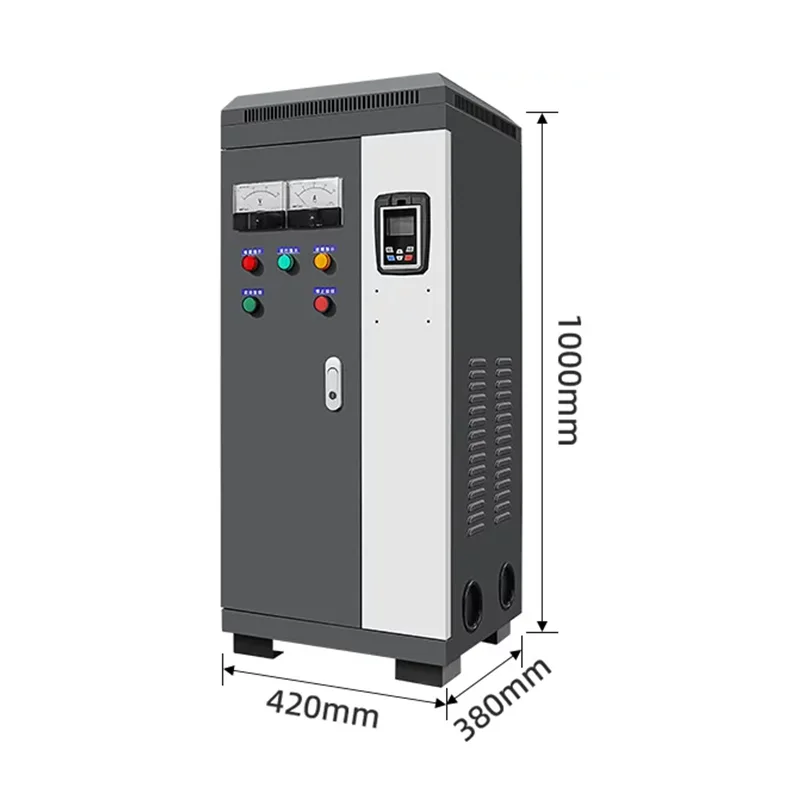

Low-Voltage Soft Starter Power Distribution Cabinet

Ang Shangming ay isang tagagawa at supplier ng Low-Voltage Soft Starter Power Distribution Cabinets mula sa China. Ang mataas na pagganap, mataas na kalidad na kagamitan na ito ay hindi lamang gumaganap ng mga kumbensyonal na pag-andar ng pamamahagi ng kuryente, ngunit kinokontrol din ang kasalukuyang pagsisimula ng motor at metalikang kuwintas sa pamamagitan ng soft start na teknolohiya, na binabawasan ang mga elektrikal at mekanikal na shocks.

Bakit Kailangan ang Low-Voltage Soft Starter Distribution Cabinet?

Ang tradisyonal na full-voltage na pagsisimula ay nagpapakita ng dalawang pangunahing problema:

Kasalukuyang surge: Ang panimulang kasalukuyang ay maaaring umabot ng 5-7 beses ang rate ng kasalukuyang, madaling magdulot ng biglaang pagbaba ng boltahe ng grid, na nakakaapekto sa iba pang kagamitan sa parehong linya, at maging sanhi ng mga circuit breaker na maling trip.

Mechanical wear: Ang napakalaking instant torque ay maaaring magdulot ng napakalaking epekto sa mga motor shaft, sinturon, reducer, o water pump pipelines, na nagpapaikli sa buhay ng kagamitan.

Gayunpaman, kung pipiliin mo ang aming low-voltage soft starter distribution cabinet, makokontrol mo ang boltahe sa pamamagitan ng thyristors, na nagpapahintulot sa motor na maayos na tumaas mula sa zero boltahe hanggang sa na-rate na boltahe. Ang panimulang kasalukuyang ay karaniwang limitado sa humigit-kumulang 2-3 beses ang rate ng kasalukuyang.

Prinsipyo sa Paggawa

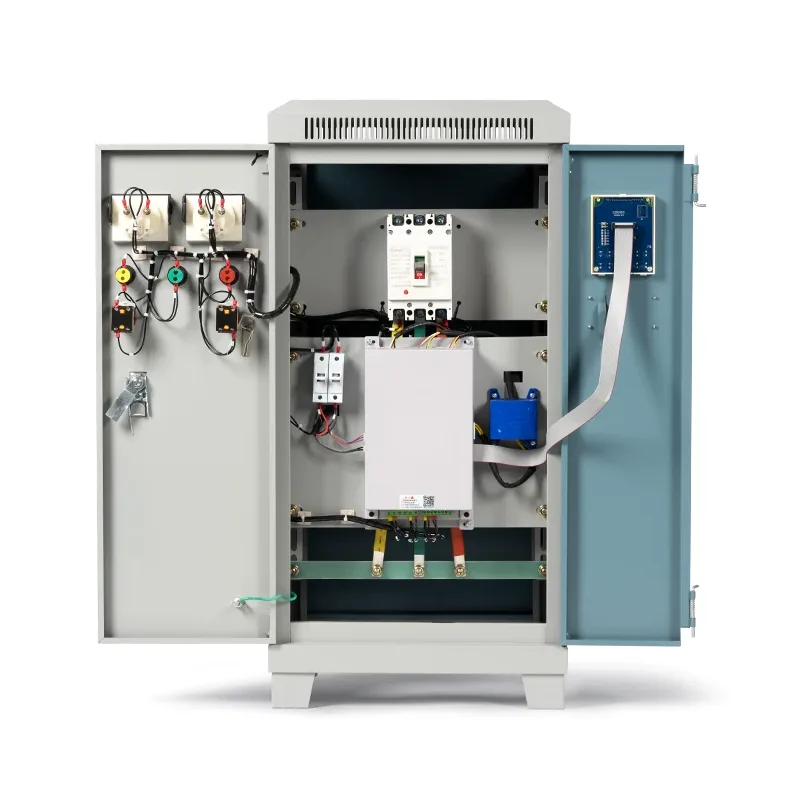

Sa yugto ng pagsisimula, binabago ng Low-Voltage Soft Starter Power Distribution Cabinet ang anggulo ng pagpapadaloy ng mga thyristor, unti-unting pinapataas ang boltahe na inilapat sa motor, na nagbibigay-daan para sa maayos na pagsisimula.

Pagkatapos ng startup, ang bypass contactor ay nakikipag-ugnayan, at ang soft starter ay pumapasok sa isang resting state. Sa paghinto, kinokontrol din nito ang boltahe na unti-unting bumaba, na pumipigil sa mga epekto ng water hammer na dulot ng biglaang pagsara.

Kung hindi gumamit ng soft starter at gumamit na lang ng tradisyonal na motor, ang biglaang pagtaas ng current sa panahon ng startup ay maaaring humantong sa iba't ibang problema gaya ng pagbaba ng boltahe, epekto ng kagamitan, pagbabagu-bago ng grid, at pagkasira ng makina.

Mga Teknikal na Parameter

Mga Sitwasyon ng Application

Ang mga low-voltage soft starter distribution cabinet ay mainam para sa mga application na may malaking motor power, sensitibo sa pagsisimula ng shock, at kung saan may mga kinakailangan para sa habang-buhay ng kagamitan at katatagan ng power grid. Ibinigay din namin ang produktong ito sa mga customer sa maraming iba't ibang industriya.

Mga Hakbang sa Pag-install at Paunang Komisyon

Bago i-install, tiyaking may sapat na espasyo ang distribution room upang mapaglagyan ang Low-Voltage Soft Starter Power Distribution Cabinet, na may operating passageway (inirerekomenda ang lapad ≥ 1.2m). Ang lugar ng pag-install ay dapat na may isang antas ng sahig, at ang bakal na channel ng pundasyon ay dapat na ligtas na hinangin at pinagbabatayan.

Sa panahon ng pag-install, kumpirmahin kung ang cable entry/exit ay bottom-in/bottom-out o top-in/top-out, at planuhin ang cable trench o cable tray nang maaga. Para sa mga soft starter cabinet >110kW, kinakailangan ang forced air cooling device.

Sa paunang pag-commissioning, muling kumpirmahin na ang cabinet ay hindi nasira, ang pintura ay buo, at ang mga marka ay malinaw.

Pagkatapos, suriin ang mga de-koryenteng koneksyon, i-verify ang bawat pangunahing circuit wiring upang matiyak na walang maluwag na koneksyon o maling koneksyon.

Kinakailangan din ang limang-patunay na interlock test, na nagpapatunay sa normal na operasyon ng bawat interlock point. Gayahin ang mga short circuit at overload gamit ang integrated protection device para i-verify ang katumpakan ng mga aksyong proteksyon.

Kung mayroong pangalawang sistema, i-verify ang normal na operasyon ng RS485 o iba pang mga interface ng komunikasyon.

Panghuli, magsagawa ng maraming pagsubok sa pagsisimula sa ilalim ng mga kundisyon na walang pagkarga, na isinasaayos ang mga parameter ng pagsisimula sa pinakamainam na mga setting.
