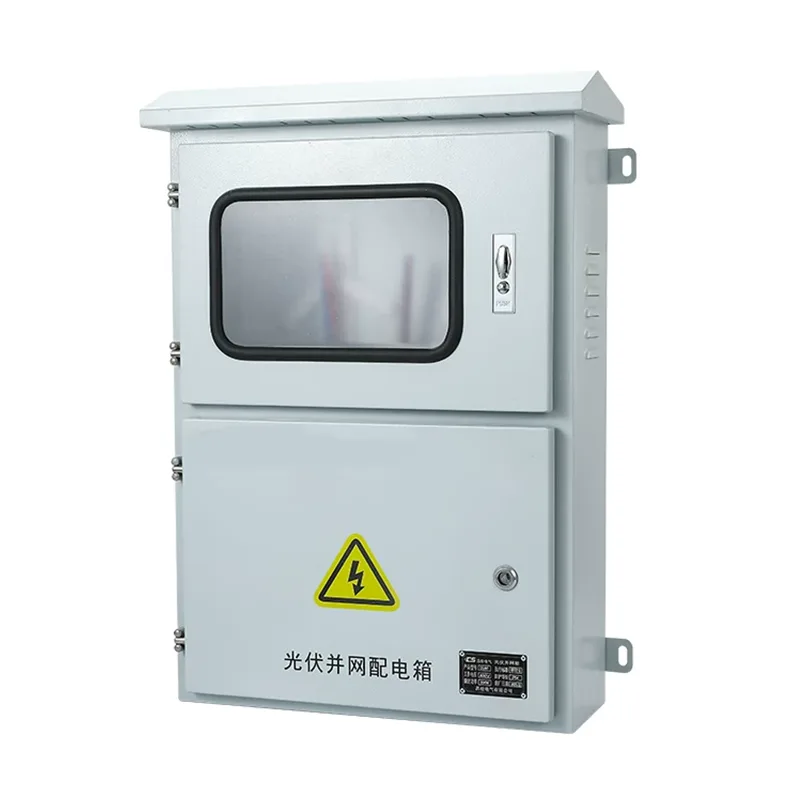

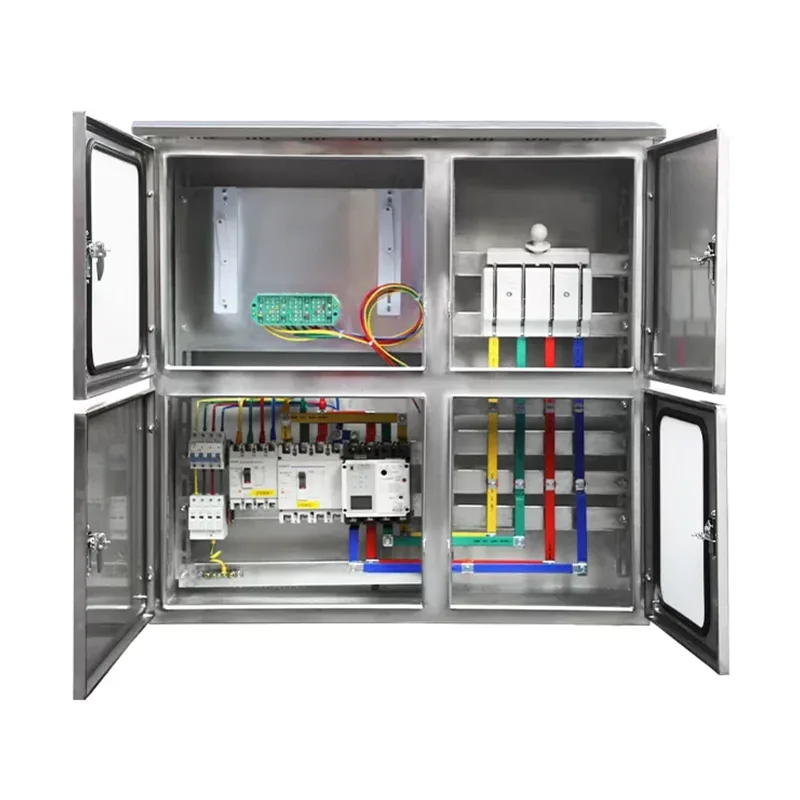

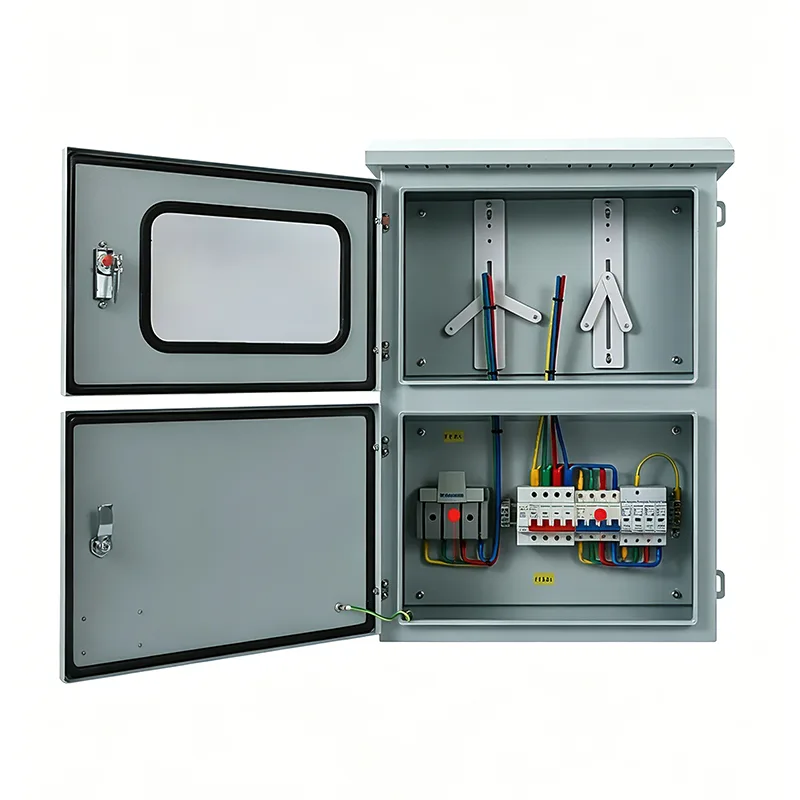

Panlabas na Photovoltaic Grid-Connected Junction Box

Ang panlabas na photovoltaic grid-connected junction box ay ginagamit sa pagitan ng DC side ng isang photovoltaic power generation system at ng inverter. Kung gusto mong i-customize ang produktong ito sa isang mapagkumpitensyang presyo, maaari mong piliin ang Shangming, at kami ang magiging iyong pinagkakatiwalaang supplier.

Mga Pangunahing Pag-andar

Ang panlabas na photovoltaic grid-connected junction box ay nagsasama ng proteksyon, paghihiwalay, at pagsubaybay. Sinusuportahan namin ang mga naka-customize na numero ng circuit, mga brand na bahagi, at matalinong pag-andar. Para sa mga partikular na solusyon sa pagsasaayos at mga sipi, mangyaring makipag-ugnayan sa amin.

1. String Busing at Kasalukuyang Distribusyon

Ang mga PV power plant ay binubuo ng maraming solar panel na konektado sa serye. Ang grid-connected junction box ay nagsisilbing converging at shunting protection mechanism.

Converging Function: Kinokolekta nito ang DC power mula sa maraming mga string papunta sa isang bus para sa output sa inverter, pinapasimple ang mga wiring at nakakatipid sa mga gastos sa DC cable.

Proteksyon ng Shunting: Ang bawat input ay nilagyan ng independiyenteng DC fuse. Kapag nagkaroon ng short circuit sa isang string, ang fault ay nakakulong sa branch na iyon, nang hindi naaapektuhan ang normal na power generation ng iba pang mga string.

2. Proteksyon ng Kidlat at Pagdagsa

Dahil ang mga photovoltaic panel ay naka-install sa mga bukas na bubong o sa lupa, sila ay lubhang madaling kapitan ng mga tama ng kidlat. Ang surge protector na isinama sa loob ng junction box ay maaaring makadama ng agarang mataas na boltahe sa linya at ilalabas ang overvoltage sa lupa sa loob ng nanosecond.

Ito ay nagsisilbing unang linya ng depensa bago ang inverter, na pumipigil sa sapilitan na pagtama ng kidlat na maaaring makapinsala sa mga elektronikong bahagi ng inverter.

3. Paghihiwalay ng Kaligtasan at Pisikal na Pagdiskonekta

Nilagyan ang enclosure ng high-voltage DC isolating switch o circuit breaker. Kapag kailangan ng maintenance sa inverter o downstream equipment, ang manu-manong pagdiskonekta sa junction box ay nagsisiguro na ang maintenance side ay ganap na na-de-energized, na nagpoprotekta sa kaligtasan ng mga tauhan.

Mataas ang pagganap at maaasahan ang grid-connected enclosure ng Shangming, na nagbibigay-daan para sa ligtas na kasalukuyang pagkagambala habang tumatakbo ang system, na pumipigil sa pagbuo ng mga mapanganib na arko na maaaring magdulot ng sunog.

4. Reverse Charging Protection

Sa umaga, gabi, o sa maulap na araw, maaaring mag-iba ang output boltahe ng iba't ibang mga string. Kung walang proteksyon, ang mga string na may mas mataas na boltahe ay maaaring dumaloy pabalik sa mga string na may mas mababang boltahe.

Available ang opsyonal na reverse charging diode, na tinitiyak na ang kasalukuyang dumadaloy nang unidirectionally sa inverter, na pumipigil sa localized na overheating o kahit na sunog na dulot ng reverse current.

5. Proteksyon sa Kapaligiran at Pagsubaybay sa Kondisyon

Dahil ang produktong ito ay ilalagay sa labas, ang enclosure ay may IP65/IP66 na rating ng proteksyon upang maiwasan ang kaagnasan ng tubig-ulan at UV aging. Ang panloob na mga bahagi ng katumpakan ay gumagana nang mapagkakatiwalaan sa buong 25-taong tagal ng power station.

Ang opsyonal na intelligent monitoring function ay sinusubaybayan ang kasalukuyang, boltahe, at panloob na temperatura ng bawat string sa real time, at agad na nag-aalarma sa kaso ng abnormal na pagbuo ng kuryente.

Bakit Kailangang Maging Waterproof ang Mga Junction Box na Nakakonekta sa Photovoltaic Grid para sa Panlabas na Paggamit?

Ang mga PV system ay karaniwang naka-install sa mga rooftop o sa mga open field, at ang mga grid-connected junction box ay dapat makatiis sa mga sumusunod na matitinding hamon:

Matinding pagkakaiba-iba ng temperatura: Ang mga temperatura sa tag-araw ay maaaring umabot sa higit sa 70°C, habang ang mga temperatura sa taglamig ay maaaring bumaba sa -30°C.

UV radiation: Ang pangmatagalang pagkakalantad sa labas sa sikat ng araw ay nangangailangan ng UV stability; kung hindi, sila ay madaling kapitan ng pagtanda.

Halumigmig at condensation: Dapat ay hindi tinatagusan ng ulan ang mga ito at nilagyan ng breather valve upang maubos ang panloob na condensation at maiwasang mamasa ang mga de-koryenteng bahagi.

Samakatuwid, para sa normal na paggamit at upang maiwasan ang madalas na pagpapanatili sa panahon ng operasyon, pagpapanatili ng matatag na pagganap at habang-buhay, isang panlabas na disenyo na hindi tinatablan ng tubig ay mahalaga.

Mga Sitwasyon ng Application at Mga Rekomendasyon sa Configuration

Maaaring gamitin ang panlabas na photovoltaic grid-connected junction box ng Shangming sa buong chain ng industriya ng photovoltaic, mula sa mga residential rooftop hanggang sa malalaking ground-mounted power station. Magbibigay kami ng mga rekomendasyon sa configuration batay sa mga karaniwang sitwasyon.

1. Residential Distributed Photovoltaic System

Ang ganitong uri ng paggamit ay napaka-pangkaraniwan, karaniwang naka-install sa mga bubong o dingding ng mga villa o mga self-built na bahay sa mga rural na lugar. Kinokolekta nito ang ilang mga photovoltaic panel mula sa iba't ibang oryentasyon sa bubong at nagbibigay ng pangunahing proteksyon sa kidlat.

Mga Rekomendasyon sa Configuration: Ang kahon ay dapat na may malinis na hitsura at maliit na sukat, 1-4 string input, at nilagyan ng napakasensitibong pagsubaybay sa proteksyon ng sunog.

2. Pang-industriya at Komersyal na Rooftop Power Stations

Sa kasong ito, naka-install ang grid-connected box sa mga patag na bubong ng mga factory workshop, logistics warehouse, o malalaking shopping mall. Para sa medium-sized na power generation capacity, paunang pinagsasama nito ang dose-dosenang mga photovoltaic string bago sila pumasok sa isang string inverter.

Mga Rekomendasyon sa Configuration: Ang kahon ay nangangailangan ng mataas na corrosion resistance, 8-16 string input, at karaniwang may kasamang smart communication module upang mapadali ang maintenance personnel na tingnan ang kasalukuyang ng bawat branch sa monitoring room.

3. Malaking Ground-mounted Power Stations at Solar Deserts

Ang mga pagtitipon na kahon na ipinamahagi sa mga disyerto, bundok, o malalaking bukas na espasyo ay tinatawag na combiner box. Bilang mga pangunahing combiner device, kinokolekta nila ang kasalukuyang mula sa libu-libong solar panel at ipinadala ito sa isang sentralisadong inverter.

Rekomendasyon ng Configuration: IP66, na nakatuon sa 1500V high-voltage system, nilagyan ng mga anti-reverse diode at tumpak na string monitoring function, at nagtatampok ng mga aktibong cooling/breathing valve.

4. Solar + Cross-border Application Scenario

Mga Solar Carport: Magbigay ng kuryente sa mga istasyon ng pagkarga ng de-kuryenteng sasakyan. Naka-install ang junction box sa mga pillar ng carport para protektahan ang mga downstream charging station mula sa mga solar surges.

Agricultural Solar and Fishery Solar Complementary System: Naka-install sa mga bracket sa itaas ng lupang sakahan o fishpond. May mga espesyal na kinakailangan para sa moisture resistance at acid/alkali corrosion resistance; hindi kinakalawang na asero ay inirerekomenda.

Bakit Kami Piliin?

Nagmula ang Shangming sa Yueqing, Wenzhou, China, isang rehiyon na kilala bilang "Electrical Capital of China." Gamit ang mahusay na binuong industriyal na kadena ng kumpol ng industriya ng kuryente ng Yueqing, nakapagtatag kami ng isang mahigpit at mahusay na sistema ng kontrol sa produksyon at kalidad. Ang aming portfolio ng produkto ay sumasaklaw sa higit sa 200 serye at 6000+ na modelo, na umaayon sa pangunahing mga pandaigdigang pamantayan sa kuryente.

Ang pagpili sa aming matalinong kumpletong hanay ng mga kagamitan ay nagsasama ng IoT sensing at remote monitoring function, na nagpapagana ng real-time na pagsubaybay sa mga parameter gaya ng temperatura, halumigmig, at kasalukuyang. Tinitiyak nito ang matatag na operasyon at ligtas na supply ng kuryente.
