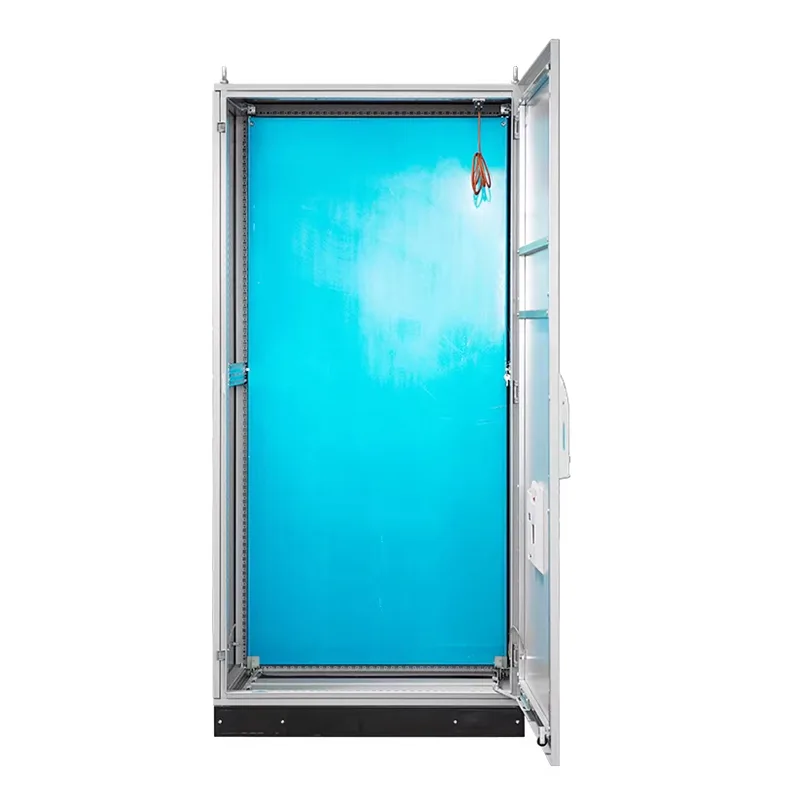

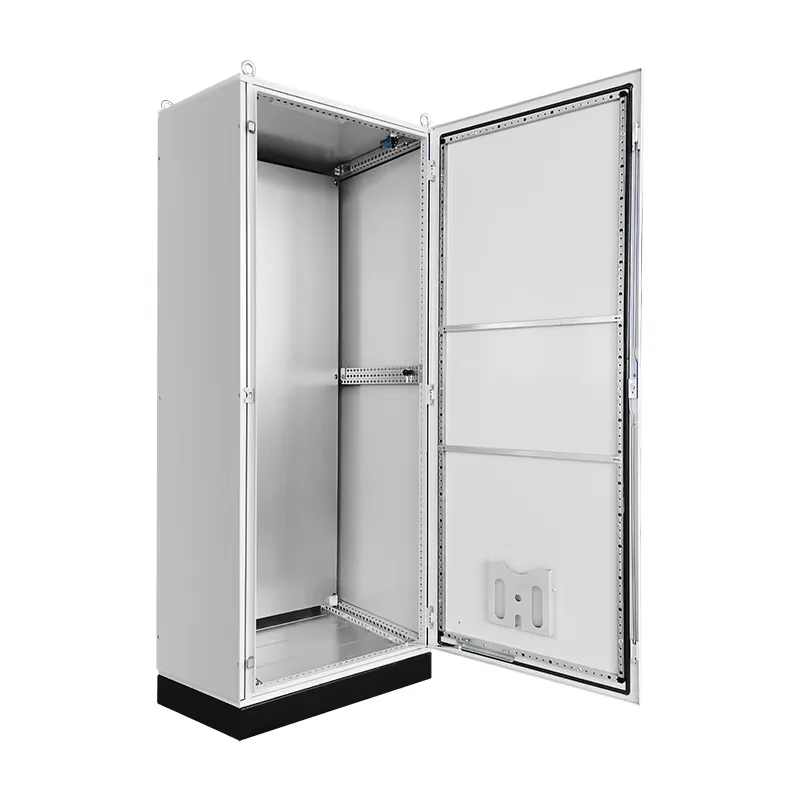

PS Combination Distribution Cabinet

Ang Shangming ay isang tagagawa ng China ng PS Combination Distribution Cabinets, na nag-aalok ng mataas na kalidad, mataas na pagganap ng mga produkto sa mapagkumpitensyang presyo. Nagtatampok ang distribution cabinet na ito ng mataas na panel ng pinto, humigit-kumulang 25mm mula sa lupa, na nagbibigay-daan para sa makinis at flexible na pagbubukas. Ang pangunahing frame ay itinayo mula sa isang solong welded na seksyon ng siyam na tiklop na profile.

Ano ang isang PS Combination Distribution Cabinet?

Ang isang PS Combination Distribution Cabinet ay hindi isang single-function na cabinet, ngunit isang modular na low-voltage distribution cabinet na nagsasama ng power distribution at control, at signal circuits. Maaari itong binubuo ng isa o higit pang mga cabinet na konektado nang magkatulad, na nag-aalok ng maramihang mga function at malawak na mga aplikasyon.

Ang pangunahing istraktura ng cabinet ng pamamahagi ay gumagamit ng mga espesyal na siyam na tiklop na profile, na nagpapahusay ng paayon na kapasidad na nagdadala ng pagkarga at lakas ng torsional. Pinapadali ng mga standard-spaced mounting hole ang flexible positioning ng mga panloob na beam at mga bahagi.

Kung kinakailangan ang parallel cabinet assembly, ang mga end cabinet lang ang nangangailangan ng side panels; ang gitnang seksyon ay maaaring ganap na bukas. Ang takip sa itaas, mga panel ng pinto, panel sa likod, at plato sa ibaba ay pawang mga independiyenteng module, na nagbibigay-daan para sa indibidwal na kapalit kung nasira.

Kung ang iyong proyekto ay nangangailangan ng pagpapalawak, maaari mong piliin ang Shangming's PS modular distribution cabinet. Ang aming modular na disenyo ay makakapagtipid sa iyo ng 40% ng on-site na oras ng pagpupulong.

Mga Pangunahing Tampok

Modular na Disenyo: Pinagsasama ng cabinet ang parehong mataas na boltahe at mababang boltahe na mga de-koryenteng bahagi at mga elemento ng kontrol, na nakakamit ng pinag-isang kapangyarihan at kontrol.

Standardisasyon: Batay sa mga pamantayan ng IEC 61439 / GB 7251, gumagamit ito ng karaniwang modular na istraktura, unibersal na riles, at drawer o fixed partition unit.

Mataas na Pagsasama: Maaari itong isama ang mga pangunahing switch, branch circuit, motor starter, matalinong metro, module ng komunikasyon, surge protector, atbp.

Configuration: Sinusuportahan ang fixed, drawer-type, o hybrid na pag-install, na nagpapasimple sa hinaharap na pagpapanatili at pagpapalawak.

Mga Inirerekomendang Aplikasyon: Mga sitwasyong nangangailangan ng sabay-sabay na pamamahala ng pamamahagi ng kuryente at awtomatikong kontrol, tulad ng automation ng gusali, mga pump room, HVAC system, at mga istasyon ng kontrol sa linya ng produksyon.

Mga Teknikal na Parameter

Mga Detalye ng Pag-order

Standard Power Distribution Cabinet vs. PS Combination Power Distribution Cabinet: Ano ang Mga Pagkakaiba?

Kailan Inirerekumenda na Gumamit ng PS Combination Distribution Cabinets?

1. Mga sistemang nangangailangan ng pamamahagi ng kuryente + awtomatikong kontrol

Sa ganitong mga kaso, ang paggamit ng mga ordinaryong cabinet ng pamamahagi ay mangangailangan ng karagdagang control box, na nagreresulta sa maraming control cable na tumatakbo sa pagitan ng dalawa, na madaling kapitan ng mga pagkakamali at mahirap mapanatili. Kapag tinatalakay ang mga solusyon sa iyo, inirerekomenda din ni Shangming ang mga PS modular cabinet.

Mga karaniwang aplikasyon: Fire pump/domestic water pump room, HVAC system, sewage pump station.

2. Mga kapaligirang limitado sa espasyo

Ang mas maliliit na machine room o equipment room, gaya ng basement pump room, rooftop elevator machine room, at maliliit na substation, ay hindi kayang tumanggap ng maraming independiyenteng cabinet. Ang mga kabinet ng PS ay nagsasama ng kapangyarihan at kontrol, na nakakatipid ng espasyo.

3. Mga pangangailangan para sa matalino o malayuang pagsubaybay

Ang mga kabinet ng PS ay maaaring paunang isama sa mga matalinong metro, mga gateway ng komunikasyon, at mga module ng I/O, na iniiwasan ang pangangailangan para sa mga pagbabago sa ibang pagkakataon.

4. Maliit at katamtamang laki ng mga awtomatikong linya ng produksyon o suporta sa kagamitan

Kasama sa mga linya ng produksyon ang mga packaging machine, mga linya ng conveyor, kagamitan sa paglilinis, atbp. Ang bawat piraso ng kagamitan ay nangangailangan ng independiyenteng pamamahagi ng kuryente at start/stop/emergency stop/interlock control. Ang mga kabinet ng PS ay nagbibigay-daan para sa isang cabinet bawat makina, na tinitiyak ang mataas na standardisasyon at pinapadali ang mass replication.

5. Mga kinakailangan para sa mahusay na konstruksyon at mabilis na paghahatid

Bilang isang propesyonal na tagagawa, nagbibigay si Shangming ng mga pre-integrated at pre-tested na mga produkto sa pabrika. Nangangailangan lamang ng koneksyon ang on-site na pag-install sa pangunahing supply ng kuryente at mga linya ng signal, na binabawasan ang pangangailangan para sa cross-operation sa pagitan ng mga on-site na electrician at automation engineer at pinaikli ang panahon ng konstruksiyon.
