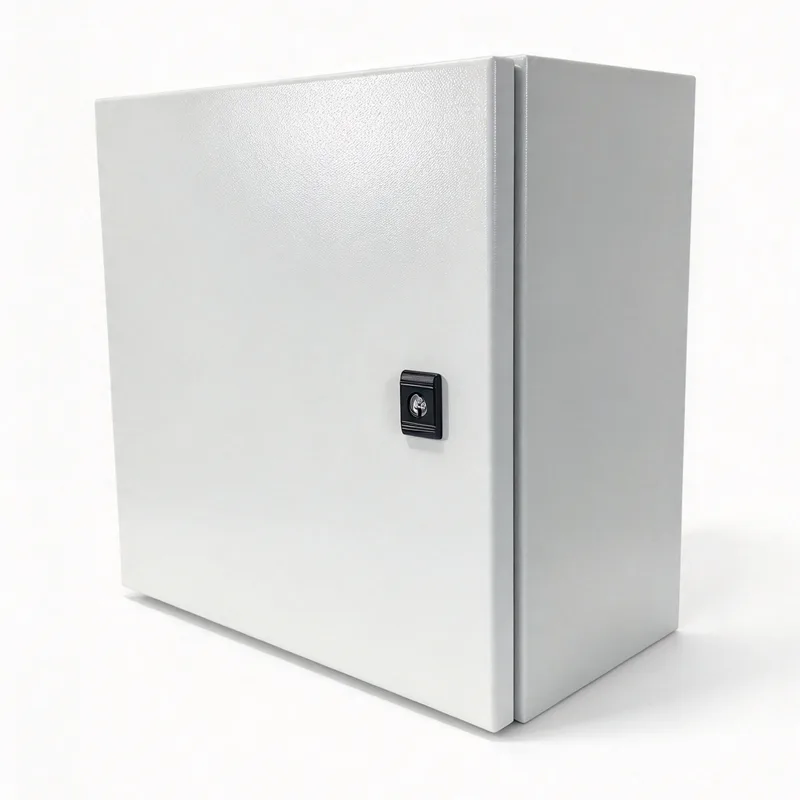

Bakit Mahalaga ang Single Door Wall Mounted Electrical Enclosure sa Modernong Power Distribution

Ang mga makabagong sistema ng pamamahagi ng kuryente ay dapat tumanggap ng mga nagbabagong kargang elektrikal, dumaraming mga kagamitang pangkontrol, at mas mahigpit na mga kinakailangan para sa ligtas na operasyon at pagpapanatili. Ang mga komersyal na gusali, mga pasilidad na pang-industriya, mga proyektong pang-imprastraktura, at mga automated na linya ng produksyon ay nakasalalay lahat sa mga de-koryenteng kagamitan na maaaring i-install, ma-access, at mapanatili sa loob ng malinaw na organisadong mga layout. Habang umuunlad ang mga sistemang ito, ang disenyo ng enclosure ay nananatiling mahalagang bahagi ng pagpaplano ng imprastraktura ng kuryente.

Bagama't ang mga de-koryenteng enclosure ay kadalasang itinuturing na pangalawa sa mga circuit breaker, contactor, terminal block, at control device, ang kanilang istraktura ay direktang nakakaimpluwensya sa pag-aayos ng kagamitan, pag-access ng mga kable, proteksyon sa kapaligiran, at mga pamamaraan sa pagpapanatili. AngSingle Door Wall Mounted Electrical Enclosureay isang enclosure format na ginagamit kung saan ang mga de-koryenteng bahagi ay nangangailangan ng dedikadong pabahay na walang hinihingi sa floor-space ng isang mas malaking cabinet.

Pagbabago ng mga Kinakailangan sa Modernong Power Distribution

Ang pamamahagi ng kuryente ay hindi na limitado sa paghahatid ng kuryente mula sa isang sentro ng supply point patungo sa mga downstream circuit. Maraming mga pag-install ngayon ang nagsasama ng mga lokal na distribution board, mga kontrol ng motor, mga aparato sa pagsubaybay, mga interface ng komunikasyon, at kagamitan sa automation. Sinusuportahan ng mga bahaging ito ang mga function tulad ng pamamahala ng pagkarga, pagsubaybay sa kagamitan, kontrol sa pag-iilaw, at pagpapatakbo ng linya ng produksyon.

Lumilikha ang pag-unlad na ito ng mga praktikal na hamon para sa mga taga-disenyo ng electrical system. Ang kagamitan ay dapat magkasya sa loob ng mga magagamit na lugar ng pag-install habang nag-iiwan ng sapat na silid para sa pagruruta ng cable, pag-aalis ng init, inspeksyon, at pagseserbisyo. Sa mga pasilidad na may maraming electrical control point, ang paglalagay ng bawat enclosure ay maaaring makaimpluwensya sa haba ng cable, pagiging kumplikado ng pag-install, at pag-access sa panahon ng pagpapanatili.

Ang pagpili ng enclosure samakatuwid ay bahagi ng mas malawak na disenyo ng pamamahagi. Ang mga format na naka-mount sa dingding ay maaaring tumanggap ng mga napiling lokal na kontrol at pagsasaayos ng pamamahagi kung saan available ang espasyo sa dingding at ang kagamitan ay hindi nangangailangan ng malaking cabinet na nakatayo sa sahig. Ang kanilang pagiging angkop ay depende sa electrical assembly, mga sukat ng bahagi, kapaligiran sa pag-install, at mga naaangkop na kinakailangan sa kaligtasan.

Wall-Mounted Design at Space Utilization

Ang espasyo sa sahig ay isang mahalagang mapagkukunan sa mga pabrika, komersyal na gusali, utility room, at mga lugar ng kagamitan. Ang malalaking distribution cabinet ay nananatiling kailangan para sa maraming aplikasyon, lalo na kung saan ang mataas na circuit density o malaking kagamitang elektrikal ay nangangailangan ng mas malaking panloob na volume. Gayunpaman, ang mas maliliit na control assemblies ay maaaring i-install nang mas malapit sa kagamitan na kanilang pinaglilingkuran.

Ang isang enclosure na naka-mount sa dingding ay maaaring panatilihin ang mga piling de-koryenteng bahagi sa sahig at magtatag ng isang tinukoy na punto ng pag-install. Sa isang pasilidad ng produksyon, ang pagsasaayos na ito ay maaaring angkop para sa mga lokal na kontrol ng makina o pantulong na kagamitan sa pamamahagi. Sa isang komersyal na gusali, maaari itong tumanggap ng ilang partikular na kontrol sa pag-iilaw, mga circuit ng serbisyo, o mga bahagi ng automation ng gusali.

Ang pagtitipid ng espasyo lamang ay hindi tumutukoy sa pinakamahusay na kaayusan sa pag-mount. Ang lakas ng pader, mounting hardware, bigat ng kagamitan, mga lokasyon ng cable-entry, door-opening clearance, at access para sa mga kwalipikadong tauhan ay lahat ay nakakaapekto sa pagpaplano ng pag-install. Ang enclosure ay dapat ding nakaposisyon upang hindi ito makaharang sa mga walkway, mga rutang pang-emergency, o iba pang serbisyo sa gusali.

Sinusuportahan ng Enclosure Structure ang Electrical Organization

Ang isang mahusay na binalak na electrical installation ay nangangailangan ng higit sa sapat na espasyo upang magkasya ang mga bahagi nito. Ang mga circuit breaker, terminal block, relay, power supply, at control device ay nangangailangan ng organisadong panloob na layout na sumusuporta sa ligtas na mga kable at mahusay na inspeksyon. Ang hindi magandang paglalagay ng bahagi ay maaaring maging mahirap na masubaybayan ang mga koneksyon at mapataas ang oras na kinakailangan para sa pag-troubleshoot.

Ang isang solong-pinto na pagsasaayos ay nagbibigay ng isang pangunahing pagbubukas ng access sa loob ng enclosure. Ang pagsasaayos na ito ay maaaring gawing simple ang pag-access sa mga panloob na bahagi sa mga compact installation, lalo na kung saan ang layout ng kagamitan ay medyo diretso. Ang posisyon ng bisagra, pag-indayog ng pinto, pagsasaayos ng pag-lock, mga sukat ng mounting-plate, at magagamit na panloob na lalim ay lahat ay nakakaimpluwensya kung gaano kabisa ang magagamit na espasyo.

AngSingle Door Wall Mounted Electrical Enclosureay maaaring magsilbi bilang isang pisikal na pabahay para sa mga piling electrical assemblies, ngunit ang panloob na kapasidad nito ay dapat na tumutugma sa kagamitan na ini-install. Kailangang isaalang-alang ng mga designer ang cable bend radius, mga wiring duct, terminal access, conductor segregation, grounding connections, at espasyo para sa pagpapanatili sa hinaharap. Ang isang compact na panlabas ay hindi dapat magresulta sa isang masikip na interior.

Ang Kaligtasan ng Elektrisidad ay Nakadepende sa Kumpletong Pag-install

Ang kaligtasan ng elektrikal ay natutukoy sa pamamagitan ng koordinasyon ng mga bahagi, mga kagamitang proteksiyon, pagtatayo ng enclosure, mga paraan ng pag-install, at mga pamamaraan ng pagpapatakbo. Ang isang enclosure ay tumutulong sa paghiwalayin ang mga de-koryenteng kagamitan mula sa nakapalibot na kapaligiran at maaaring mabawasan ang pagkakalantad sa hindi sinasadyang pakikipag-ugnay kapag maayos na idinisenyo at na-install. Gayunpaman, ang enclosure mismo ay hindi nagbibigay ng kumpletong proteksyon laban sa bawat elektrikal o panganib sa kapaligiran.

Ang proteksyon laban sa pagpasok ng alikabok at tubig ay partikular na nauugnay kung saan gumagana ang mga de-koryenteng kagamitan sa mga workshop, mga silid ng planta, mga koridor ng serbisyo, o mga panlabas na lokasyon. Ang kinakailangang rating ng proteksyon sa pagpasok ay depende sa mga kondisyon ng pag-install at sa antas ng pagkakalantad. Ang mga seal ng pinto, mga glandula ng cable, mga butas sa pagpasok, mga fastener, at pagkakagawa ng pagpupulong ay maaaring makaapekto sa proteksyong natamo ng natapos na pag-install.

Ang mga pagsasaayos ng saligan at pagbubuklod ay dapat ding angkop para sa pagtatayo ng enclosure at naaangkop na mga kinakailangan sa kuryente. Ang mga metal enclosure ay maaaring mangailangan ng proteksiyon na pagbubuklod upang mapanatili ang electrical continuity, habang ang iba pang construction materials ay may iba't ibang mga pagsasaalang-alang sa disenyo. Ang overcurrent na proteksyon, pagsukat ng conductor, insulation, working clearance, at ligtas na paghihiwalay ay nananatiling mahahalagang bahagi ng pangkalahatang sistema.

Thermal Management sa Compact Distribution Assemblies

Habang nagiging mas compact ang mga electrical system, ang pamamahala ng init ay nagiging isang mahalagang pagsasaalang-alang sa disenyo. Ang mga circuit protection device, switching component, transformer, power supply, at iba pang kagamitan ay maaaring makabuo ng init sa panahon ng operasyon. Kapag gumagana ang ilang device sa loob ng pinaghihigpitang volume ng enclosure, ang naipong init ay maaaring magpataas ng panloob na temperatura.

Ang sobrang temperatura ay maaaring makaapekto sa pagganap ng bahagi, buhay ng pagpapatakbo, at katatagan ng sensitibong elektronikong kagamitan. Samakatuwid, ang thermal planning ay dapat isaalang-alang ang inaasahang pagkarga ng kuryente, pagkalugi ng bahagi, temperatura ng kapaligiran, mga sukat ng enclosure, posisyon ng pag-mount, at magagamit na mga daanan ng init-dissipation.

Makakatulong ang mga ventilation opening na pamahalaan ang init sa mga angkop na kapaligiran, ngunit maaari rin itong makaapekto sa proteksyon laban sa alikabok at kahalumigmigan. Kung saan dapat panatilihin ang pangangalaga sa kapaligiran, maaaring kailanganin ang mga alternatibong pamamaraan sa pamamahala ng thermal. Ang naaangkop na disenyo ay nakasalalay sa mga naka-install na bahagi at mga kondisyon ng pagpapatakbo sa halip na sa format ng enclosure lamang.

Access sa Pagpapanatili at Pangmatagalang Kahusayan sa Operasyon

Ang mga kinakailangan sa pagpapanatili ay kadalasang nakakaimpluwensya sa pagpili ng enclosure gaya ng paunang gastos sa pag-install o footprint. Kailangang tukuyin ng mga electrical technician ang mga circuit, suriin ang mga koneksyon, palitan ang mga bahagi, at imbestigahan ang mga fault nang walang hindi kinakailangang sagabal. Maaaring suportahan ng isang naa-access na layout ng enclosure ang mga gawaing ito at mabawasan ang oras na ginugol sa paghahanap ng mga indibidwal na device.

Ang mga malinaw na label, na-update na mga iskedyul ng circuit, mga wiring diagram, at pare-parehong pagkakakilanlan ng terminal ay mahalaga sa mga pag-install ng bawat laki. Ang mga kasanayang ito ay nagiging partikular na mahalaga sa mga pasilidad kung saan ang mga electrical system ay pinapanatili ng iba't ibang team o binago sa loob ng ilang taon. Ang organisadong panloob na mga wiring ay tumutulong din sa mga technician na maunawaan ang ugnayan sa pagitan ng mga papasok na supply, protective device, control circuit, at konektadong kagamitan.

AngSingle Door Wall Mounted Electrical Enclosuremaaaring suportahan ang nakagawiang pag-access kung saan ang posisyon at panloob na kaayusan nito ay nagpapahintulot sa pinto na bumukas nang buo at ang naka-install na kagamitan ay ligtas na maabot. Ang pagpaplano ng pagpapanatili ay dapat magsama ng sapat na clearance sa pagtatrabaho, angkop na mga pamamaraan ng paghihiwalay, at isang layout na nagpapahintulot sa inspeksyon nang hindi nakakagambala sa hindi nauugnay na mga kable.

Mga Pamantayan at Pagpapatunay sa Pamamahagi ng Mababang Boltahe

Ang mga low-voltage distribution assemblies ay napapailalim sa teknikal at pangkaligtasang mga kinakailangan na nag-iiba ayon sa kanilang nilalayon na paggamit, pagsasaayos, at lokasyon ng pag-install. Ang serye ng IEC 61439 ay tumutugon sa mga low-voltage switchgear at controlgear assemblies, kabilang ang mga kinakailangan na nauugnay sa konstruksiyon, teknikal na katangian, at pag-verify. Ang IEC 61439-1 ay nagbibigay ng mga pangkalahatang tuntunin, habang ang ibang mga bahagi ay tumutugon sa mga partikular na uri ng pagpupulong at mga aplikasyon.

Ang isang walang laman na enclosure at isang nakumpletong electrical assembly ay hindi katumbas mula sa isang pananaw sa pagsunod. Ang pagsang-ayon ay nakasalalay sa nauugnay na kategorya ng produkto, ang mga bahaging naka-install, ang disenyo ng pagpupulong, at ang mga naaangkop na pamamaraan sa pag-verify. Ang isang pabahay ay hindi dapat ipagpalagay na magtatag ng pagsunod para sa kumpletong sistema ng pamamahagi dahil lamang ito ay tumatanggap ng mga kagamitang elektrikal.

Ang dokumentasyon ng disenyo, mga rating ng bahagi, mga pagsasaalang-alang sa pagtaas ng temperatura, mga hakbang sa proteksyon, at mga tagubilin sa pag-install ay lahat ay nakakatulong sa isang maayos na inhinyero na pagpupulong. Ang mga lokal na electrical code at mga detalye ng proyekto ay maaaring magpasok ng mga karagdagang kinakailangan, partikular sa mga pasilidad na pang-industriya, pampublikong gusali, at espesyal na imprastraktura.

Ang Patuloy na Tungkulin ng Mga Enclosure na Naka-wall

Pinagsasama ng modernong pamamahagi ng kuryente ang sentralisadong kagamitan sa suplay na may mas maliliit na asembliya na nakaposisyon malapit sa mga load at system na kanilang pinaglilingkuran. Ang pagsasaayos na ito ay maaaring mapabuti ang organisasyon ng mga lokal na kontrol at sumusuporta sa mga circuit, sa kondisyon na ang bawat pag-install ay idinisenyo sa paligid ng mga pangangailangang elektrikal nito at operating environment.

AngSingle Door Wall Mounted Electrical Enclosurenananatiling may kaugnayan kung saan ang isang compact, accessible na pabahay ay angkop para sa nilalayong kagamitan. Praktikal ang tungkulin nito sa halip na teknolohikal: nagbibigay ito ng pisikal na istraktura para sa pag-aayos at pagprotekta sa mga piling electrical component sa loob ng mas malaking arkitektura ng pamamahagi.

Habang patuloy na umuunlad ang imprastraktura ng kuryente, mananatiling konektado ang pagpili ng enclosure sa ilang pangunahing priyoridad sa engineering: mahusay na paggamit ng espasyo, ligtas na pag-access, angkop na proteksyon sa kapaligiran, thermal performance, malinaw na organisasyon ng mga kable, at pagpapanatili. Nakakatulong ang mga salik na ito na matukoy kung ang isang format ng enclosure ay umaangkop sa isang partikular na pag-install at kung gaano kabisa ang nakumpletong sistema ng kuryente sa buong buhay ng serbisyo nito.
