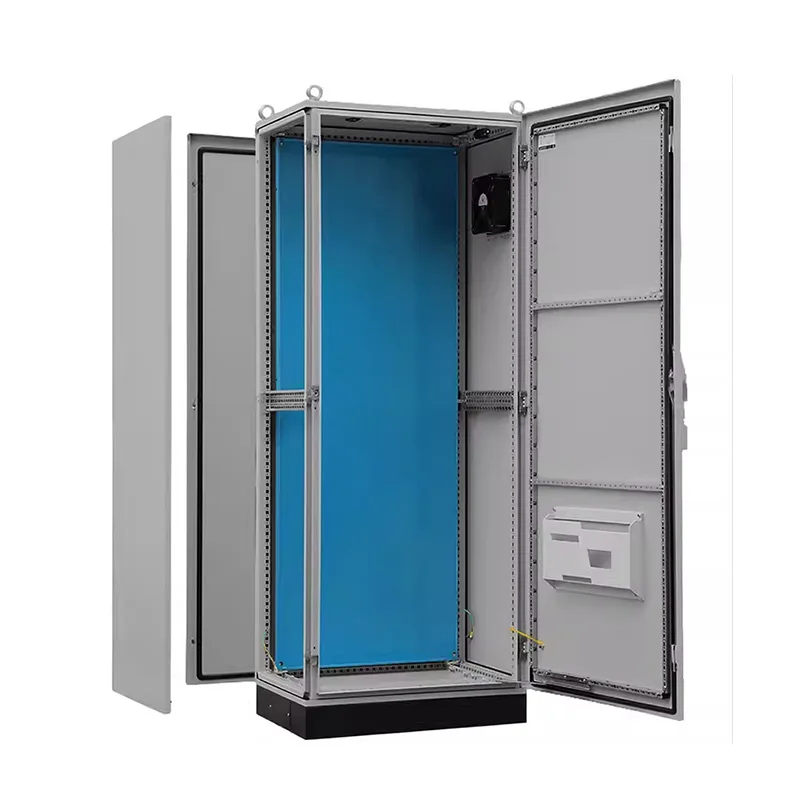

PS Nine-Fold Profile Power Distribution Cabinet

Ang PS Nine-Fold Profile Power Distribution Cabinet ay nababakas at madaling kumonekta. Kung ang iyong proyekto ay nangangailangan ng masalimuot at malaking multi-cabinet system, maaari kang makipag-ugnayan kay Shangming at hayaan kaming maging iyong direktang supplier ng pagbebenta. Sinusuportahan namin ang hindi karaniwang pagpapasadya.

Mga Teknikal na Parameter

Mga Detalye ng Pag-order

Mga Bentahe ng Produkto

Ipinagmamalaki ng PS Nine-Fold Profile Power Distribution Cabinet ang mataas na lakas at mataas na pagiging maaasahan, at ang pagpapalawak ay hindi nangangailangan ng pagbabago ng cabinet. Nag-aalok ito ng buhay ng serbisyo na higit sa 15 taon. Bilang karagdagan, ang mga produkto ng Shangming ay nag-aalok ng iba pang mga pakinabang, na ginagawa itong isang angkop na pagpipilian.

I. Structural Advantages

Ang PS cabinet column ay sumasailalim sa siyam na precision CNC bends, na bumubuo ng isang multi-reinforced closed section. Pinapataas nito ang baluktot at torsional stiffness ng higit sa 40% kumpara sa isang five-fold na disenyo ng bend, na nagbibigay-daan dito upang suportahan ang mga heavy-duty na frame circuit breaker, dry-type na mga transformer, at high-power frequency converter.

Ginagawa ng feature na ito na angkop ang aming mga produkto para sa mga kapaligirang may mataas na vibration gaya ng paggawa ng barko, pagmimina, at transportasyon ng riles, na inaalis ang panganib ng pag-crack ng weld fatigue.

May 3-4 na mounting surface (harap, likuran, at panloob na gilid), lahat ay na-pre-drill na may 25mm international standard na butas, sinusuportahan nito ang DIN rails, PLC backplane, at power modules sa anumang taas at sa anumang surface, na nagbibigay-daan para sa flexible na layout at three-dimensional, modular na paglalagay ng kable.

II. Mga Kalamangan sa Pag-andar

Sa buod, ang PS distribution cabinet ay nagsasama ng power, control, at monitoring function, na pinagsasama ang mga pangunahing papasok na linya at branch power distribution, motor control circuit, at intelligent unit, na inaalis ang pangangailangan para sa isang hiwalay na control box.

Para sa hinaharap na intelligent expansion na mga kakayahan, nagreserba kami ng sapat na mga interface at mga posisyon sa pag-install, na sumusuporta sa malayuang pagsubaybay at nagbibigay-daan para sa hinaharap na pagpapalawak at parallel kung kinakailangan.

Ang disenyo ng metal partition panel ay epektibong pinipigilan ang epekto ng mga pinagmumulan ng interference gaya ng mga frequency converter sa mga control signal.

III. Mga Kalamangan sa Kahusayan

Bilang isang propesyonal na tagagawa ng China, nag-aalok ang Shangming ng mabilis na pag-customize at flexible na tugon. Sinusuportahan namin ang mga order simula sa isang unit; ang mga hindi karaniwang sukat, materyales, at antas ng proteksyon ay maaaring i-configure kung kinakailangan. Sa panahon ng detalye ng solusyon at proseso ng produksyon, magbibigay kami ng mga sample para sa iyong kumpirmasyon upang maiwasan ang muling paggawa sa site

Ang 25mm standardized interface ay katugma sa mga pangunahing tatak tulad ng Schneider Electric at ABB; Ang mga butas sa pagpasok at paglabas ng cable ay tugma sa mga internasyonal na pamantayang glandula, na tinitiyak ang mahusay na pag-install at pagkakatulad.

Sa aktwal na pag-install, ginagamit ng PS cabinet ang lahat ng bolted na koneksyon, na inaalis ang pangangailangan para sa hinang. Mabilis ang on-site na pagpupulong, maraming cabinet ang maaaring magkadugtong nang walang putol, at maginhawa ang koneksyon sa busbar, na nagpapaikli sa panahon ng pagtatayo ng 30%.

Paano I-customize ang isang Distribution Cabinet para sa Iyong mga Pangangailangan?

Ang Shangming ay may sariling pabrika at maaaring magbigay ng PS 90% folding distribution cabinet sa iba't ibang laki. Sinusuportahan din namin ang hindi karaniwang pagpapasadya. Bibigyan ka namin ng komprehensibong pagsusuri bago ang pagbebenta at pagtutukoy ng solusyon. Maaari mo ring isaalang-alang kung ang iyong solusyon ay angkop para sa iyong proyekto batay sa mga sumusunod na mungkahi:

Hakbang 1: Tukuyin ang Mga Pangunahing Kinakailangan

Mga Sitwasyon ng Application: Para sa kontrol ng water pump? Photovoltaic power combiner? Linya ng produksyon? Data center? Outdoor pumping station?

Mga Parameter ng Elektrisidad: Ano ang boltahe ng system (220V/380V/480V)? Pangunahing papasok na kasalukuyang? Bilang ng mga circuit? May kasama bang motor load?

Mga Pag-andar ng Kontrol: Kinakailangan ba ang awtomatikong pagsisimula/paghinto, malayuang pagsubaybay, linkage ng BA, o kontrol ng PLC?

Kapaligiran sa Pag-install: Indoor/Outdoor? Saklaw ng temperatura/halumigmig? Mayroon bang kaagnasan, alikabok, o panginginig ng boses?

Mga Kinakailangan sa Proteksyon: Anong antas ng proteksyon ang kinakailangan? Kinakailangan ba ang materyal na hindi kinakalawang na asero?

Mga Pamantayan sa Sertipikasyon: Aling mga pamantayan ang dapat matugunan?

Pakitandaan: Ang pagbibigay ng mga kasalukuyang guhit, larawan, o katulad na pag-aaral ng kaso ng proyekto ay magpapahusay sa ating kahusayan sa komunikasyon.

Hakbang 2: Pagpili ng Tamang Platform ng Gabinete

Ang iba't ibang pangunahing uri ng cabinet ay tumutugon sa iba't ibang pangangailangan. Kung kailangan mo ng pinagsamang kapangyarihan at kontrol, inirerekomenda namin ang PS 90% folding distribution cabinet.

Iba pang pangunahing pangangailangan? Makipag-ugnayan sa amin ngayon!

Hakbang 3: Pagkumpirma ng Solusyon

Nagbibigay ang Shangming ng libreng teknikal na suporta, kabilang ang disenyo ng electrical scheme, inirerekomendang makatwirang circuit division, 3D structure confirmation, sample confirmation, at aktwal na intelligent function integration para sa hinaharap na paggamit at pagpapalawak.

Pagkatapos ng sample confirmation, aayusin namin ang mass production. Sa 5+ automated production lines, ang aming buwanang kapasidad ay umaabot sa 3000+ units. Maaaring maihatid ang mga customized na produkto sa loob ng 20-30 araw, at sasagutin ang mga agarang order sa loob ng 72 oras.

FAQ

Q: Ano ang nine-fold profile? Paano ito mas mahusay kaysa sa isang regular na profile?

A: Ang isang siyam na tiklop na profile ay ginawa sa pamamagitan ng tumpak na pagbaluktot ng isang steel plate ng siyam na beses sa frame ng cabinet.

Kung ikukumpara sa four-fold o five-fold na mga profile, ang nine-fold na istraktura ay nagbibigay ng makabuluhang mas malakas na baluktot at torsional resistance, na may isang cabinet na may kakayahang makayanan ang static na load na 800kg-1000kg. Ang profile ay natatakpan ng mga mounting hole na may pagitan na 25mm, na nagbibigay-daan para sa pag-install ng iba't ibang mga accessories nang walang on-site na pagbabarena.

Q: Maaari bang pagsamahin ang mga kabinet ng PS nang walang katiyakan? Paano ginagarantiyahan ang sealing?

A: Oo. Ang mga kabinet ng PS ay maaaring pagsamahin nang pahalang sa pamamagitan ng pag-alis ng mga panel sa gilid at paggamit ng mga dalubhasang pinagsama-samang konektor.

Upang matiyak ang rating ng proteksyon, ang isang nakalaang pinagsamang sealing strip ay dapat gamitin sa mga frame joint kapag pinagsama ang mga cabinet upang matiyak na ang rating ng proteksyon ay nananatili sa IP55 pagkatapos pagsamahin.

T: Bakit IP55 ang rating ng proteksyon ng iyong PS cabinet sa halip na IP66?

A: Dahil ang PS cabinet ay may modular assembly structure, parehong naaalis ang side at top panels, na nagreresulta sa mas maraming tahi.

Ang IP55 ay sapat upang mapaglabanan ang alikabok at pag-spray ng tubig mula sa anumang direksyon, sapat para sa 95% ng mga pang-industriyang kapaligiran.

Kung ang iyong kapaligiran ay nangangailangan ng madalas na high-pressure na paghuhugas ng tubig, ibig sabihin, nangangailangan ng rating ng proteksyon ng IP66, inirerekomenda namin ang pagpili ng integrally welded ES five-fold cabinet.
