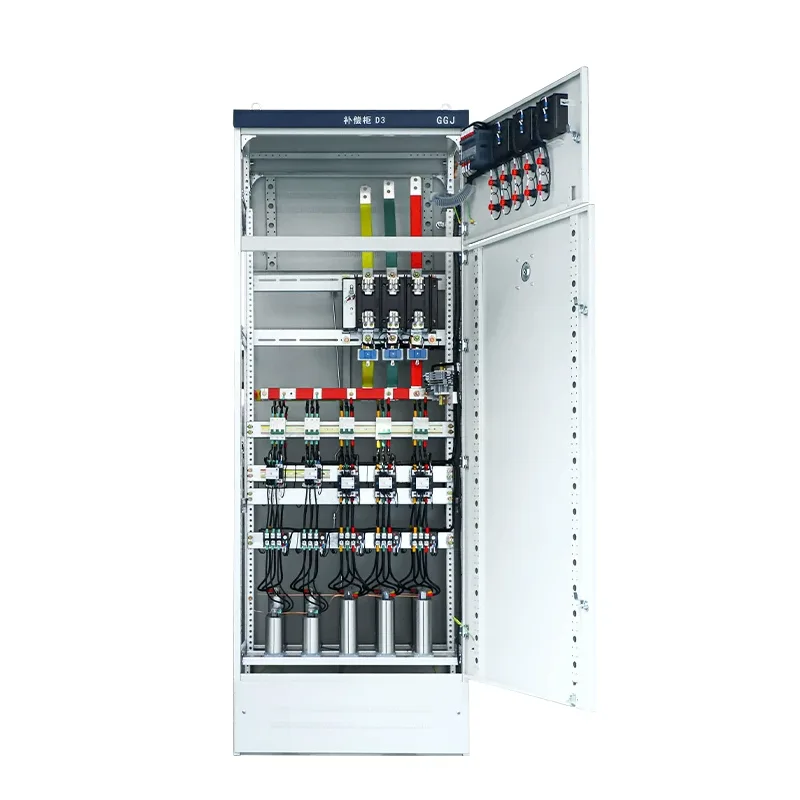

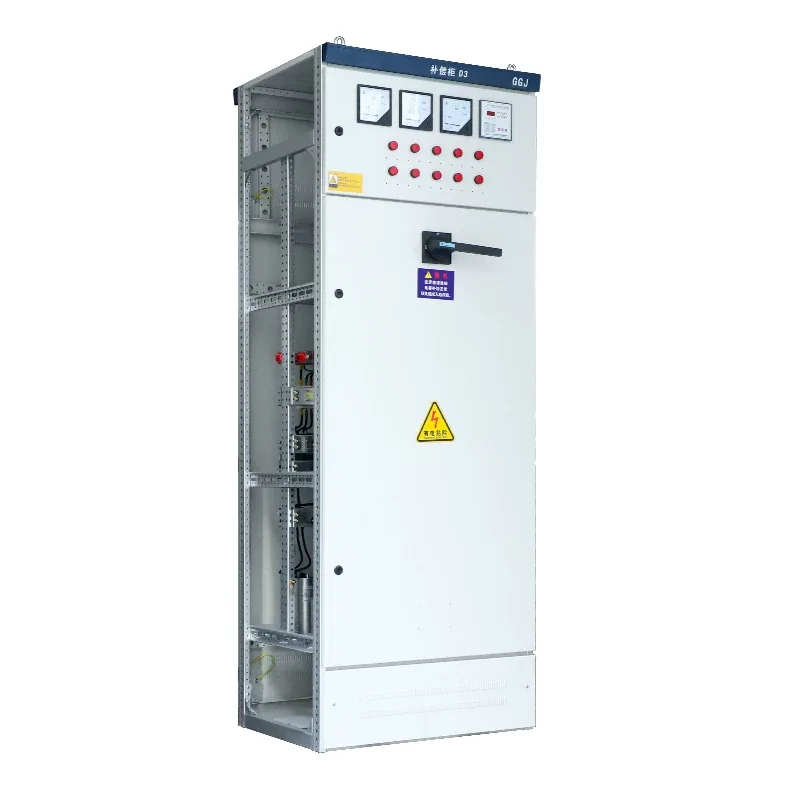

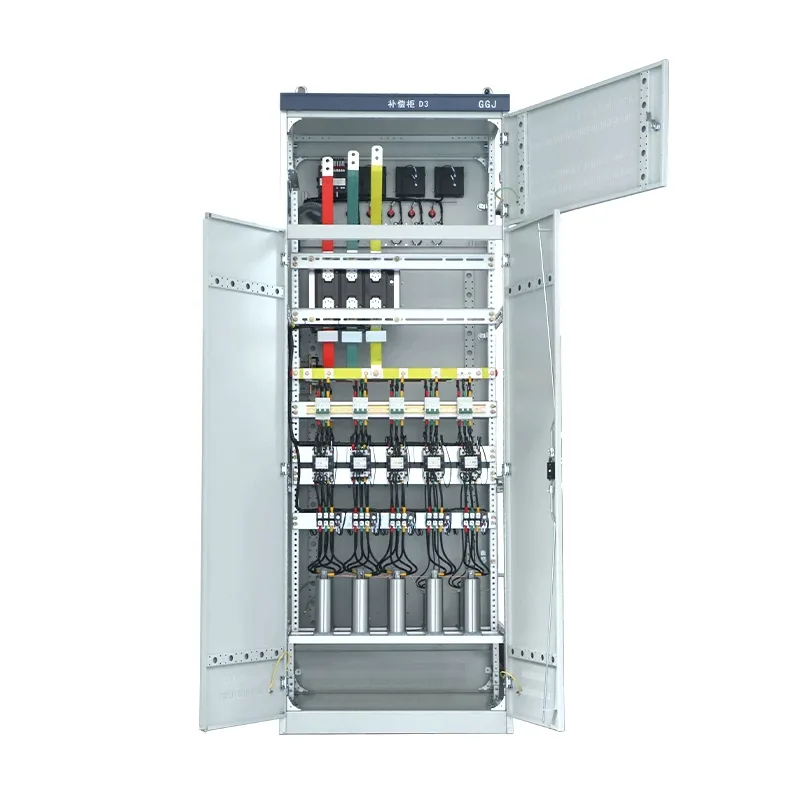

GGJ Low Voltage Reactive Power Compensation Cabinet

Ang GGJ Low Voltage Reactive Power Compensation Cabinet ay isa sa mga karaniwang modelo na maaaring ibigay ni Shangming. Bilang pabrika, direktang inaalok namin sa iyo ang produkto sa isang mapagkumpitensyang presyo. Ang produktong ito ay maaaring mapabuti ang power factor, makatipid ng enerhiya at mabawasan ang pagkonsumo, at mapabuti ang kalidad ng operasyon ng power grid.

Pangunahing Prinsipyo sa Paggawa

Ang pangunahing gawain ng GGJ low-voltage reactive power compensation cabinet ay ang gamitin ang nangungunang kasalukuyang nabuo ng mga capacitor upang i-offset ang lagging current na nabuo ng mga inductive load, na may partikular na lohika at mga hakbang.

1. Real-time na Pagsubaybay: Ang intelligent na controller ay nagsa-sample ng boltahe, kasalukuyang, at power factor ng system (cosφ);

2. Paghuhusga sa Demand: Kapag ang cosφ < itinakda ang halaga (karaniwang 0.92–0.95), ang kabayaran ay sinisimulan;

3. Awtomatikong Paglipat: Ang mga capacitor bank ay nakabukas ayon sa mga nakatakdang diskarte (cyclic/encoded/fuzzy control);

4. Zero-Crossing Switching (Opsyonal): Thyristor switch (TSCs) ay ginagamit upang makamit ang zero inrush current switching, pagpapahaba ng buhay ng kapasitor.

Bakit Kailangan ang GGJ Compensation Cabinets?

Karamihan sa mga pang-industriya na load, tulad ng mga motor, transformer, at welding machine, ay mga inductive load. Ang mga device na ito ay gumagamit ng hindi lamang aktibong kapangyarihan kundi pati na rin ng malaking halaga ng reaktibong kapangyarihan upang maitatag ang magnetic field.

Kung walang kabayaran, bababa ang power factor (mababa sa 0.9), na humahantong sa malalaking pagbabago sa boltahe sa grid ng kuryente, nasayang na kapasidad ng transpormer, at kahit na mga multa mula sa kumpanya ng kuryente.

Pagkatapos mag-install ng GGJ low-voltage reactive power compensation cabinet, sa pamamagitan ng pagkonekta ng mga capacitor, ang reactive current na kinakailangan ng inductive load ay nabuo, kaya pinapabuti ang power factor ng pangunahing linya (karaniwang nakatakda sa pagitan ng 0.92 at 0.98).

Mga Pangunahing Bahagi

Ang GGJ Low Voltage Reactive Power Compensation Cabinet ng Shangming ay hindi isang simpleng switchgear. Pinagsasama nito ang mga sumusunod na bahagi nang may katumpakan, tinitiyak ang maaasahang kalidad at matatag na pagganap sa pamamagitan ng aming mga mahigpit na proseso at mga pamamaraan sa pagsubok.

● Automatic Reactive Power Controller: Responsable para sa real-time na pagsubaybay sa power factor ng power grid. Kapag bumaba ito sa itinakdang halaga, awtomatiko itong naglalabas ng utos para ikonekta ang mga capacitor.

● Low-voltage Self-Healing Capacitor: Ang pangunahing bahagi ng pag-iimbak ng enerhiya, na nagbibigay ng advanced na reactive current.

● Mga Switching Switch: May kasamang dedikadong capacitor contactor at composite switch. Ang una ay isang mekanikal na switch na may mga inrush current suppression device, habang ang huli ay nakakamit ng zero-crossing switching, nag-aalis ng mga spark at inrush na kasalukuyang, na angkop para sa madalas na paglipat ng mga application.

● Series Reactor: Ginagamit upang sugpuin ang mga harmonic at limitahan ang inrush na kasalukuyang sa panahon ng pagpapalit ng kapasitor, na nagpoprotekta sa mga capacitor mula sa pagka-burnout.

● Fuse: Nagbibigay ng short-circuit na proteksyon.

Mga Pangunahing Kalamangan

1. Pagtitipid sa Enerhiya at Pagbawas ng Gastos: Pinapabuti ng GGJ low-voltage reactive power compensation cabinet ang power factor, iniiwasan ang mga parusa mula sa power adjustment fee ng power bureau. Ito ay isang karaniwang isyu na nakakaharap namin kapag nagtatrabaho sa mga domestic Chinese na kliyente at isang disenyo na nakakatugon sa kanilang mga pangangailangan. Binabawasan nito ang kasalukuyang linya at pagkawala ng tanso (I²R), na nakakatipid ng 5%–15% sa mga singil sa kuryente.

2. Pinahusay na Kalidad ng Power: Pinapatatag ng cabinet ng kompensasyon ang boltahe ng bus, pinipigilan ang pagbaba ng boltahe na dulot ng pagsisimula at pagsara ng motor, pagpapalaya sa kapasidad ng transpormer, at pagkaantala sa pamumuhunan sa pagpapalawak ng kapasidad.

3. Automated Operation: Gumagamit kami ng advanced na disenyo, na tinitiyak ang matatag na pagganap. Ang kagamitan ay maaaring awtomatikong i-on at i-off 24/7 nang walang manu-manong interbensyon. Maaari itong mag-self-diagnose ng mga karaniwang pagkakamali tulad ng pagkabigo ng capacitor at mga alarma sa sobrang temperatura. Available ang teknikal na suporta mula sa Shangming anumang oras.

4. Mataas na Kaligtasan: Ang mga capacitor ay gumagamit ng dry-type na self-healing na teknolohiya, awtomatikong naghihiwalay ng mga fault at pinipigilan ang mga pagsabog. Pinipigilan ng reactor ang resonance, pinipigilan ang kabayaran na maging sakuna.

Paghahambing ng GGJ sa Iba pang Paraan ng Kompensasyon

Ang GGJ ay ang hari ng cost-effectiveness, na nagbibigay ng pinakamatipid na reactive power compensation sa harmonic-controlled steady-state system.

Mga Karaniwang Fault at Mga Mungkahi sa Pag-troubleshoot
