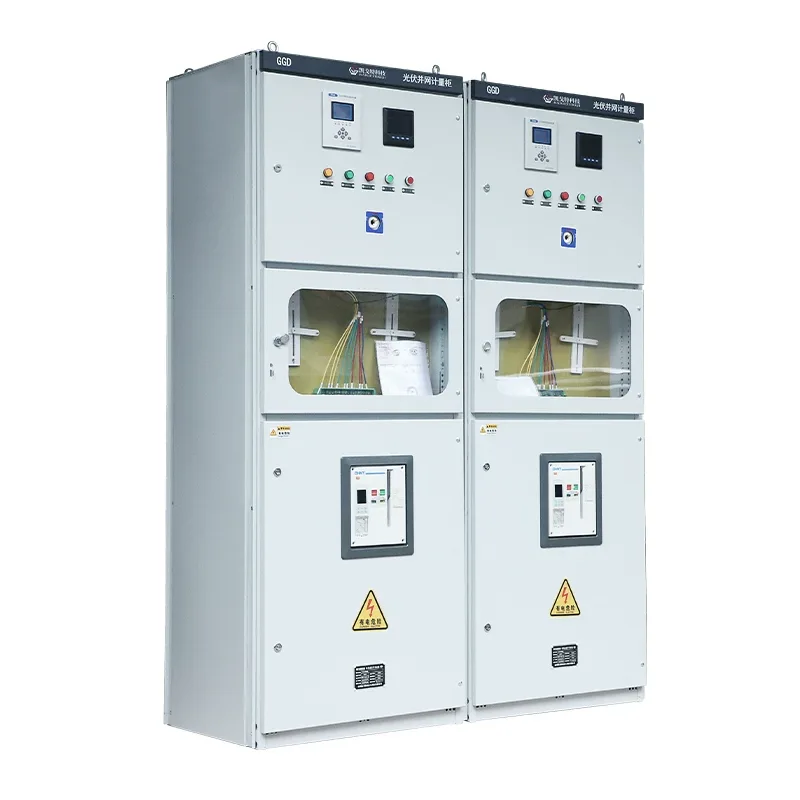

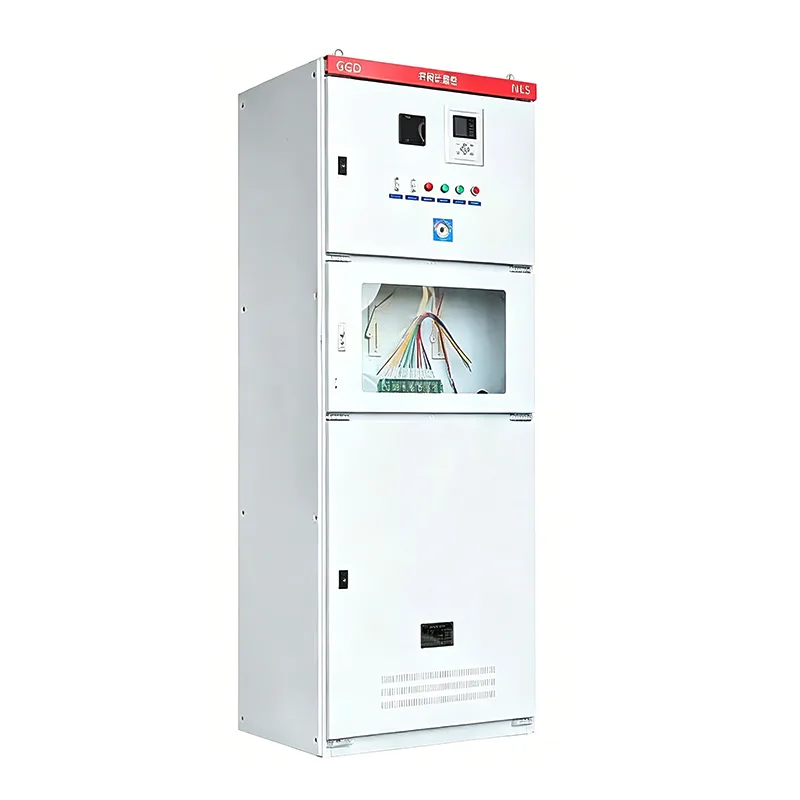

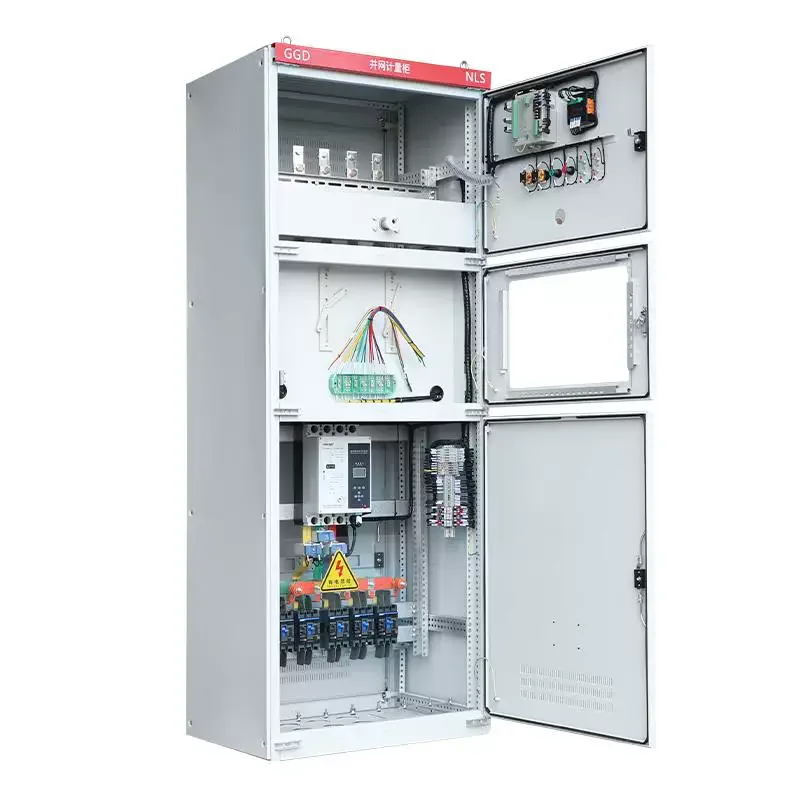

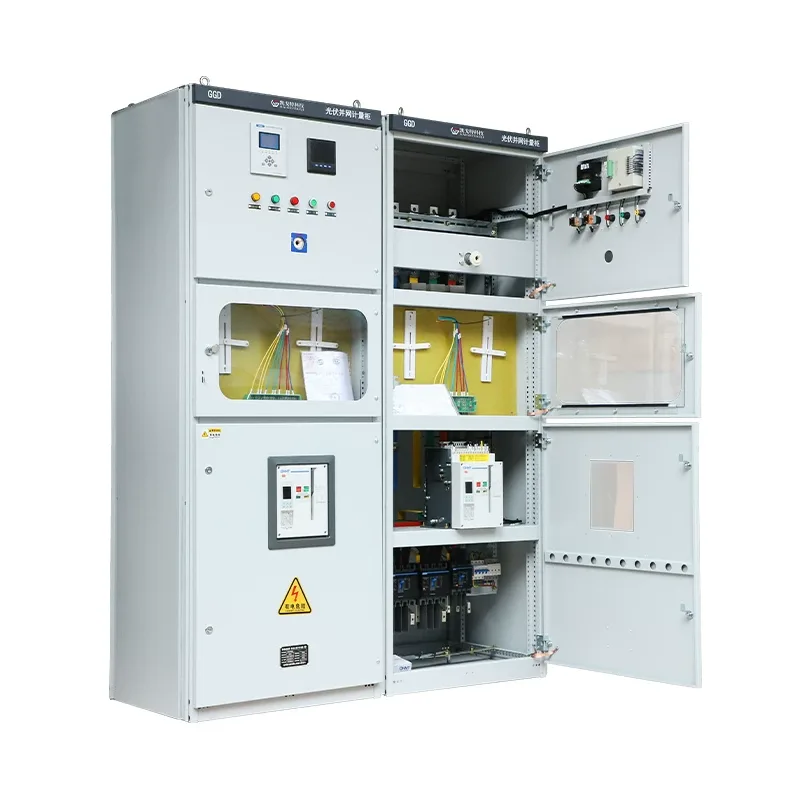

Photovoltaic Grid-Connected Cabinet

Ang mga cabinet na nakakonekta sa photovoltaic grid ay may mahalagang papel sa proteksyon, pagsukat, paghihiwalay, anti-islanding, at pagpapalitan ng data. Ang mga ito ay dinisenyo at ginawa ng propesyonal na tagagawa na si Shangming. Nag-aalok kami ng warranty at magbibigay ng kumpletong dokumentasyon at sertipikasyon sa iyong order.

Ano ang mga Function ng isang Photovoltaic Grid-Connected Cabinet?

Power Collection: Kinokolekta ng PV grid-connected cabinet ang AC power output mula sa isa o higit pang string inverters.

Safety Isolation: Kapag ang grid ay nasa ilalim ng maintenance o ang PV system ay hindi gumagana, pisikal nitong dinidiskonekta ang power supply sa pamamagitan ng mga circuit breaker o disconnect switch, na tinitiyak ang kaligtasan ng mga tauhan at kagamitan.

Mga Function ng Proteksyon: Ang cabinet na konektado sa PV grid ay may proteksyon laban sa overcurrent, overvoltage, undervoltage, at frequency anomalya. Pinakamahalaga, nagtatampok ito ng proteksyon laban sa pag-isla, awtomatikong dinidiskonekta ang punto ng koneksyon ng grid kapag nabigo ang pangunahing grid na pigilan ang reverse power transmission at potensyal na electric shock sa mga tauhan ng pagpapanatili.

Pagmetro at Pagsubaybay: Ang kagamitan ay may built-in na metro ng kuryente, karaniwang isang bidirectional meter, na nagtatala ng kuryenteng nabuo at natupok.

Ang Pagkakaiba sa pagitan ng isang Photovoltaic Grid-Connected Cabinet at isang Photovoltaic Combiner Box

Mga Pag-iingat sa Pag-install

Kapag nag-i-install ng isang photovoltaic grid-connected cabinet, dapat itong mai-install nang mas malapit hangga't maaari sa transpormer o pangunahing cabinet ng pamamahagi. Ang mga mas maiikling cable ay nagreresulta sa mas kaunting pagbaba ng boltahe. Kung ang cable ay masyadong mahaba, ang boltahe sa grid connection point ay tataas sa panahon ng peak power generation, na magti-trigger ng overvoltage na proteksyon ng inverter at nagiging sanhi ng madalas na pag-trip.

Para sa mga panlabas na kahon na konektado sa grid, ang pag-install sa direktang sikat ng araw ay mahigpit na ipinagbabawal. Ang mataas na temperatura ay maaaring maging sanhi ng pag-init ng circuit breaker, na humahantong sa maling pag-trip. Inirerekomenda namin ang pagpili ng isang lokasyon sa hilagang pader ng isang gusali o pag-install ng sunshade.

Pakitiyak na hindi bababa sa 800mm-1000mm ng operating space ang natitira sa harap ng cabinet upang matiyak na mabilis na maiikot ng operator ang disconnect switch sa isang emergency.

FAQ

T: Bakit ang circuit breaker sa cabinet na konektado sa grid ay hindi inaasahang naliligaw sa panahon ng peak power generation sa tanghali?

A: Mga dahilan para imbestigahan:

Grid overvoltage: Ito ang pinakakaraniwang dahilan. Ang pagbuo ng solar power ay pinakamalakas sa tanghali, at kung mababa ang konsumo ng kuryente sa paligid, ang boltahe sa grid connection point ay tataas. Kapag ang boltahe ay lumampas sa limitasyon ng proteksyon na itinakda ng grid-connected cabinet, awtomatikong babagsak ang cabinet.

Temperature tripping: Hindi magandang pagkawala ng init sa cabinet na konektado sa grid. Ang mataas na kasalukuyang daloy sa tanghali ay nagiging sanhi ng panloob na temperatura ng cabinet na maging masyadong mataas, na humahantong sa malfunction ng thermal protection ng circuit breaker.

Hindi naaangkop na setting: Ang kasalukuyang setting ng circuit breaker ay masyadong malapit sa pinakamataas na kasalukuyang output ng inverter.

Solusyon: Suriin ang mga tala ng boltahe. Kung masyadong mataas ang grid voltage, makipag-ugnayan sa power supply bureau para ibaba ang transformer tap o ayusin ang mga setting ng proteksyon.

Q: Ano ang mga kahihinatnan kung ang surge protector sa grid-connected cabinet ay may sira at hindi pinalitan?

A: Hindi ito makakaapekto sa pagbuo ng kuryente sa maikling panahon, ngunit mawawalan ito ng proteksyon sa kidlat. Ang mga solar power plant ay kadalasang matatagpuan sa mga bukas na bubong, kung saan napakadalas ng lightning induction. Sa kaganapan ng sapilitan na kidlat, ang mataas na boltahe ay maaaring direktang tumagos sa grid-connected cabinet at pumasok sa inverter, na nagiging sanhi ng mga bahagi na nagkakahalaga ng daan-daang libong yuan na masunog.

Inirerekomenda namin na kung magiging pula ang window ng status ng SPD, dapat itong palitan kaagad.

T: Maaari bang gamitin ang isang regular na kabinet ng pamamahagi ng mababang boltahe upang palitan ang nakalaang kabinet na konektado sa photovoltaic grid?

A: Hindi, hindi ito maaaring direktang palitan. Ang mga regular na cabinet sa pamamahagi ay walang bidirectional metering, anti-islanding protection logic, at undervoltage tripping functionality.

Ang power supply bureau ay tututuon sa pag-inspeksyon sa mga bahaging ito na partikular sa photovoltaic sa panahon ng pagsubok sa pagtanggap. Kung ang sapilitang pagpapalit ay ginawa, ang proyekto ay mabibigo sa pagtanggap.
