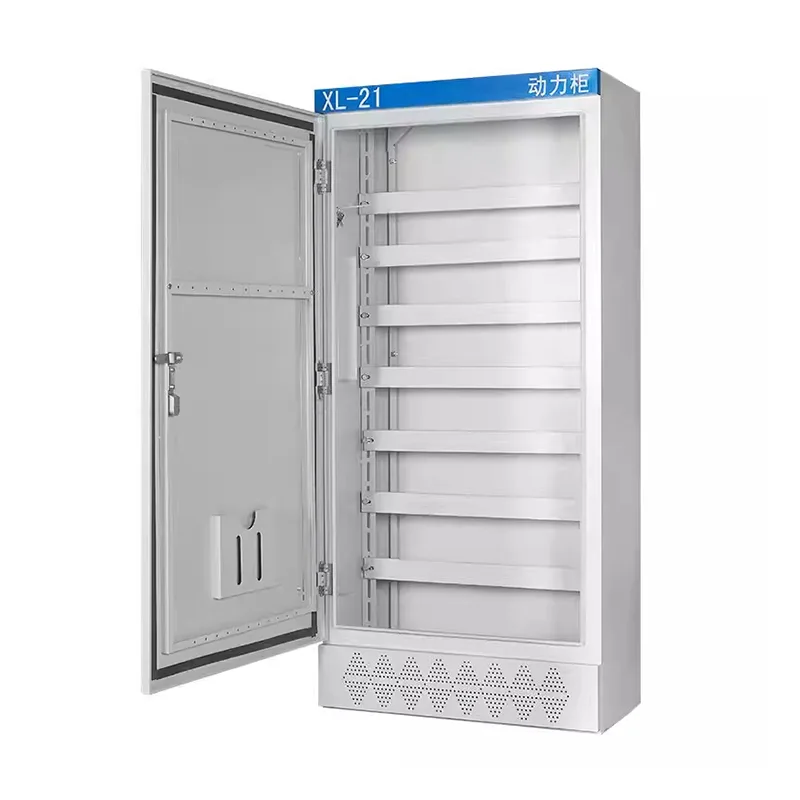

XL-21 Low Voltage Power Distribution Cabinet

Ang XL-21 Low Voltage Power Distribution Cabinet ay ibinibigay ng Shangming, isang Chinese manufacturer. Mayroon kaming kumpletong mga kakayahan sa produksyon na may buwanang kapasidad ng produksyon na higit sa 3,000 mga yunit. Sinusuportahan namin ang mga custom na drawing, pagkuha ng bahagi, at pagsubok sa pabrika. Maaari kang makipag-ugnayan sa amin anumang oras upang simulan ang pagbuo ng solusyon.

Istraktura ng Produkto

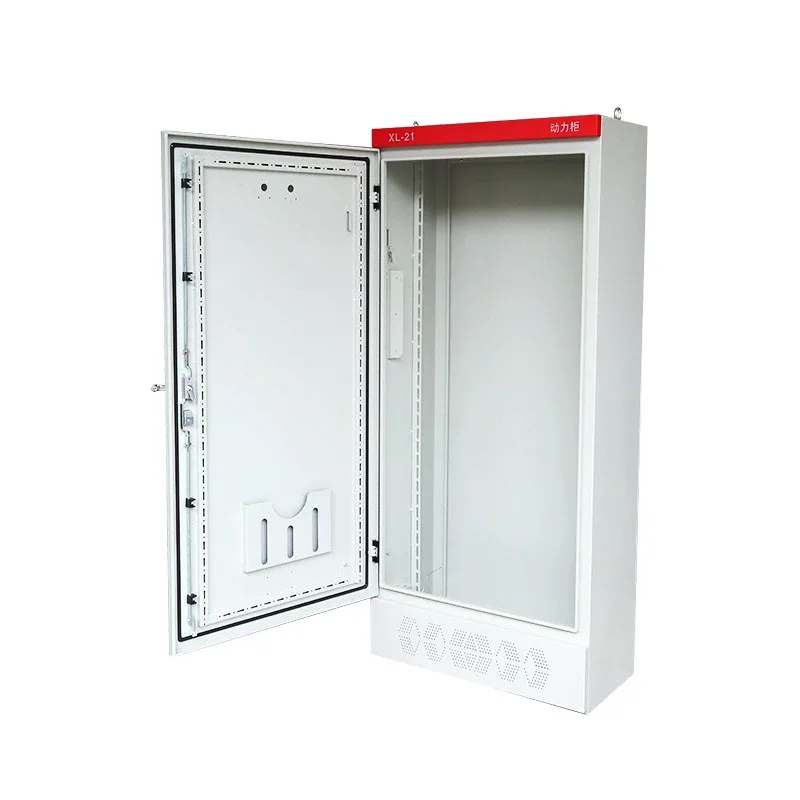

Ang XL-21 low-voltage power distribution cabinet ay nagtatampok ng ganap na nakapaloob, nakapirming, at patayong nahati sa istrukturang disenyo, na inuuna ang pagiging simple, pagiging maaasahan, at kadalian ng pagpapanatili.

1. Labas ng Gabinete

Ang XL-21 cabinet ay ginawa mula sa cold-rolled steel sheet, baluktot at hinangin, na nagbibigay ng sapat na tigas upang suportahan ang mga mabibigat na circuit breaker at busbar. Ang proteksiyon na pinto ay isang disenyong nag-iisang pagbubukas na may anggulo ng pagbubukas na higit sa 110°. Ang mga polyurethane sealing strip ay nilagyan sa paligid ng mga gilid ng pinto upang mapahusay ang pagganap ng dustproof.

Ang mga panloob na gilid ay nagtatampok ng mga vertical na profile na may mga pagbutas, na nagpapadali sa pagsasaayos ng mga beam at mga mounting plate ayon sa mga sukat ng bahagi.

2. Panloob na Layout

Bagama't ang XL-21 ay isang solong, pinagsamang espasyo, ito ay nahahati sa ilang mga functional na lugar:

Nangungunang Lugar ng Busbar: Ang pangunahing papasok na busbar ay matatagpuan sa tuktok ng cabinet, na sinigurado ng mga insulator, at sumusuporta sa pahalang o patayong extension ng mga tansong busbar.

Central Component Area: Ito ang core area, na ginagamit para mag-install ng mga disconnect switch, circuit breaker, contactor, thermal relay, atbp.

Bottom Wiring Area: May sapat na espasyo sa ibaba para sa pagpasok ng cable, at kasama ang mga nakatalagang neutral at ground busbar.

3. Ibaba at Cable In/Out Design

Ang ibaba ng cabinet ng pamamahagi ay nagtatampok ng malaki, naaalis na panel na maaaring i-customize gamit ang mga openings batay sa bilang ng mga cable, at maaaring gamitin sa mga cable sheath.

Maaaring magkabit ng 50-100mm high channel steel base upang mapataas ang taas ng cabinet mula sa lupa, na nagbibigay ng moisture protection at nagpapadali sa paghawak ng forklift.

Mga Bentahe ng Produkto

1. Malawak na Aplikasyon

Nagtatampok ang XL-21 Low Voltage Power Distribution Cabinet ng klasikong low-voltage power distribution cabinet na istraktura. Dahil sa mature na teknolohiya at mataas na standardisasyon nito, malawak itong ginagamit sa mga pabrika, mga proyekto sa pagtatayo, at mga proyekto sa munisipyo, na napatunayan ang pagiging maaasahan nito sa loob ng mahabang panahon.

2. Angkop para sa Power Load Distribution

Bilang isang propesyonal na tagagawa, nagdidisenyo si Shangming ng mga sistema ng supply ng kuryente para sa mga motor, pump, fan, at iba pang kagamitan sa kuryente. Ang mga produkto ay may mahusay na kasalukuyang kapasidad ng pagdadala, maaaring patuloy na gumana, at matugunan ang mga hinihingi ng mga application na may mataas na pagkarga.

3. Matatag at Matibay

Maraming materyales ang makukuha, kabilang ang carbon steel, galvanized steel, at hindi kinakalawang na asero. Anuman ang materyal na ginamit, tinitiyak ng istrukturang disenyo ng cabinet ang sapat na lakas at paglaban sa epekto, na ginagawa itong angkop para sa pangmatagalang paggamit sa mga pang-industriyang kapaligiran.

4. Maginhawang Pagpapanatili

Ang mga panloob na de-koryenteng bahagi ng power cabinet ay sistematikong nakaayos na may malinaw na mga circuit. Nagtatampok ito ng isang pinto sa kanang kamay, na may knife switch operating handle na matatagpuan sa kanang itaas na hanay sa harap ng cabinet. Ang mga instrumento sa pagsukat at mga power supply ng signal ay naka-mount sa pinto, na nagbibigay ng kumpletong pagkakalantad kapag nakabukas ang pinto para sa madaling inspeksyon at pagpapanatili.

5. Malakas na Pagkakatugma

Ang aming XL-21 na low-voltage distribution cabinet ay maaaring madaling i-configure sa mga pangunahing bahagi ng elektrikal tulad ng mga circuit breaker, contactor, at thermal relay, na umaangkop sa iba't ibang control at protection scheme upang matugunan ang mga pangangailangan ng iba't ibang proyekto.

6. Kalamangan sa Gastos

Kung ikukumpara sa mga kumplikadong istruktura tulad ng mga drawer cabinet, ang XL-21 distribution cabinet ay may simpleng istraktura at nakokontrol na mga gastos sa pagmamanupaktura, na ginagawa itong perpekto para sa mga proyektong may mataas na mga kinakailangan para sa pagiging epektibo sa gastos at katatagan.

Ano ang Mga Kinakailangan sa Kapaligiran sa Pag-install para sa XL-21 Distribution Cabinet?

Ang XL-21 Low Voltage Power Distribution Cabinet na ito ay pangunahing ginagamit sa three-phase three-wire at three-phase four-wire power system na may AC frequency na 50Hz at isang boltahe na mas mababa sa 500V para sa power at lighting distribution. Bago simulan ang iyong proyekto o aktwal na pag-install, matutukoy mo ang kapaligiran ng pag-install. Bilang tagagawa, nag-aalok kami ng mga sumusunod na mungkahi:

1. Ambient Temperatura

Normal na temperatura ng pagpapatakbo: -5 ℃ hanggang +40 ℃;

Average na temperatura sa loob ng 24 na oras: hindi hihigit sa +35 ℃;

Temperatura ng imbakan at transportasyon: -25 ℃ hanggang +55 ℃ (panandaliang panahon);

Tandaan: Kung naka-install sa isang kapaligirang may mataas na temperatura, kinakailangan ang pinahusay na bentilasyon o derating na disenyo.

2. Altitude

Ang taas ng pag-install ay dapat na mas mababa sa o katumbas ng 2000 metro.

Higit sa 2000 metro, ang pagbabawas ayon sa mga pamantayan ay kinakailangan.

3. Kamag-anak na Humidity

Sa isang naka-install na ambient temperature na +40 ℃, ang relatibong halumigmig ay dapat na ≤ 50%.

Ang mas mataas na kahalumigmigan ay pinapayagan sa mas mababang temperatura.

4. Lokasyon ng Pag-install

Ang XL-21 power cabinet ay para sa panloob na pag-install lamang.

Ipinagbabawal na mag-install sa: walang lilim na mga panlabas na lugar, mga mapanganib na lugar na may mga sumasabog na gas o alikabok, mga kapaligiran na lubhang kinakaing unti-unti, o mga lugar na may matinding alikabok o conductive dust.

5. Mechanical at Vibration Kondisyon

Ang kapaligiran sa pag-install ay dapat na libre mula sa matinding vibration o epekto. Dalas ng vibration ≤ 10 Hz, acceleration ≤ 0.5g. Ang pundasyon ng pag-install ay dapat na matatag, na iniiwasan ang pagbabahagi ng parehong platform na may malalaking motor o kagamitan sa panlililak.

Pagkatapos ng pag-install, ang cabinet ay dapat na panatilihing karaniwang patayo, na may vertical tilt ≤ 5°, kung hindi man ay makakaapekto ito sa habang-buhay ng operating mechanism.

6. Ventilation at Heat Dissipation Space

Ang access sa pagpapanatili ay dapat ibigay sa harap at likod ng cabinet. Ang front operating surface ay dapat na ≥ 0.8m, 1.0m inirerekomenda. Kung kailangan ng maintenance sa likuran, ≥ 0.8m ang kailangan. Ang tuktok ng cabinet ay dapat na hindi bababa sa 0.5m mula sa kisame. Kapag ang maraming cabinet ay nakaayos nang magkatabi, walang puwang ang kailangan sa pagitan nila; maaari silang direktang tipunin. Gayunpaman, ang puwang ng bentilasyon ay dapat iwanang sa magkabilang dulo ng buong row.

7. Mga Kinakailangan sa Pag-iwas sa Sunog at Kaligtasan

Ang lugar ng pag-install ay dapat na isang hindi nasusunog na istraktura. Ang mga nasusunog at sumasabog na materyales ay hindi dapat itago sa loob ng 1 metro mula sa lugar ng pag-install.

Ang lupa ay dapat na patag at tuyo. Inirerekomenda na gumawa ng konkretong pundasyon na 100–200mm sa ibabaw ng lupa upang maiwasan ang pagpasok ng tubig.

8. Electromagnetic Environment

Ang lokasyon ng pag-install ay dapat na malayo sa mga high-power frequency converter at high-frequency na kagamitan upang maiwasan ang interference sa mga pangalawang control circuit. Kung umiiral ang malakas na electromagnetic interference, inirerekumenda na gumamit ng mga shielded cable para sa mga control line at patakbuhin ang mga ito sa isang hiwalay na cable tray.
