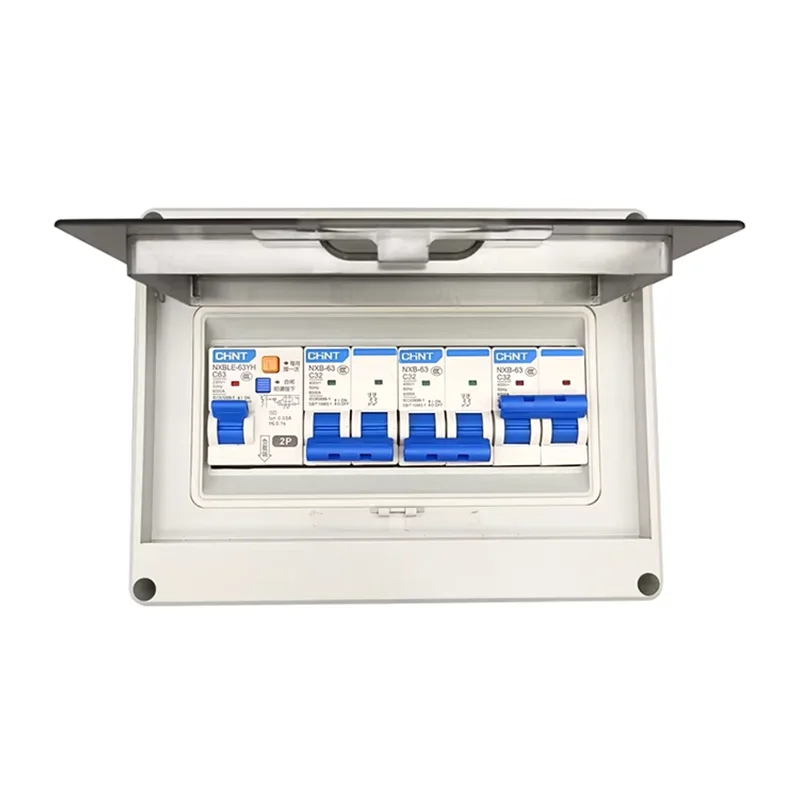

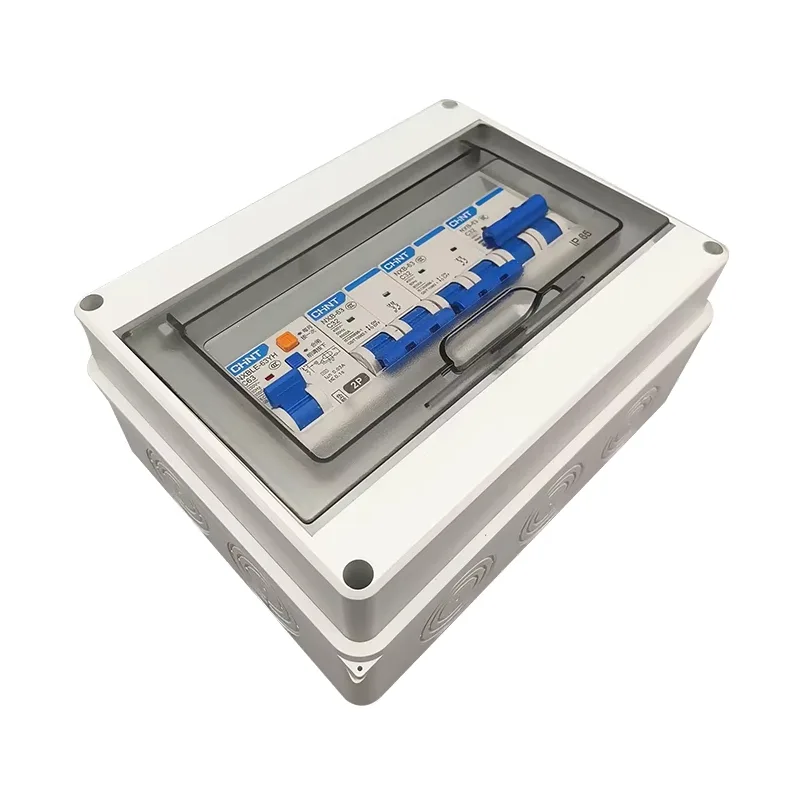

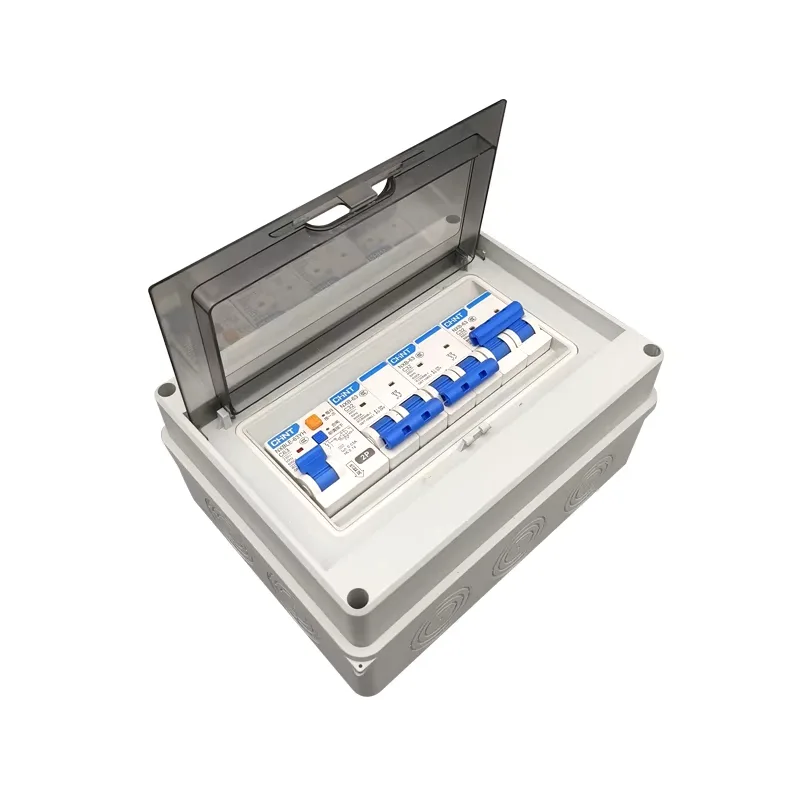

Air Circuit Breaker Distribution Box

Ang pagpili sa Shangming, isang kumpanyang Tsino, bilang iyong supplier ng air circuit breaker distribution box ay magbibigay sa iyo ng access sa teknikal na suporta at mapagkumpitensyang pagpepresyo. Sinusuportahan ng distribution box na ito ang matalinong pagsubaybay at remote control.

Pangunahing Pag-andar

Main Power Control: Bilang pangunahing papasok na switch para sa low-voltage system, ang air circuit breaker distribution box ay may pananagutan sa pagkontrol sa main power switch para sa buong gusali o production line, na kinokontrol ang on/off na estado ng buong power distribution system.

Maramihang Mga Proteksyon: Ang kagamitan ay nagbibigay ng tumpak na tatlong yugto na proteksyon: matagal na pagkaantala ng labis na karga, short-circuit na short-delay, short-circuit na madalian, at proteksyon sa ground fault.

Power Monitoring: Maaaring isama ng air circuit breaker ang isang intelligent na controller upang magpakita ng real-time na data tulad ng boltahe, kasalukuyang, dalas, at power factor.

Hierarchical Interlocking: Ang kahon ng pamamahagi ng air circuit breaker ay maaaring lohikal na i-interlock sa mga upstream transformer o downstream branch cabinet upang maiwasan ang cascading tripping na magdulot ng malakihang pagkawala ng kuryente, pagprotekta sa mga cable, kagamitan, at kaligtasan ng mga tauhan.

Paghahambing ng Produkto: Kahon ng Pamamahagi ng Air Circuit Breaker kumpara sa Standard Distribution Box

Paano Pumili ng Tamang Mga Detalye ng Air Circuit Breaker Distribution Box?

Ang tamang pagpili ay magpapahusay sa kasunod na pag-install, pagpapanatili, pagganap, at habang-buhay. Ang Shangming, bilang isang tagagawa ng mga kahon ng pamamahagi ng air circuit breaker, ay nagbibigay ng payo batay sa karaniwang proseso ng pagpili: Application → Boltahe → Kasalukuyan → Kapasidad ng short-circuit → Structural form → Mga detalye ng cabinet → Outgoing line scheme → Intelligent configuration → Environmental verification.

I. Linawin ang Aplikasyon

Bago pumili ng mga detalye, tukuyin muna ang paggana ng kahon ng pamamahagi ng air circuit breaker sa iyong system.

Low-voltage main incoming line distribution box: Nagsisilbing pangunahing switch para sa buong low-voltage system, na tumutugma sa maximum load at maximum short-circuit current.

Bus tie distribution box: Ginagamit para sa koneksyon sa pagitan ng dalawang seksyon ng busbar; Ang mga pangunahing pagsasaalang-alang ay ang kapasidad ng kurbatang at dalas ng pagpapatakbo.

Mahalagang load feeder distribution box: Pinapalakas ang mga kritikal na kagamitan, na nangangailangan ng mataas na pagiging maaasahan at pumipili na proteksyon.

Iba't ibang mga application ay nangangailangan ng makabuluhang iba't ibang mga pagtutukoy; ito ang unang hakbang.

II. Tukuyin ang Rated Voltage at Uri ng System

Mga karaniwang rate ng boltahe: AC 380V / 400V / 690V, dapat na pare-pareho sa on-site na power supply system.

Uri ng system: Three-phase three-wire / Three-phase four-wire. Pakikumpirma kung kinakailangan ang neutral (N) na linya at protective earth (PE) na linya.

Ang maling boltahe at uri ng system ay direktang magpapangyari sa kagamitan na hindi magamit.

III. Kalkulahin at Piliin ang Na-rate na Kasalukuyan

Kalkulahin ang aktwal na kasalukuyang load at ibuod ang kasalukuyang disenyo ng lahat ng mga downstream circuit, batay sa maximum na sabay-sabay na mga kondisyon ng operating.

Kapag pumipili, inirerekomenda namin ang pagreserba ng makatwirang margin, sa pangkalahatan ay 10%–30% para sa pagpapalawak sa hinaharap.

Mga kasalukuyang rating ng karaniwang ACB: 630A, 800A, 1000A, 1250A, 1600A, 2000A, 2500A, 3200A, 4000A–6300A.

Sa prinsipyo, ang pangmatagalang kasalukuyang operating ay dapat na ≤ 80%–90% ng kasalukuyang rate ng ACB.

IV. Sinusuri ang Short-Circuit Breaking Capacity

Hindi pinapansin ng maraming customer ang puntong ito kapag pumipili ng mga circuit breaker, ngunit mahalaga ito. Ang hindi sapat na kapasidad ng pagsira ay maaaring magdulot ng malubhang panganib sa kaligtasan.

Ang short-circuit current sa installation point ay kailangang matukoy, kalkulahin mula sa kapasidad ng transpormer, impedance, at haba ng cable.

Pumili ng katugmang kapasidad ng breaking: Icu / Ics ≥ ang pinakamataas na short-circuit current ng system.

Mga karaniwang rating: 50kA, 65kA, 80kA, 100kA.

V. Pagpili ng Circuit Breaker Structure

Fixed ACB: Mababang gastos, ang pagpapanatili ay nangangailangan ng pagkawala ng kuryente.

Drawer-type ACB: Maginhawang pagpapanatili, sumusuporta sa walang patid na pagpapanatili, na mas karaniwang ginagamit sa mga pang-industriyang proyekto.

VI. Pagtukoy sa Mga Detalye at Istraktura ng Distribution Box Cabinet

Ang mga sukat ng cabinet ay nakasalalay sa mga detalye ng ACB, kapasidad ng busbar, at ang bilang ng mga papalabas na circuit. Ang mga pangunahing uri ay wall-mounted at floor-standing.

Rating ng proteksyon: Panloob: IP30 / IP40; Panlabas: IP54 / IP65.

VII. Busbar at Outgoing Line Configuration Selection

Ang mga detalye ng busbar ay dapat piliin batay sa kasalukuyang na-rate at tansong busbar cross-section, na isinasaalang-alang ang pagtaas ng temperatura at pangmatagalang operasyon.

Mga uri ng circuit ng papalabas na linya: Papalabas na linya ng MCCB, papalabas na linya ng MCB, direktang papalabas na linya ng cable.

Kailangan ba ng backup circuit? Kung gayon, magreserba ng espasyo para sa pagpapalawak ng kapasidad sa hinaharap.

VIII. Mga Intelligent na Feature at Accessory Configuration

Kasama sa mga opsyonal na function ang: kasalukuyang, boltahe, at pagsubaybay sa enerhiya; interface ng komunikasyon; malayong pagbubukas at pagsasara; fault alarm at status feedback.

Inirerekomenda ang matalinong uri para sa mga proyekto ng pabrika, data center, at pampublikong gusali.

IX. Pag-verify ng Kondisyon sa Kapaligiran at Paggamit

Mangyaring kumpirmahin ang mga sumusunod na kadahilanan sa kapaligiran:

Ambient temperature (kinakailangan ang derating para sa mataas na temperatura)

Altitude ng pag-install

Pagkakaroon ng alikabok, halumigmig, o mga kinakaing gas

Kailangan ba ang disenyo ng seismic?
