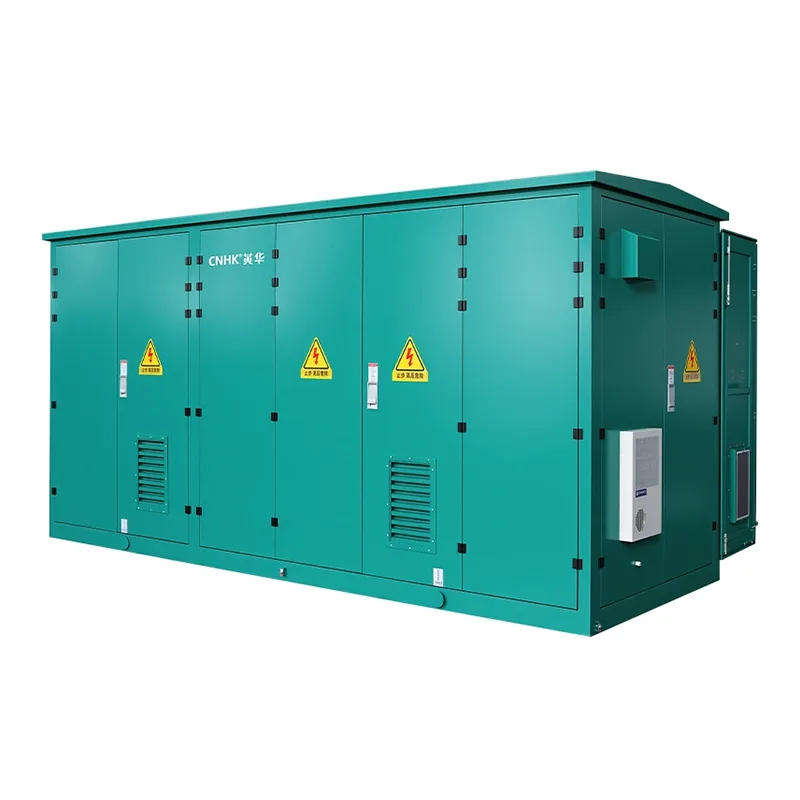

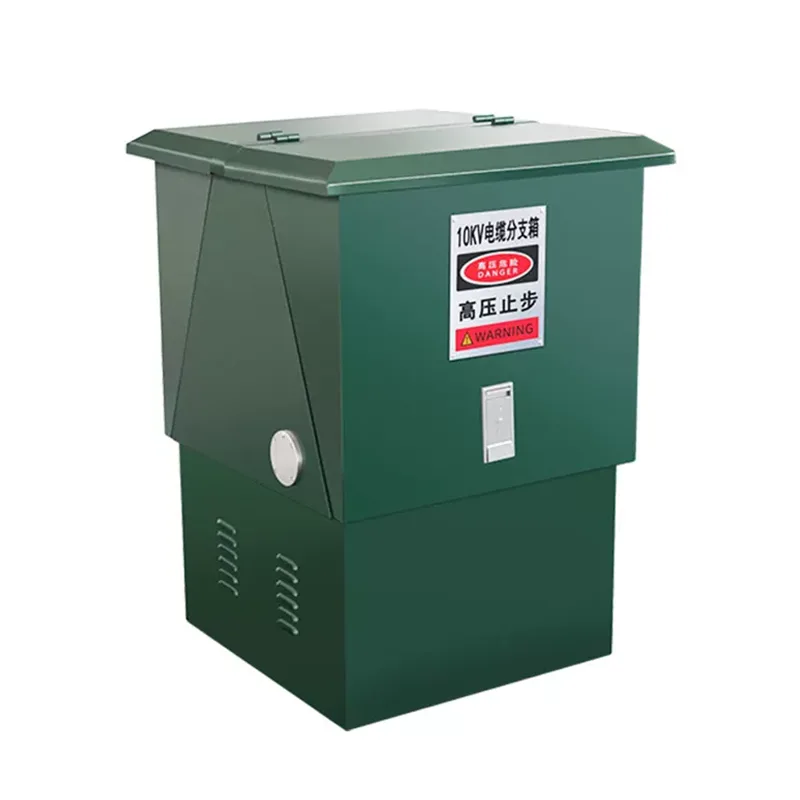

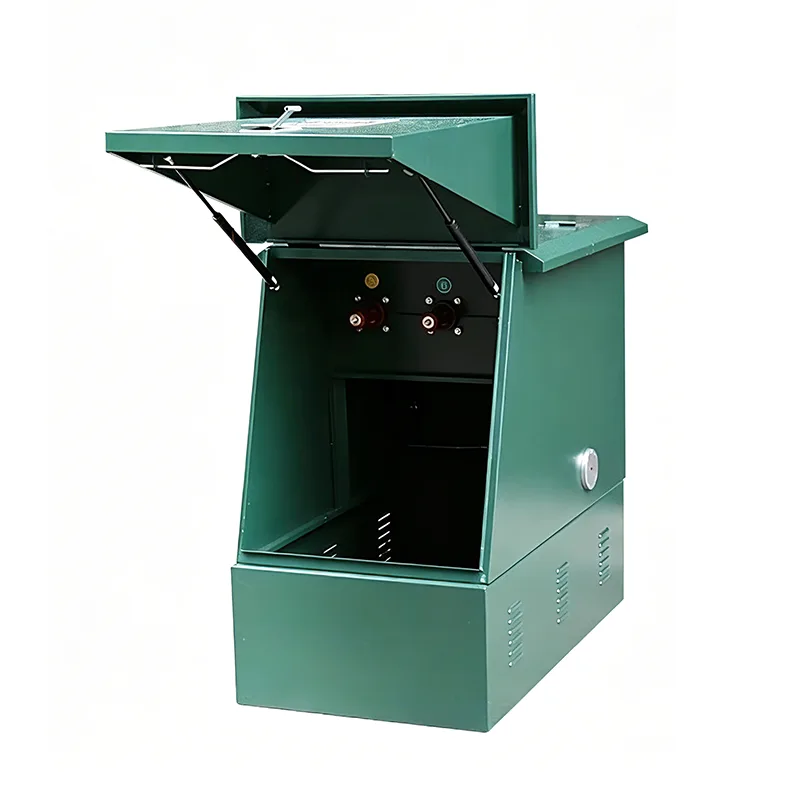

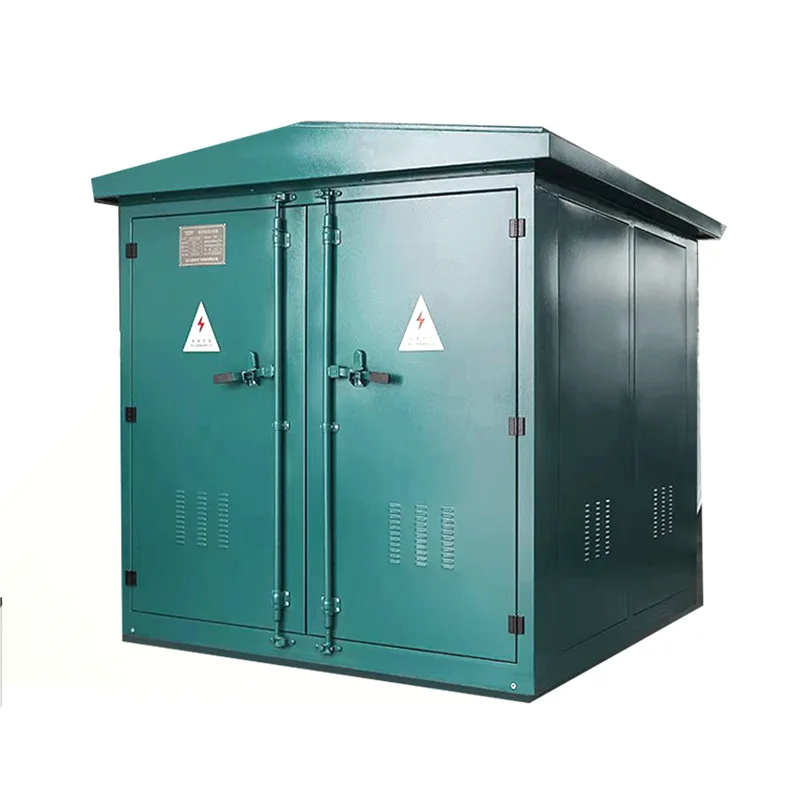

High Voltage Cable Branch Box

Ang High Voltage Cable Branch Boxes ay ginagamit sa 6kV-35kV medium-voltage distribution network. Prefabricated ang mga ito sa pabrika at naka-install on-site sa pamamagitan ng plug-in assembly ng high-voltage cable joints, pagpapalit ng cable manhole at on-site fabrication ng terminal heads. Si Shangming, bilang tagagawa ng produktong ito, ay maaaring ipasadya ito ayon sa aktwal na pangangailangan ng proyekto. Mangyaring makipag-ugnayan sa amin.

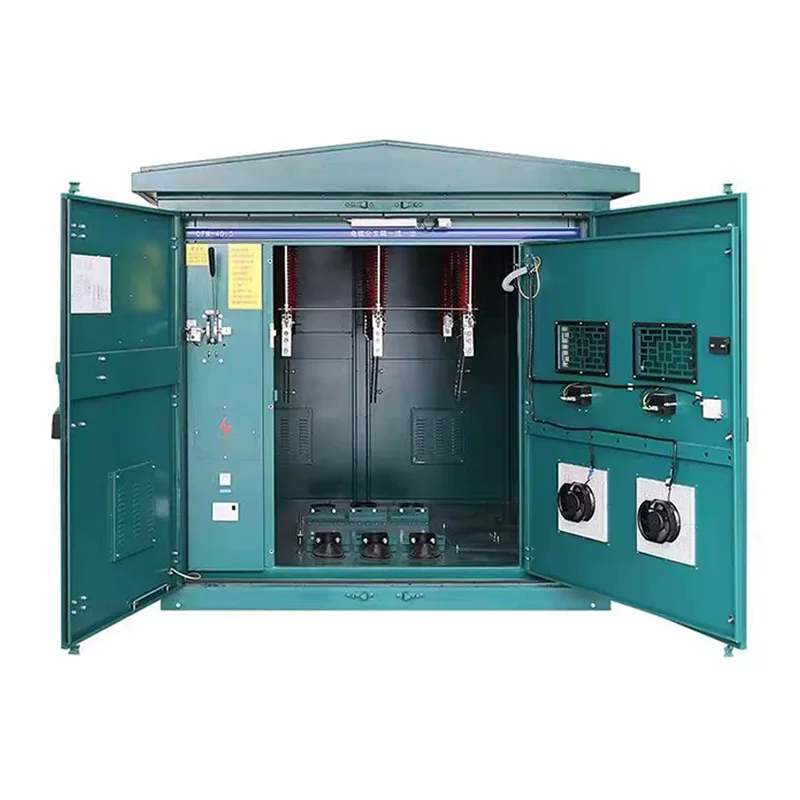

Structural na Komposisyon

Ang mga kahon ng sangay ng cable na may mataas na boltahe ay nagsisilbing mga sanga ng cable, junction, at mga bahagi ng proteksyon sa mga sistema ng pamamahagi ng kuryente na may mataas na boltahe. Bagama't pangunahing elemento ng koneksyon, ang mga kagamitang pang-proteksyon ay maaaring idagdag sa mga bahagi ng istruktura kung kinakailangan.

1. Enclosure: Ang enclosure ay ang pangunahing bahagi. Gumagamit kami ng high-strength na metal, gaya ng cold-rolled steel o stainless steel, na nagbibigay ng hindi tinatablan ng tubig, dustproof, corrosion-resistant, at weather-resistant na mga katangian, na angkop para sa panloob o panlabas na high-voltage na kapaligiran.

2. Pangunahing Cable Connection Terminal: Ang bahaging ito ay ginagamit para sa malalaking-section na mataas na boltahe na mga kable, na sumusuporta sa mga konduktor ng aluminyo o tanso, na tinitiyak ang maaasahang kontak at mababang impedance.

3. Branch Terminals: Isang one-in-multiple-out na istraktura, panloob na nakahiwalay na may mataas na pagkakabukod, mga materyales na lumalaban sa init upang matiyak ang pagkakabukod ng kuryente at ligtas na mga distansya sa pagitan ng mga sanga.

4. Insulation and Protection System: Nilagyan ng high-voltage bushings at insulating cover para maiwasan ang mga short circuit, flashover, o aksidente sa electric shock.

5. Mga Device na Proteksyon: Opsyonal batay sa mga kinakailangan ng proyekto, kabilang ang mga high-voltage fuse, load switch, lightning strike at overcurrent na proteksyon. Ang independiyenteng proteksyon para sa mga circuit ng sangay ay posible, habang ang pangunahing linya ay nagpapanatili ng tuluy-tuloy na supply ng kuryente.

Mga Tampok ng Produkto

1. Kaligtasan at Pagkakabukod ng Mataas na Boltahe

Ang High Voltage Cable Branch Box ay gumagamit ng high-strength metal enclosure na may insulating cover, na sumusuporta sa 1kV~35kV at mas mataas ang high-voltage cable branching. Ang mga sanga na may mataas na boltahe ay ganap na nakahiwalay sa pangunahing puno, na pumipigil sa flashover, mga short circuit, o electric shock, na nakakatugon sa mga pamantayan sa kaligtasan ng pamamahagi ng mataas na boltahe ng IEC/GB.

2. Multi-Circuit Branching Function

Sinusuportahan ng produktong ito ang one-in-multiple-outlet cable branching, na nagbibigay-daan para sa flexible na pagsasaayos ng bilang ng mga circuit kung kinakailangan. Ang panloob na istraktura ng busbar o konduktor ay pantay na namamahagi ng kasalukuyang, at ang iba't ibang mga kasalukuyang kapasidad ng sangay ay maaaring i-customize ayon sa mga kinakailangan sa pagkarga, pinapasimple ang mataas na boltahe na mga kable ng cable at binabawasan ang pagiging kumplikado ng konstruksiyon.

3. Mataas na Proteksyon Rating

Maaaring i-customize ng Shangming ang mga panlabas na kahon ng sangay na may mga rating ng proteksyon ng IP54/IP65 batay sa aktwal na mga kondisyon sa kapaligiran, lumalaban sa ulan, alikabok, ultraviolet radiation, at corrosive na kapaligiran, at madaling ibagay sa pangmatagalang operasyon sa mataas na temperatura, mababang temperatura, at mahalumigmig na kapaligiran.

4. Modular na Istraktura

Ang aming mga branch box ay may compact na istraktura, malinaw na mga kable, at maikling oras sa pag-install sa site, na nakakatipid ng oras kumpara sa mga tradisyonal na cable well. Kasama sa mga opsyon sa pag-install ang wall mounting, floor mounting, o bracket fixing. Ang pagpapanatili at pagpapalawak ay simple, na nagpapahusay sa kahusayan sa pagpapatakbo.

5. Mahabang Buhay at Mababang Gastos sa Pagpapanatili

Dahil pumili kami ng mga materyal na napaka-lumalaban sa panahon at lumalaban sa kaagnasan, epektibong pinahaba ang habang-buhay ng produkto. Pinipigilan ng selyadong disenyo ang pagpasok ng alikabok, kahalumigmigan, at mga peste, na nagreresulta sa kaunting pang-araw-araw na pagpapanatili at mababang gastos sa pagpapatakbo.

Paghahambing ng High-Voltage at Low-Voltage Cable Distribution Boxes

FAQ

T: Kung ang indicator ng boltahe sa ibabaw ng enclosure ay naka-off, maaari ko bang malaman kung ang circuit ay walang kuryente?

A: Talagang hindi. Ang indicator ng boltahe ay para lamang sa pandagdag na sanggunian. Ang indicator na hindi nag-iilaw ay maaaring dahil sa isang nasira na indicator, isang sira na sensor, o isang pumutok na fuse. Bago ang anumang operasyon, ang isang high-voltage tester ng naaangkop na rating ng boltahe ay dapat gamitin para sa on-site na pagsubok.

T: Ano ang dapat kong gawin kung makarinig ako ng bahagyang sumisitsit na tunog mula sa enclosure habang nag-iinspeksyon?

A: Humiling kaagad ng pagkawala ng kuryente para sa inspeksyon. Ang pagsitsit ay karaniwang tanda ng bahagyang discharge, na nagpapahiwatig na ang panloob na pagkakabukod ay maaaring may bitak o isang discharge path ay maaaring nalikha dahil sa hindi tamang pag-install. Kung hindi matugunan kaagad, maaari itong mabilis na umakyat sa isang phase-to-phase short circuit, o maging sanhi ng pagsabog ng enclosure.

T: Paano ako pipili sa pagitan ng SF6 insulation at solid insulation?

A: SF6 insulation: Napaka-mature na teknolohiya na may malakas na kakayahan sa arc-extinguishing, ngunit may kasamang greenhouse gas emissions at nangangailangan ng regular na pagsubaybay sa pressure gauge.

Solid insulation: Proteksyon na walang gas, mas environment friendly, na angkop para sa mga lugar na may napakataas na pangangailangan sa kapaligiran o mga rehiyong may mataas na altitude, na pumipigil sa mga panloob na bula ng hangin.
