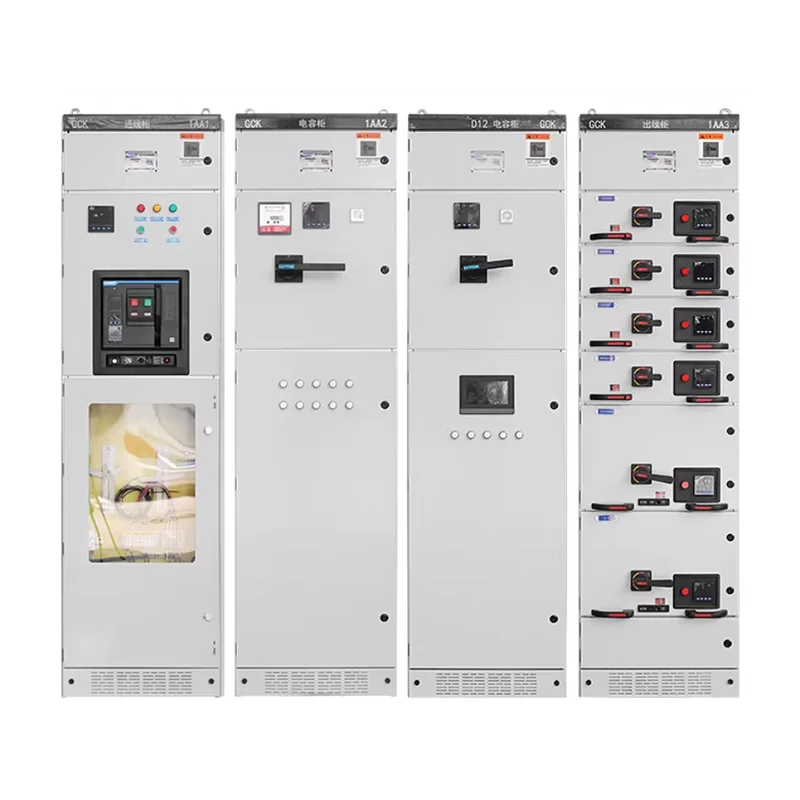

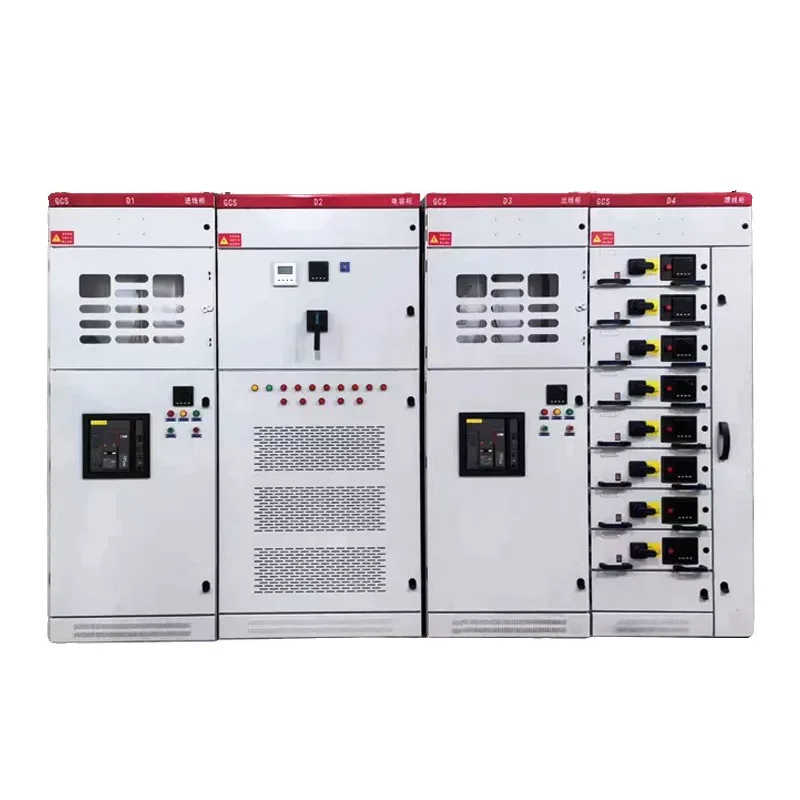

GCS Low Voltage Withdrawable Switchgear

Ang GCS Low Voltage Withdrawable Switchgear ay may pinasimple na istraktura, mahusay na compatibility ng bahagi, at 20%-35% na mas mura kaysa sa MNS, na ginagawa itong angkop para sa mga proyektong sensitibo sa badyet. Kung interesado kang piliin ang produktong ito at magsimulang bumuo ng plano ng proyekto, mangyaring huwag mag-atubiling makipag-ugnayan kay Shangming, isang maaasahang supplier mula sa Yueqing, Wenzhou, China.

Mga Tampok ng Produkto

Pinagsasama ng GCS low-voltage withdrawable switchgear ang mataas na pagiging maaasahan ng MNS sa kadalian ng pagpapatakbo ng GGD, na ginagawa itong perpekto para sa mga low-voltage power distribution system na may maraming circuit, madalas na pagpapanatili, at isang pagtutok sa pagkontrol sa pangkalahatang gastos.

1. Modular Withdrawable Structure

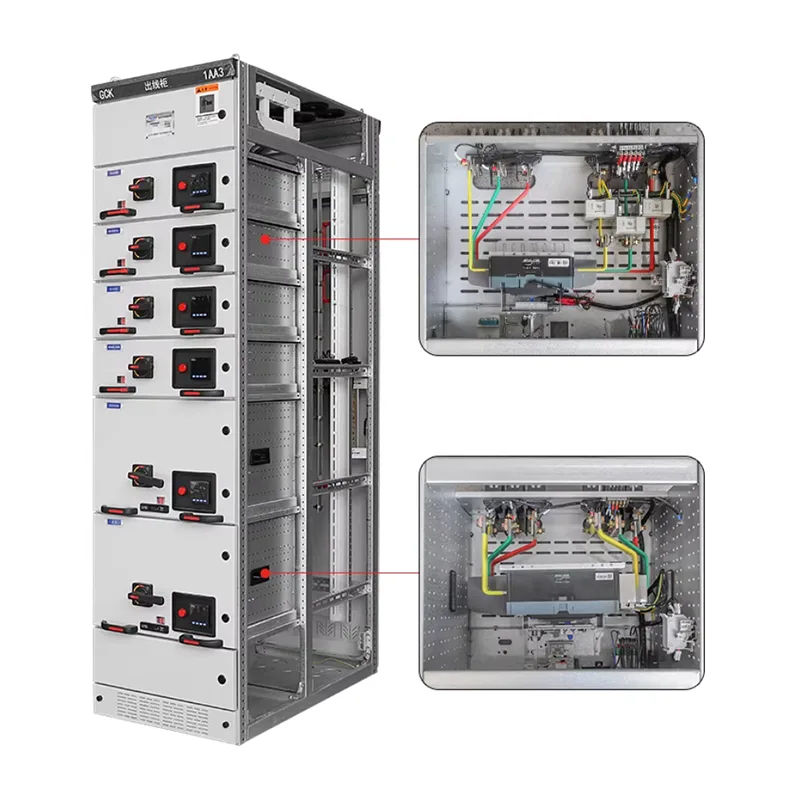

Gumagamit ang mga functional unit ng GCS ng karaniwang disenyo ng uri ng drawer, na nagbibigay-daan para sa mabilis na pagpasok at pag-alis. Sa kaso ng isang solong pagkabigo o pagpapanatili ng circuit, ang yunit ay maaaring independiyenteng bawiin nang hindi naaapektuhan ang pagpapatakbo ng iba pang mga circuit, na binabawasan ang oras ng pagkawala ng kuryente at mga gastos sa pagpapanatili.

Ang modular na disenyo ng switchgear ay nag-aalok ng malakas na versatility, na nagpapadali sa pagpapalawak o pagpapalit sa hinaharap.

2. Mataas na Antas ng Kaligtasan

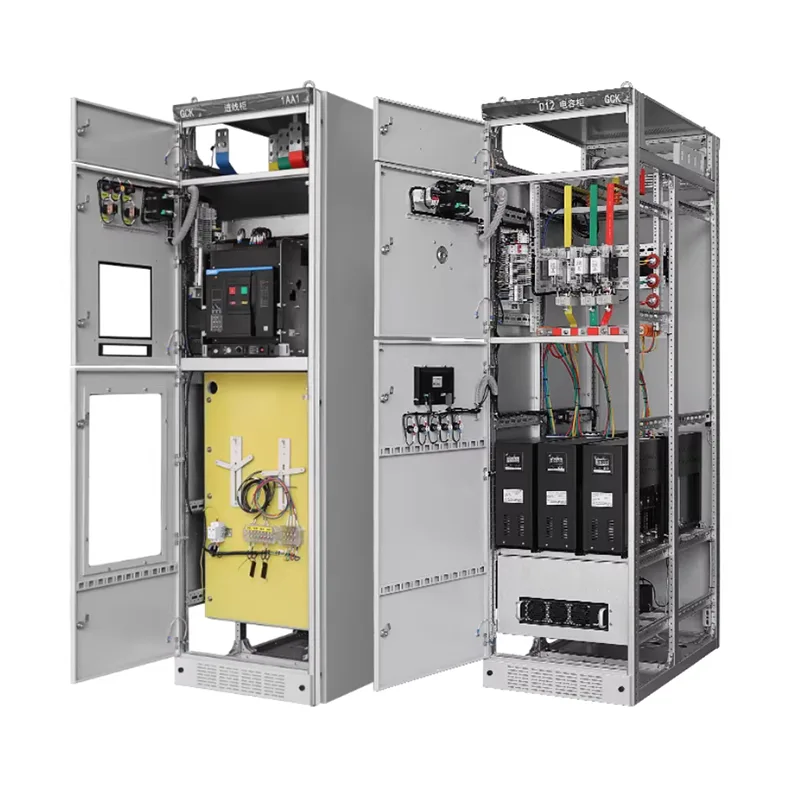

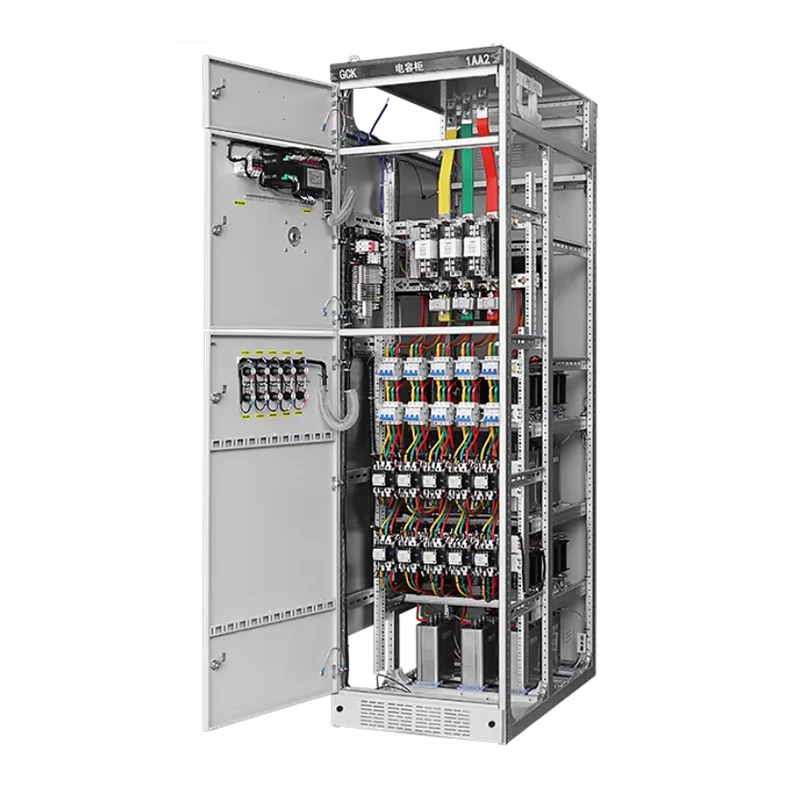

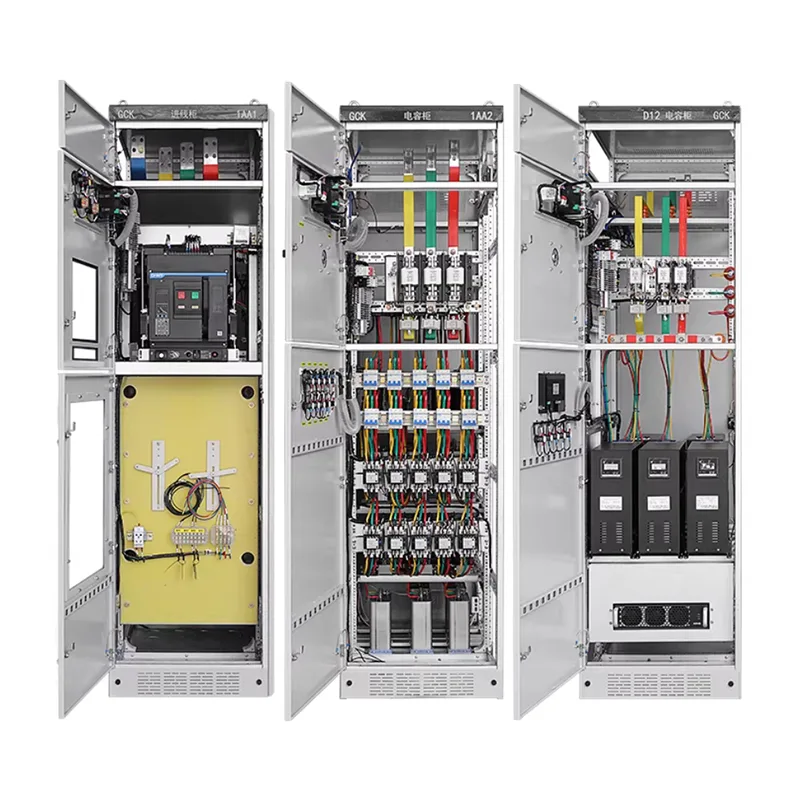

Ang GCS cabinet ay panloob na nahahati sa: isang busbar compartment, isang functional unit compartment, at isang cable compartment. Ang mga functional na lugar na ito ay epektibong nakahiwalay upang maiwasan ang pagpapalaganap ng fault.

Sinusuportahan namin ang mga opsyon para sa mas mataas na antas ng proteksyon, na maaaring i-customize batay sa aktwal na mga kondisyon ng operating.

Pinapahusay ng mga feature ng kaligtasan ang kaligtasan at katatagan ng pagpapatakbo, na nakakatugon sa mga kinakailangan sa kapangyarihan ng mga proyektong pang-industriya at pampublikong gawa.

3. Maginhawang Pagpapanatili at Operasyon

Nagtatampok ang unit ng drawer ng mga posisyon sa pagsubok, paggana, at pagdiskonekta, na nagbibigay-daan para sa inspeksyon at pagpapalit kahit na sa ilalim ng power-off o bahagyang pinasiglang mga kondisyon. Ang mga wiring at operating space ay makatwiran na idinisenyo, na ginagawa itong madaling gamitin para sa mga tauhan ng pagpapanatili at angkop para sa mga system na nangangailangan ng madalas na pagpapanatili, tulad ng mga senaryo ng MCC.

4. Malawak na Paglalapat

Ang GCS cabinet ay maaaring gamitin bilang distribution cabinet, feeder cabinet, motor control center (MCC), atbp., na sumusuporta sa iba't ibang kumbinasyon ng electrical component at umaangkop sa iba't ibang kapasidad at mga kinakailangan sa dami ng circuit. Maaaring sakupin ng isang sistema ang maraming pangangailangan sa aplikasyon.

5. Mataas na Cost-Effectiveness

Kung ikukumpara sa MNS withdrawable cabinet, ang GCS ay may mas simpleng istraktura at mas nakokontrol na mga gastos.

Kung ikukumpara sa nakapirming switchgear, nag-aalok ito ng mga makabuluhang bentahe sa kaligtasan at kakayahang mapanatili, na ginagawa itong partikular na angkop para sa katamtaman hanggang malakihang mga proyekto o mga proyektong sensitibo sa badyet, na nakakakuha ng balanse sa pagitan ng pagganap at gastos.

Paano Mapanatili ang isang GCS Low Voltage Withdrawable Switchgear?

Upang mapahaba ang buhay ng serbisyo nito, maiwasan ang mga malfunctions, at matiyak ang tuluy-tuloy na supply ng kuryente, ang tamang pagpapanatili ay mahalaga. Nagbibigay ang Shangming ng komprehensibong dokumentasyon at nag-aalok ng ilang mungkahi.

I. Araw-araw na Inspeksyon

1. Pagsusuri ng Tagapagpahiwatig ng Operasyon: Ang mga ilaw ng tagapagpahiwatig ng panel ng drawer ay hindi dapat kumikislap nang abnormal; dapat balanse ang kasalukuyang ammeter.

2. Pagsusuri ng Pagtaas ng Temperatura: Gumamit ng handheld infrared thermometer para sukatin ang pagtaas ng temperatura ng pangunahing busbar connector, drawer primary connector, at circuit breaker inlet/outlet terminals. ≤40K (≤80℃ sa ambient temperature +40℃).

3. Abnormal na Odor/Sound Check: Suriin kung may nasusunog na mga amoy, mga discharge na tunog, o mga ingay.

4. Door Seal and Cleaning Check: Matanda na ba ang mga seal ng pinto ng cabinet? Mayroon bang panloob na akumulasyon ng alikabok?

5. Pagsusuri sa Posisyon ng Drawer: Ang lahat ba ng mga drawer ay nasa kanilang mga konektadong posisyon? Maluwag ba sila?

II. Pana-panahong Pagpapanatili

Hakbang 1: Paghahanda ng Power Off. Kumpirmahin na ang upstream na supply ng kuryente ay nakadiskonekta at subukan para sa boltahe.

Hakbang 2: Ilipat ang drawer na nangangailangan ng pagpapanatili sa bukas na posisyon at hilahin ito nang buo. Tandaan na ang mga pangunahing plug ay awtomatikong madidiskonekta; Ang mga pangalawang plug ay maaaring manu-manong alisin.

Hakbang 3: Pagpapanatili ng Drawer Unit. Ang iba't ibang bahagi ay nangangailangan ng iba't ibang mga pamamaraan sa pagpapanatili, kabilang ang paglilinis at pagsubok.

Hakbang 4: Panloob na Pagpapanatili ng Gabinete

Pangunahing Busbar: Suriin kung may mga maluwag na bolts.

Vertical Branch Busbar: Linisin ang naipon na alikabok at suriin kung may mga nasira na insulation sheath.

Cable Compartment: Ayusin ang mga cable at tingnan kung may sobrang init o pagkawalan ng kulay ng mga dulo ng cable.

Grounding System: Sukatin ang grounding resistance sa pagitan ng PE busbar at ng cabinet (dapat ≤0.1Ω).

Hakbang 5: Functional Test

Itulak ang drawer pabalik sa posisyon ng koneksyon. Pagkatapos i-on, subukan ang control circuit sa posisyon ng pagsubok. Magpatakbo ng no-load test sa loob ng 10 minuto upang kumpirmahin na walang mga abnormalidad.

Pangunahing Pag-iingat sa Pagpapanatili

1. Huwag kailanman isaksak o i-unplug ang mga pangunahing module habang naka-on ang mga ito.

Ang mga pangunahing module ay nagdadala ng mataas na kasalukuyang sa pangunahing circuit at dapat na patakbuhin lamang pagkatapos na ang drawer ay nasa bukas na posisyon at ang system ay pinaandar.

Kung hindi, maaari itong magdulot ng electric arc, na magreresulta sa personal na pinsala o pagkasira ng kagamitan.

2. Huwag paghaluin ang mga drawer na may iba't ibang laki.

Ang mga drawer ng GCS ay idinisenyo sa 1/2, 1, 2, at 3 laki ng unit, na may mga taas na mahigpit na tumutugma sa mga pangunahing posisyon ng module.

Ang maling pag-install ay hahantong sa hindi pagkakahanay ng module, mahinang contact, at sobrang init.

3. Regular na suriin ang five-proof interlock.

Pagsubok: Kapag nakasara ang circuit breaker, maaari bang bunutin ang drawer? Hindi dapat.

Kung nabigo ang pagkakabit, agad na ihinto ang paggamit at ayusin upang maiwasan ang maling operasyon.

4. Pahusayin ang mga hakbang na anti-condensation sa mahalumigmig na kapaligiran.

Kung ang iyong proyekto ay matatagpuan sa tag-ulan o sa isang planta ng tubig, suriin ang operasyon ng heater buwan-buwan.

Kapag kinukumpirma ang solusyon, maaari mong piliing mag-install ng intelligent na condensation controller para sa awtomatikong pagtigil sa pagsisimula.

FAQ

T: Kapag nagko-customize ng switchgear cabinet, paano ako pipili sa pagitan ng fixed type (GGD) o withdrawable type (GCS/MNS)?

A: Ang GGD ay angkop kapag: Limitadong badyet, solong karga, allowance para sa pagpapanatili ng pagkawala ng kuryente, o malupit na kapaligiran; ang mga nakapirming mga kable ay mas maaasahan sa mga kasong ito.

Angkop ang GCS/MNS kapag: Ang mga pangunahing linya ng produksyon ay nakakaranas ng malaking pagkawala ng kuryente, maraming circuit na may limitadong espasyo, nangangailangan ng mabilis na pagpapanatili ng live-line, at inuuna ang mataas na automation at intelligence.

T: Paano nakakaapekto ang altitude sa pagpapasadya ng switchgear?

A: Sa mga altitude na higit sa 1000 metro, binabawasan ng manipis na hangin ang pagwawaldas ng init at kapasidad ng pagkakabukod.

Dapat mong ipaalam sa amin sa panahon ng pag-customize kung kailangan mo ng mas mataas na air gaps, mas mataas na grado na insulator, o derating sa panahon ng pagpili.

T: Bakit minsan mahirap bunutin o ipasok ang mga drawer ng GCS low-voltage withdrawable switchgear?

A: Guide rail deformation: Ito ay maaaring dahil sa hindi pantay na pundasyon sa panahon ng pag-install, na nagiging sanhi ng pagbaluktot ng cabinet.

Interlocking: Suriin kung ang circuit breaker ay ganap na nasa bukas na posisyon. Para sa kaligtasan, ila-lock ng mekanikal na interlock ang drawer kapag nakabukas ang circuit breaker.

Pagkabigo ng pagpapadulas: Ang kakulangan sa pagpapanatili sa mahabang panahon ay maaaring maging sanhi ng mekanikal na mekanismo upang maging matigas. Huwag piliting itulak o hilahin ang drawer; alisin ang anumang mga dayuhang bagay at maglagay ng angkop na dami ng pampadulas.
