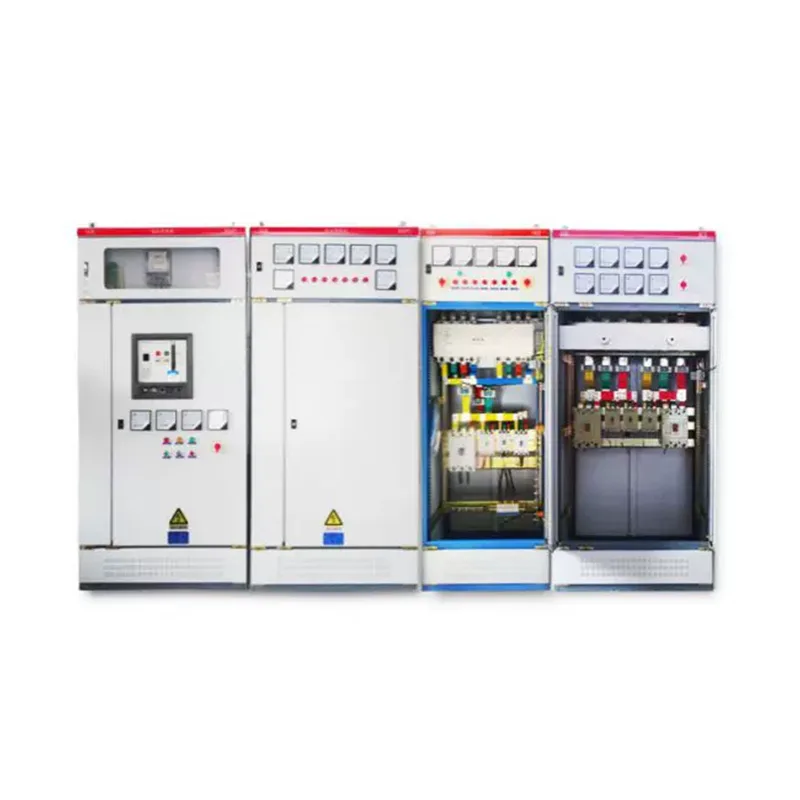

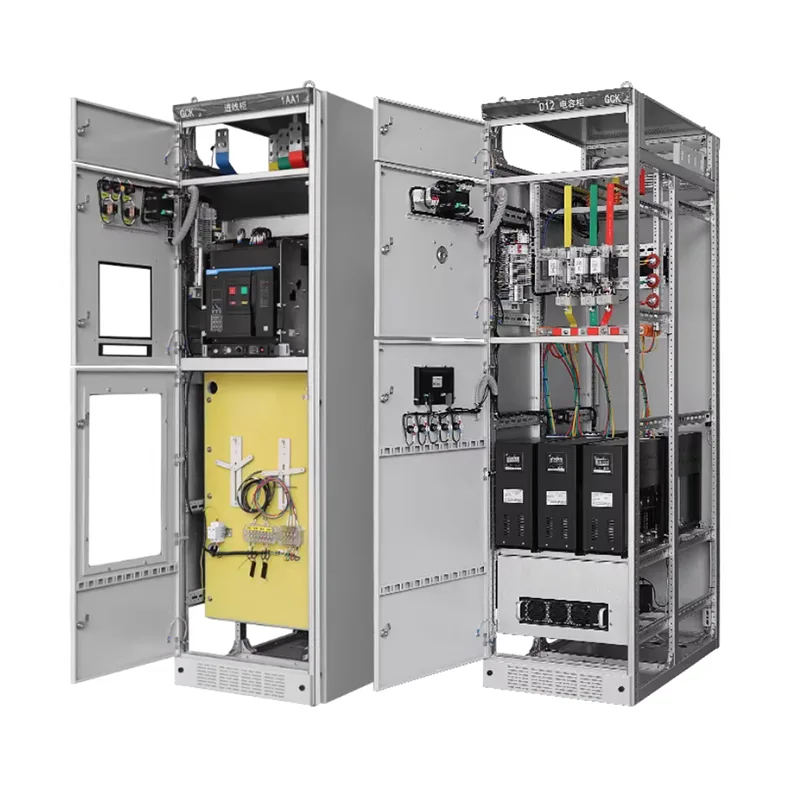

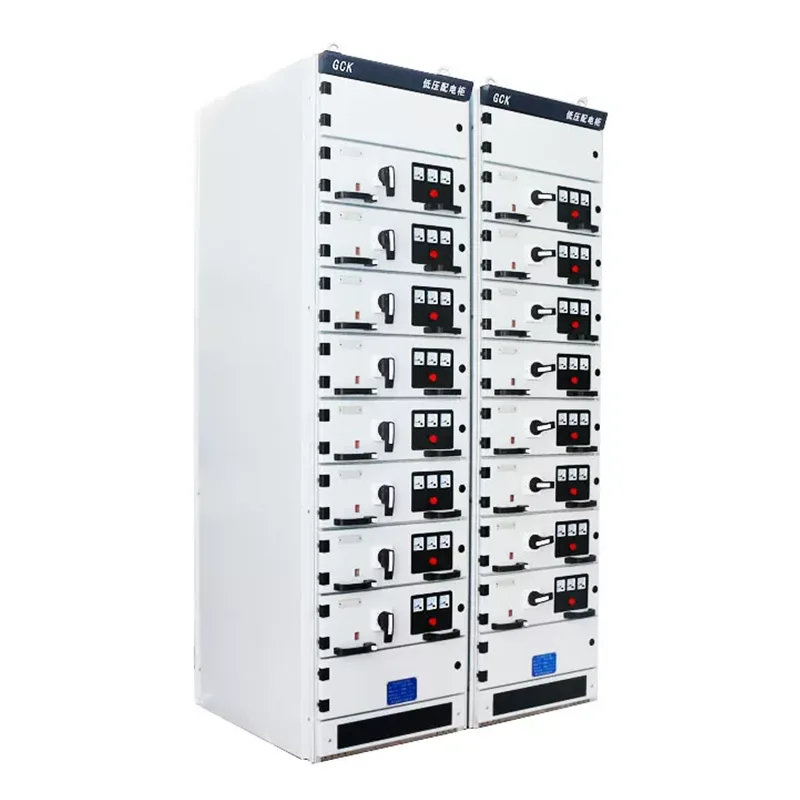

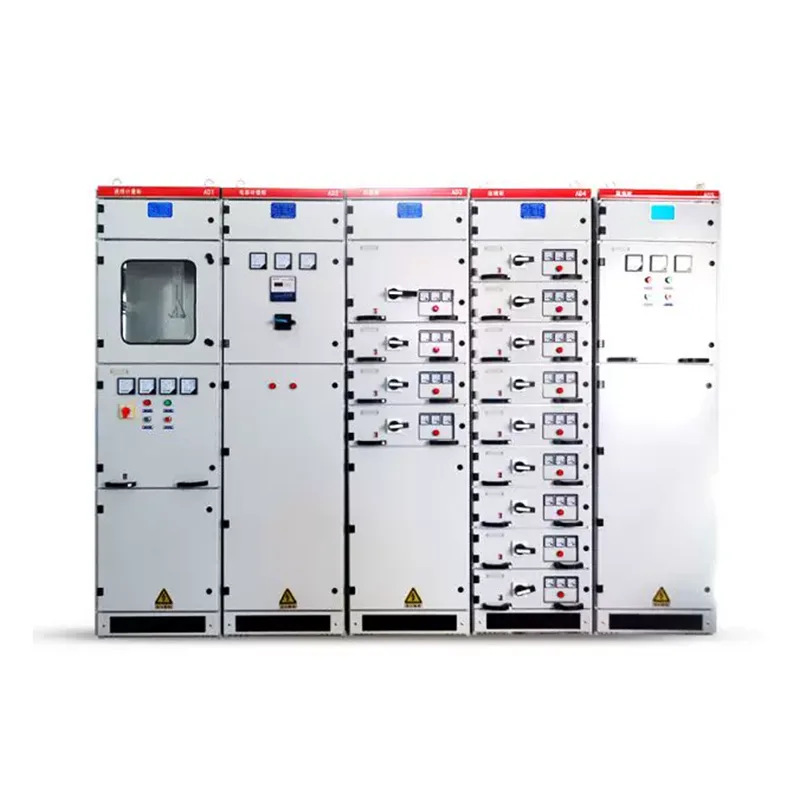

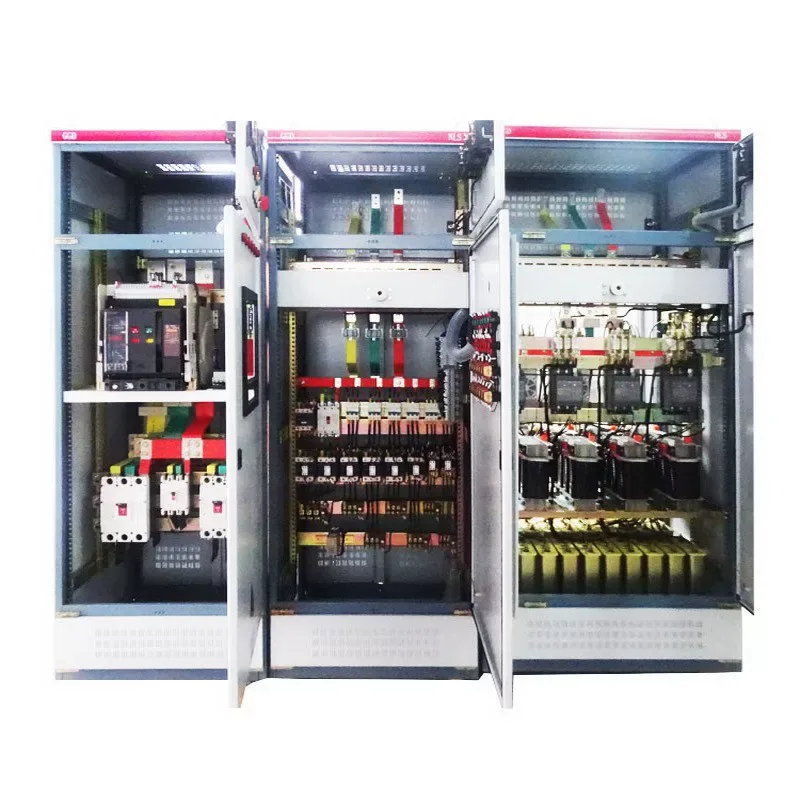

MNS Low Voltage Withdrawable Switchgear

Naghahanap ng maaasahang supplier ng MNS Low Voltage Withdrawable Switchgear? Ang shangming mula sa China ay isang mapagkakatiwalaang pagpipilian. Nagtatampok ang switchgear na ito ng mga nakahiwalay na zone, pagpapabuti ng kahusayan sa pagpapanatili ng system at pagpapatuloy ng pagpapatakbo. Na-export na ito sa mahigit 50 bansa at rehiyon sa buong mundo.

Ano ang MNS Low-Voltage Withdrawable Switchgear?

Sa una ay binuo ng ABB ng Switzerland at lisensyado para sa pandaigdigang pagmamanupaktura, ang MNS low-voltage withdrawable switchgear ay isang advanced na power distribution system. Ang pabrika ng Shangming ay may mature na teknolohiya sa pagproseso para sa produktong ito at sumusuporta sa pagpapasadya.

Hindi tulad ng GGD fixed switchgear, ang bawat circuit ng MNS ay naka-install sa isang independiyenteng pull-out drawer module. Kung ang isang circuit ay nabigo, ang operator ay maaaring direktang bunutin ang drawer para sa pagkumpuni o pagpapalit, habang ang iba pang mga circuit sa cabinet ay patuloy na gumagana nang normal, kaya nakakamit ang walang patid na supply ng kuryente sa panahon ng pagpapanatili. Ang mga drawer ng parehong mga detalye ay mapagpapalit, na nagpapaikli sa oras ng pagbawi ng fault.

Mga Tampok na Pang-istruktura

Ang frame ng MNS Low Voltage Withdrawable Switchgear ay binuo gamit ang mga profile na hugis C na may 25mm modular hole, na nagreresulta sa magaang istraktura na may mataas na mekanikal na lakas at shock resistance.

Ang interior ng cabinet ay mahigpit na nahahati sa tatlong independiyenteng mga zone upang maiwasan ang pagpapalaganap ng fault:

Functional Unit Compartment: Naglalaman ng mga module ng drawer.

Busbar Compartment: Matatagpuan sa likuran o itaas ng cabinet, housing main at distribution busbars.

Cable Compartment: Matatagpuan sa gilid ng cabinet, para sa mga panlabas na koneksyon ng cable.

Gumagamit din ang MNS ng mga multi-functional na panel na gawa sa high-strength flame-retardant na plastic, na epektibong naghihiwalay ng mga pahalang at patayong busbar at pinipigilan ang pag-arka sa pagitan ng mga compartment.

Mga Teknikal na Parameter

Disenyong Pangkaligtasan

Sa panahon ng paggamit, ang switchgear ay nangangailangan ng komprehensibong pagsasaalang-alang sa personal na kaligtasan at proteksyon ng kagamitan. Ang mga produkto ni Shangming ay sumasailalim sa pitong proseso ng inspeksyon ng kalidad bago umalis sa pabrika upang matiyak na ang lahat ng pangunahing disenyo ng kaligtasan ay nasa lugar, na nakakatugon sa mga internasyonal at domestic na pamantayan tulad ng IEC 61439-1 / GB 7251.1, at nagbibigay ng kumpletong mga dokumento ng sertipikasyon at mga ulat ng pagsubok.

Kumpletong Isolation: Ang MNS Low Voltage Withdrawable Switchgear ay gumagamit ng mga metal plate upang ganap na ihiwalay ang functional unit compartment, busbar compartment, at cable compartment. Ang enerhiya ng fault ay nakakulong sa loob ng compartment na ito, hindi naaapektuhan ang mga katabing circuit at pinipigilan ang pagkalat ng mga fault arc.

Five-fold Interlock: Pinipigilan ang electric shock o pinsala sa kagamitan na dulot ng pagkakamali ng tao.

Maaalis lamang ang drawer mula sa nakakonektang posisyon kapag nakabukas ang circuit breaker; ang mekanikal na interlocking rod ay nakakandado sa push mechanism. → Pinipigilan ang pagbubukas at pagsasara ng pangunahing circuit sa ilalim ng pagkarga.

Ang pinto ng functional unit compartment at posisyon ng drawer ay magkakaugnay; ang pinto ay hindi mabubuksan kung ang drawer ay hindi ganap na nahugot; ang kompartamento ng busbar/cable ay nangangailangan ng mga espesyal na kasangkapan upang mabuksan. → Pinipigilan ang aksidenteng pagpasok sa mga masiglang compartment

Ang grounding switch at pangunahing switch ay mechanically interlocked; ang grounding switch ay hindi maaaring sarado kapag ang pangunahing circuit ay energized. →Pinipigilan ang pagkonekta ng mga grounding wire habang pinapagana

Kapag ang grounding switch ay sarado, ang pangunahing switch ay hindi maaaring isulong sa posisyon ng koneksyon. → Pinipigilan ang pagpapasigla gamit ang grounding wire na konektado.

Ang opsyonal na key interlocking o electronic logic interlocking ay nagsisiguro ng tamang operating sequence. → Pinipigilan ang hindi sinasadyang pagbubukas at pagsasara ng mga circuit breaker.

Fault pressure relief: Ang MNS cabinet ay dinisenyo na may nakalaang pressure relief channel. Sa kaganapan ng isang panloob na aksidenteng short circuit, ang mataas na temperatura, mataas na presyon ng gas ay ilalabas pataas, na nagpoprotekta sa mga operator sa harap, at nakakatugon sa mga kinakailangan sa pagsubok ng arc fault ng IEC 61641.

Aling mga Industriya ang Inirerekomenda namin sa MNS Low-Voltage Withdrawable Switchgear?

1. Industriya ng Petrochemical

Ang industriya ng petrochemical ay nangangailangan ng tuluy-tuloy na produksyon at hindi kayang tiisin ang matagal na pagkawala ng kuryente. Kasama sa mga kondisyon ng pagpapatakbo ang maraming motor circuit, malalaking kapasidad ng pagkarga, at madalas na pagsisimula. Ang naayos na switchgear ay masyadong mapanganib at nagkakaroon ng napakalaking gastos sa pagpapanatili.

Ang mga drawer-type na unit ng MNS switchgear ay nagbibigay-daan para sa live na pagpapanatili sa isang ligtas na kapaligiran, nagbibigay ng malinaw na circuit isolation, binabawasan ang epekto ng mga aksidente, at pinapadali ang pagpapalawak at pag-upgrade.

2. Malaking-Scale Manufacturing

Ang mga malalaking industriya ng pagmamanupaktura gaya ng mga pabrika ng bakal, semento, at sasakyan ay patuloy na tumatakbo na may siksik na kargada ng motor at malalaking sistema ng kuryente.

Sinusuportahan ng MNS ang mga scheme ng MCC, nag-standardize ng mga circuit, at nagbibigay-daan para sa mabilis na pagpapanatili at pagpapalit. Maaaring unti-unting idagdag ang mga functional unit habang lumalawak ang mga linya ng produksyon. Kung plano mong palawakin ang produksyon sa hinaharap at nangangailangan ng pangmatagalang paggamit, mas angkop ang switchgear ng MNS.

3. Mga Data Center at Malaking Commercial Complex

Ang mga application na ito ay may napakataas na kinakailangan para sa pagpapatuloy ng kuryente, na may siksik at kumplikadong pamamahagi ng pagkarga, na nangangailangan ng matalinong pagsubaybay at pamamahala sa zone. Ang pagkawala ng kuryente ay maaaring magresulta sa malaking pagkalugi sa ekonomiya.

Nag-aalok ang MNS ng malinaw na pag-zoning, isang mas ligtas na istruktura ng supply ng kuryente, at ang kakayahang isama ang mga intelligent na module ng pagsubaybay, na tinitiyak na ang pagpapanatili ay hindi makakaapekto sa pangkalahatang sistema.

4. Municipal Infrastructure

Kabilang ang mga subway, paliparan, ospital, sewage treatment plant, atbp.

Ang katatagan ng power supply ay ang lifeline para sa imprastraktura, na nangangailangan ng zoned control at mabilis na pagbawi pagkatapos ng maintenance. Binibigyang-daan ng MNS ang pagpapalit ng functional unit kahit na may maliit na pagkawala ng kuryente.

5. Industriya ng Kapangyarihan at Enerhiya

Power plant auxiliary system, wind at solar power distribution system, at mababang boltahe na gilid ng mga substation. Ang mga sitwasyong ito ay may mataas na kinakailangan para sa mga antas ng kaligtasan at pagiging maaasahan ng system. Mas mahusay na nakakatugon sa mga pamantayan ng disenyo ang nakabahaging istraktura at mga drawer-type na unit ng MNS.
