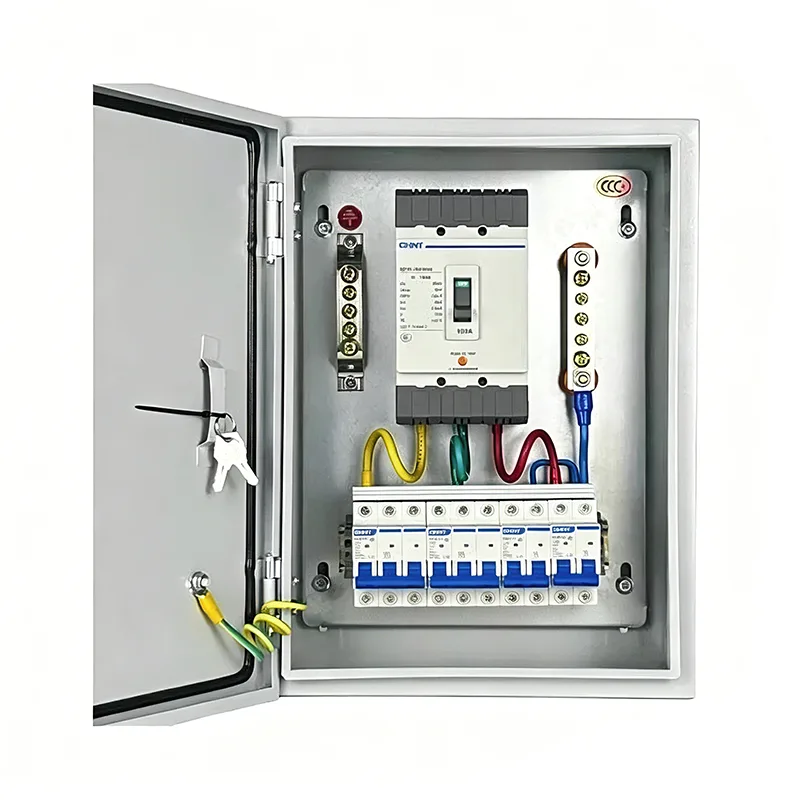

Maliit na Kumpletong Set ng Power Distribution Boxes

Ang Maliit na Kumpletong Set ng Mga Power Distribution Box ay nagsasama ng iba't ibang mga de-koryenteng bahagi ayon sa isang partikular na circuit scheme, na naka-install sa loob ng isang maliit na metal cabinet. Bagama't maliit, ito ay isang kumpletong power system unit. Si Shangming ang supplier ng produktong ito, at nagbibigay din kami ng iba't ibang uri ng mga cabinet at kahon ng pamamahagi.

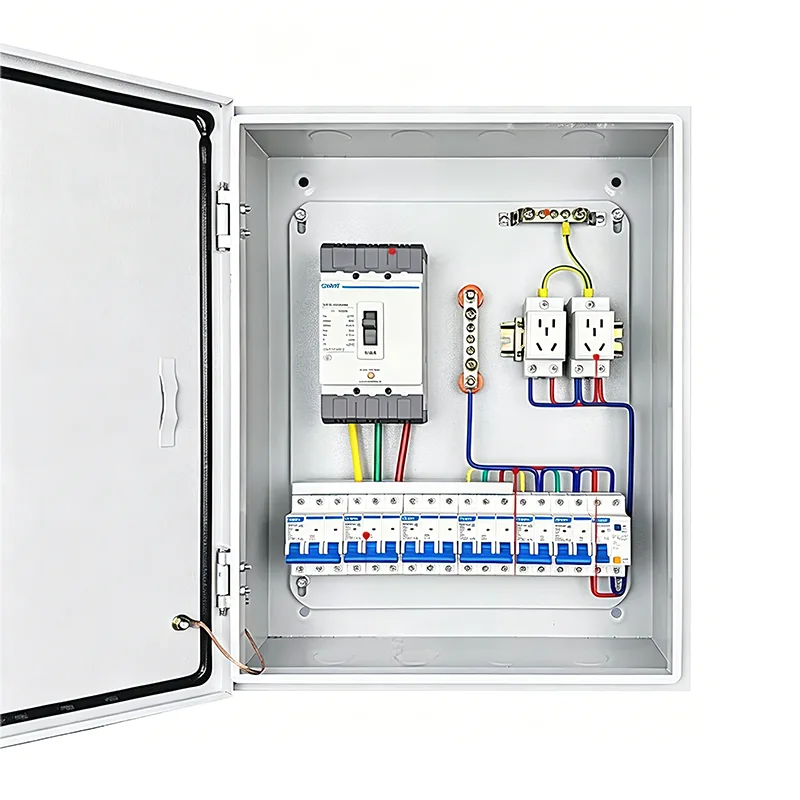

Komposisyon ng Produkto

Ang Maliit na Kumpletong Set ng mga Power Distribution Box ng Shangming ay nagtatampok ng advanced na disenyo at maaasahang kalidad. Component-wise, ang seryeng ito ay hindi lamang isang koleksyon ng maramihang mga distribution box, ngunit sa halip ay isang modular unit collection na siyentipikong na-configure batay sa electrical system logic, functional division, at installation coordination.

1. Box Support System

Ang bahaging ito ay responsable para sa pisikal na proteksyon ng kahon.

Shell: Karaniwang gawa sa cold-rolled steel plate o stainless steel.

Mga Mounting Rails: Mga karaniwang riles ng metal na nakaayos nang pahalang sa loob ng kahon para sa mabilis na pag-mount ng mga circuit breaker at iba pang mga bahagi.

Panel: Nilagyan ng pinto; available ang isang nako-customize na pinto ng viewing window, na naglalantad lamang sa circuit breaker operating handle upang maiwasan ang aksidenteng pagkakadikit sa mga live na bahagi.

2. Pangunahing Sistema ng Pamamahagi

Ang pangunahing sistema ng pamamahagi ay humahawak sa pamamahagi ng kuryente, na nagbibigay ng kontrol at proteksyon.

Pangunahing Circuit Breaker: Ang pangunahing switch ng kontrol para sa buong kahon, na ginagamit para sa emergency na pagkawala ng kuryente o pagpapanatili.

Miniature Circuit Breaker: Nagbibigay ng overload at short-circuit na proteksyon para sa bawat branch circuit.

Residual Current Device (RCD): Sinusubaybayan ang kasalukuyang pagtagas at agad na pinuputol ang kuryente sakaling magkaroon ng panganib sa electric shock.

Surge protector: Sumisipsip ng agarang mataas na boltahe na nalilikha ng mga pagtama ng kidlat o pagbabagu-bago ng power grid, na nagpoprotekta sa mga de-koryenteng appliances sa downstream na precision.

3. Auxiliary at Monitoring System

Mga ilaw ng tagapagpahiwatig: Pula para sa operasyon, berde para sa paghinto, dilaw para sa kasalanan, na nagpapakita ng kasalukuyang katayuan ng kuryente.

Instrumento sa pagsukat: Maliit na DIN rail-mounted energy meter para sa pagsubaybay sa boltahe, kasalukuyang, o paggamit ng kuryente.

Terminal block: Para sa maayos na koneksyon ng mga external load cable, na nagpapadali sa pagpapanatili sa hinaharap.

4. Mga Koneksyon at Kagamitan sa Elektrisidad

Busbar: Mga busbar na tanso na hugis suklay o hugis tinidor, pinapalitan ang mga magulong jumper, ginagawang mas compact ang mga koneksyon sa pagitan ng mga circuit breaker at binabawasan ang pagbuo ng init.

Grounding at neutral na busbar: Gumagamit ng mga dedikadong copper strip upang ikonekta sa gitna ang neutral at ground wire ng lahat ng circuit.

Panloob na wiring harness: Ang mga flame-retardant na wire ay nakakatugon sa kasalukuyang mga kinakailangan sa rating, na idinadaan sa mga cable tray na may malinaw na mga marka ng numero ng wire.

Paano Pumili ng Tamang Kumpletong Kahon ng Pamamahagi?

Bago simulan ang isang proyekto, mahalagang matukoy nang tama ang kumpletong pagsasaayos ng kahon ng pamamahagi. Ang hindi naaangkop na pagpili ay maaaring humantong sa functional redundancy, nasayang na gastos, kahirapan sa pag-install, o limitadong pagpapalawak sa hinaharap.

Hakbang 1: Tukuyin ang Mga Sitwasyon ng Application at Mga Katangian ng Pag-load

Pakikumpirma ang mga sumusunod na tanong:

1. Saan ito gagamitin?

Indoor drying workshop → IP40 ay sapat na

Panlabas/pump room/dagat → Nangangailangan ng IP54/IP65, hindi kinakalawang na asero na materyal

2. Anong kagamitan ang mapapagana nito?

Pag-iilaw/mga socket: Single-phase, mababang kasalukuyang (≤32A)

Mga motor/welding machine: Three-phase, high current (≥32A), ay nangangailangan ng mga thermal relay/contaminator

Mga matalinong device: Nangangailangan ng 24V DC, interface ng komunikasyon

3. Kinakailangan ba ang awtomatikong kontrol?

Manu-manong Start/Stop → Basic Power Box

Awtomatikong Logic/Remote Monitoring → Nangangailangan ng PLC/HMI Box

Hakbang 2: Kalkulahin ang Mga Parameter ng Elektrisidad at Tukuyin ang Kapasidad

1. Kabuuang Pagtatantya ng Pagkarga

Ilista ang power (kW) at operating voltage ng lahat ng electrical equipment. Kung nahihirapan ka, matutulungan ka ng technical team ni Shangming na kumpirmahin.

Kalkulahin ang kabuuang kasalukuyang, isinasaalang-alang ang isang simultaneity factor Kx = 0.7–0.9;

Halimbawa:

3 x 5.5kW motors (380V) → Single motor current ≈ 11A, kabuuang kasalukuyang ≈ 3 × 11 × 0.8 = 26.4A;

Pag-iilaw 5kW (220V) → Kasalukuyang ≈ 23A;

Inirerekomenda ang pangunahing papasok na linya ≥63A.

2. Pagpaplano ng Circuit ng Sangay

Ang bawat uri ng load ay dapat magkaroon ng independent circuit upang maiwasan ang interference. Single circuit current ≤ 80% ng na-rate na halaga ng circuit breaker.

Ang mahahalagang kagamitan ay inirerekomenda na magkaroon ng hiwalay na circuit + UPS.

Hakbang 3: Tukuyin ang bilang at kumbinasyon ng mga enclosure

Simpleng senaryo: 1 pinagsamang enclosure

Medium-complex na senaryo: 2–3 enclosure

Mataas na kumplikado at mataas na mga kinakailangan sa seguridad: 3–6 na enclosure

Hakbang 4: Piliin ang antas ng proteksyon at materyal

Nag-aalok ang mga produkto ng Shangming ng mga antas ng proteksyon mula IP30 hanggang IP66, at kasama sa mga materyales ang cold-rolled na bakal at hindi kinakalawang na asero.

Kung mayroon kang mga kinakailangan sa kaligtasan at katalinuhan, at kailangan mong pagbutihin ang kaginhawahan ng pagpapanatili sa hinaharap batay sa partikular na lokasyon ng pag-install, mangyaring makipag-ugnayan sa amin. Susuriin ni Shangming ang pagiging posible at magbibigay ng quotation at mga sample sa loob ng 1-2 araw ng trabaho batay sa mga guhit at teknikal na kinakailangan.

FAQ

T: Bakit pumili ng Maliit na Kumpletong Set ng Power Distribution Boxes sa halip na isang malaking cabinet?

A: Ang maliliit, kumpletong mga kahon ng pamamahagi ay maaaring madaling isama sa iba't ibang functional enclosure ayon sa aktwal na mga pangangailangan. Ang ilang mga cable at bahagi ay paunang pinagsama sa pabrika, na ginagawang mas simple at mas mabilis ang pag-install sa site, at angkop para sa mga nakakulong o hindi regular na espasyo. Sa panahon ng pagpapanatili, ang functional zoning ay malinaw na tinukoy, na nagpapadali sa pag-troubleshoot at pagkumpuni.

Q: Paano isasagawa ang pang-araw-araw na pagpapanatili at inspeksyon?

A: Suriin ang katayuan ng pagpapatakbo ng lahat ng mga circuit breaker at contactor kada quarter upang matiyak na walang overheating o loosening.

Regular na linisin ang alikabok na naipon sa loob ng enclosure, lalo na ang cooling fan at mga filter. Suriin ang mga seal ng frame ng pinto para sa pagtanda at pag-crack, at palitan ang mga ito kung kinakailangan.

Itala ang mga resulta ng inspeksyon at mga aksyon sa pagwawasto pagkatapos ng bawat pagpapanatili para sa kakayahang masubaybayan.
